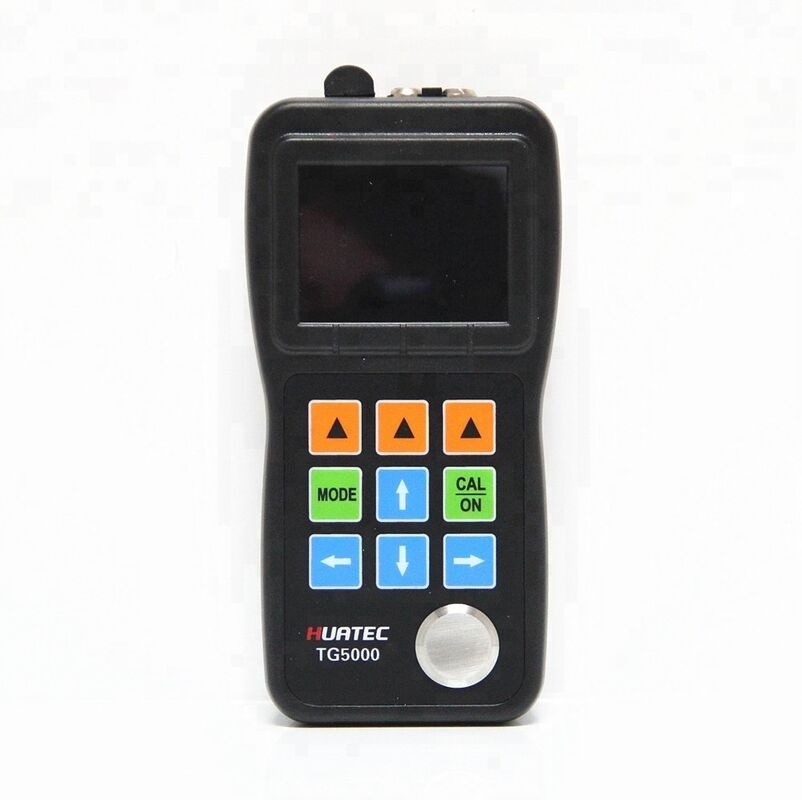

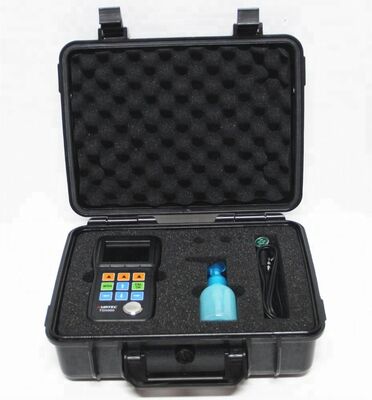

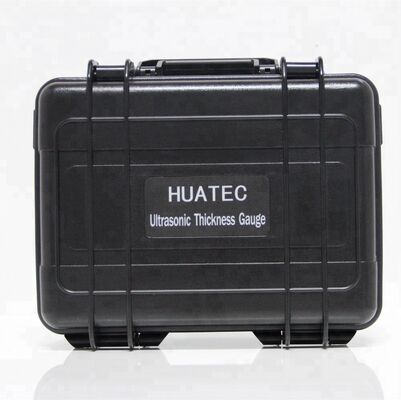

TG5000 A/B Scan Medidor de Espesor Ultrasónico Eco-Eco

Características

Tg-5000

El TG-5000D

TG-5000DL

Opción de registro de datos

Display de colores

ü

ü

ü

Escaneo en vivo

ü

ü

ü

Escaneo B basado en el tiempo

ü

ü

ü

Control de los modos de ganancia, de blanqueo, de entrada, de alcance, de retraso, de RF y de rectificación

ü

ü

ü

Modo eco-eco

(A través de pintura y revestimientos)

X.

ü

ü

Registro de datos

X.

X.

ü

ü

Software para ver datos

X.

X.

ü

ü

Especificaciones de los instrumentos

Tipo de pantalla

2.4" color OLED, 320X.240Píxeles, contraste10,000:1

Principio de funcionamiento

Eco de pulso con doble elemento translas

Rango de medición

0.50 mm a 508 mm ((0,02" a 20,00"), según el material, sonda  y estado de la superficie

Medición Resolución

con una longitud de diámetro de 0,01 mm,0.1 mm (selectab)el 0,001", 0,01")

Unidades

Pulgada o milímetro

Modos de rectificación

Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero.

Modo de muestra

Es normal., Captura mínima/máxima, DIFF/RR%, A-Scan, B-Scan

Corrección de la ruta V

Automático

Tasa de actualización

4Hz, 8Hz y 16Hz seleccionables

El materialRango de velocidad

500 a 9999m/s (0,0197 a 0,3937 pulgadas/s)

Lenguaje

Inglés

Configuración de la alarma

Alarmas mínimas y máximas. Rango de 0,25 mm a 508 mm (0,010" a 20,00"). Cambio de color dinámico de la forma de onda en la alarma

Requisitos de energía

2 pilas AA de tamaño

Tiempo de funcionamiento

Aproximadamente 40 horas

Apagado del instrumento

Seleccionable SÍMPELMENTE ACCESO o AUTOMÁTICAMENTE DESACESO después de 5, 10, 20 minutos de inactividad

Temperatura de funcionamiento

-10°C a +50°C (+10°F a +120°F)

Tamaño

153 mm X 76 mm X 37 mm ((H X W X D))

Peso

280 g, incluidas las baterías

Características de la opción de registro de datos

Capacidad

100, 000 lecturas, 1000 formas de onda, 400 archivos

Estructura del archivo

Archivo de cuadrícula

Las filas X las columnas

21 x 12

ComunicaciónPuerto

Puerto USB 2.0 (Velocidad máxima)

El software

Software para PC de DataView

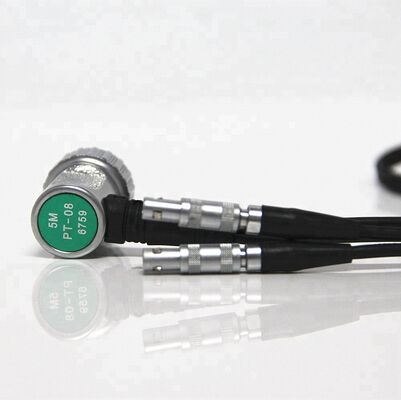

Especificaciones de las sondas/transductores de la serie TG-5000

Modelo

Se trata de la

TC510

PT12

ZT12

Se trata de la

Se trata de la siguiente:

GT12

Tipo de producto

Tg-5000
Estándar

Se aplicará la norma TG-5000D/DL.

Estándar

De hierro fundido

El tubo pequeño

La punta del dedo

Temperatura alta

Frecuencia

5MHz

5MHz

5MHz

2MHz

7.5MHz

10 MHz

5MHz

Diámetro de contacto

11 mm

13.5 mm

13.5 mm

17 mm

8 mm

6 mm

15 mm

MedidasRango de acción

0.8 a
100.0 mm

1.2 a
200.0 mm

1.0 a 200.0 mm

4.0 a
508.0 mm

0.8 a
30.0 mm

0.7 a 12.0 mm

4.0 a
80.0 mm

TemperaturaRango de acción

- De 10 a 70°C

- 10 a
70°C

- De 10 a 70°C

- De 10 a 70°C

- 10 a
70°C

- De 10 a 70°C

- De 20 a 300°C
