Panel Monitor de Penetración PSM-5

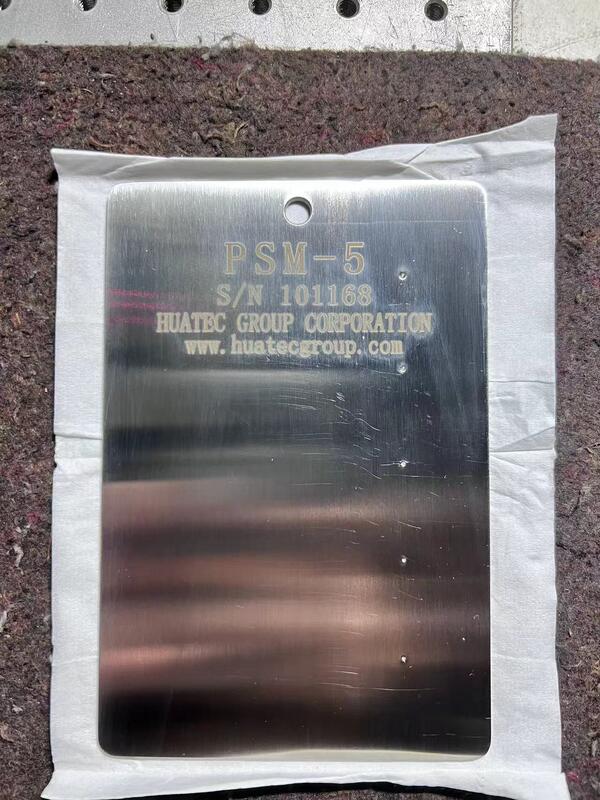

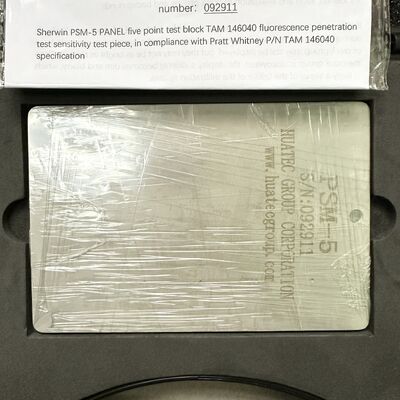

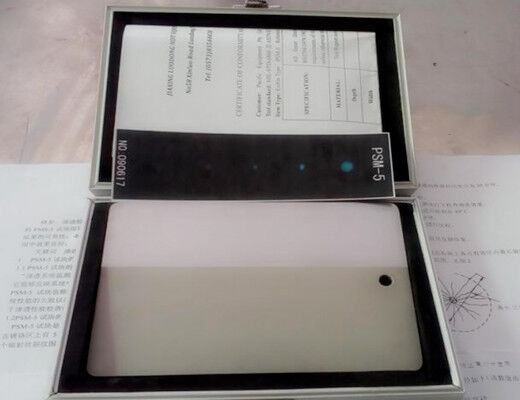

Panel Monitor de Sistema de Penetrante, Un panel de acero inoxidable, de 0.090" de espesor y de 4 x 6 pulgadas. Una tira cromada recorre un lado del panel. Cinco centros de grietas están espaciados uniformemente en el cromado en orden de magnitud; el más grande es fácilmente visible con penetrantes de baja sensibilidad, mientras que el más pequeño es difícil de observar incluso con materiales de alta sensibilidad. Adyacente a la sección cromada hay un área arenada de "rugosidad media", para juzgar las características de lavado del penetrante.

 El Panel PSM-5 viene en dos versiones. Ambas versiones se fabrican según las especificaciones: o Tipo Arenado - tiene una tira cromada que ha sido ligeramente arenada para opacar la superficie. o Tipo Liso - la tira cromada de la segunda versión no está arenada.

 El procesamiento del Panel PSM-5 cumple con los requisitos MIL-STD-6866 y ASTM E-1417 para la verificación diaria del sistema.

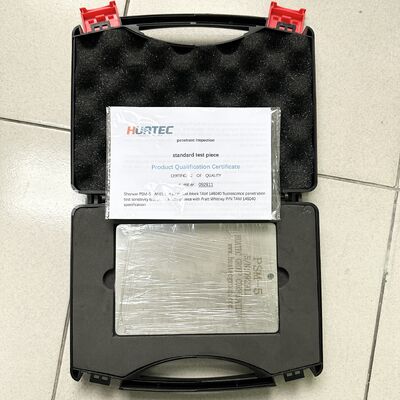

CERTIFICADO DE CONFORMIDAD Y CALIBRACIÓN

Estándar de prueba: MIL-STD-6866,ASME E1417P & WA TAM146040

Tipo de artículo:  Eishin Tipo PSM-5 Referencia  Prueba  Bloque      No. de Serie: 307142
