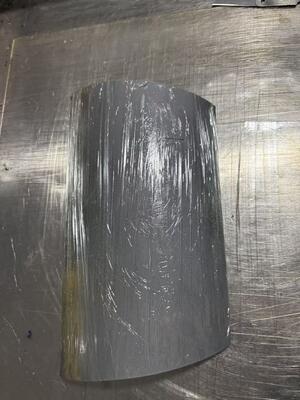

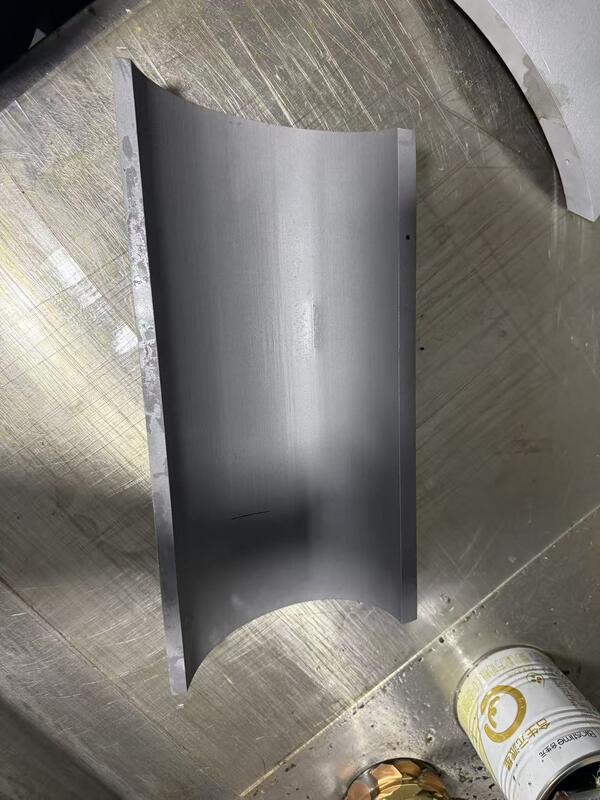

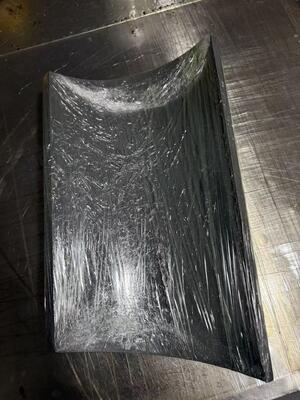

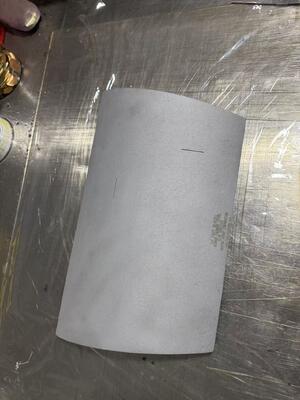

HUATEC PAUT Bloque de calibración de tuberías Bloque de calibración NDT

HUATEC PAUT Bloque de calibración de tuberías Bloque de calibración NDT

Estos bloques de calibración de tuberías están especialmente diseñados para facilitar la UT de matriz en fase (PAUT).incluida la longitud adicional del eje y del arco, una disposición de muescas reorganizada y un corte en ángulo de 10° en un extremo para bloques de más de 5 NPS.Estas modificaciones ayudan a minimizar el ruido no deseado de la pared trasera mientras se realizan calibraciones DAC/TCG con equipos UT de matriz en fases.

Un bloque de calibración debe ser una sección de tubería del mismo tamaño nominal, programa, tratamiento térmico y especificación de material que el material examinado.HUATEC mantiene un gran inventario de materias primas para el mecanizado de estas normas, y pueden ser hechos de material suministrado por el cliente también.Our Phased Array Pipe Calibration Blocks contain (4) EDM notches (axial and circumferential on both OD and ID) at a depth of 8-11% of nominal wall thickness x 1/4 max wide (most notches are approximately (0Los bloques de 5 NPS y menores se dejan a 360°, mientras que los bloques de más de 5 se fresan a una sección de arco de 180/120/90/60° (dependiendo del tamaño nominal del tubo).Todos los bloques son 12 en longitud axial mínimoFabricado de acuerdo con la figura T-434 del artículo 4 de la sección V de la ASME.3, con modificación de la herramienta PH para PAUT.
