Equipo portátil de inspección de cables de alambre de acero magnético (MRT) HRD-100 en NDT de cables de alambre de grúa

Equipo de Inspección Portátil de Cables de Acero Magnético (MRT) HRD-100 en END de Cables de Grúa

1. Especificaciones

Normas: GB/T21837-2008, ASTM E1571-2001 (Especificación estándar para el examen electromagnético de cables de acero ferromagnético), GB/T5972-2006/ISO 4309:90, GB8918—2006

Rango de detección: Φ1.5—300 mm (elegir sensor diferente)
Velocidad relativa entre el sensor y el cable de acero: 0.0—6.0 m/s Mejor opción: 0.3—1.5 m/s
Mejor espacio entre el manguito guía y el cable de acero: 2—6 mm, espacio permitido: 0—15 mm

Tipo de archivo de salida: Salida de archivos de Word

Alarma: Alarma sonora y luminosa
Detección de ubicación de cable de acero roto (LF)
Precisión del juicio cualitativo: 99.99%
Evaluación cuantitativa
Error de repetibilidad de la sensibilidad: ±0.055%
Error de visualización: ±0.2%
Error de detección de ubicación (L): ±0.2%
Alimentación: fuente de alimentación de computadora de 5V
PESO DEL SENSOR: < 10 kg (Sensor regular)

Temperatura ambiente -10℃~40℃

Presión del aire: 86~106 Kpa

Humedad relativa: ≤85%

El sistema de ventanas del detector de cables de acero es el producto de renovación del sistema GB basado en la teoría del software DOS y la ideología de guía de alarma de visualización en tiempo real, utilizando el lenguaje de programación Visual Basic 6.0 como base, se compila.

La parte de hardware de este sistema utiliza sensores magnéticos avanzados nacionales y extranjeros y un módulo de muestreo de investigación y desarrollo independiente unificado, a través de la línea principal RS232 (o USB), almacena datos directamente en la computadora.

La parte de software de este sistema se basa en el análisis de transformación wavelet, utilizando el lenguaje de programación Visual Basic 6.0 como base, se compila. Logra funciones como adquisición y control de datos, análisis de datos, visualización de datos, almacenamiento de datos, etc. Aumenta la característica visible en la función del software DOS, y por su tendencia única de seguimiento continuo, puede observar continuamente y dinámicamente la señal de datos y su situación de cambio, y mostrar en tiempo real el resultado obtenido y emitir una alarma; El software ha aumentado la función de evaluación automática; En el defecto parcial demostrado, se ha aumentado la sección transversal y el porcentaje del área seccional total; El software es completamente compatible con Windows, se adapta a la operación inercial del usuario, utiliza el formato de archivos de Word para producir informes de examen.

Este software del sistema puede ser compatible con el formato de datos de muestreo del software DOS del detector de cables de acero, y puede procesarlo y analizarlo.

El sistema de ventanas adoptó un procedimiento operativo independiente y un sistema de examen seguro, puede adaptarse convenientemente a todo tipo de computadoras modernas y completar una serie de procedimientos de examen.

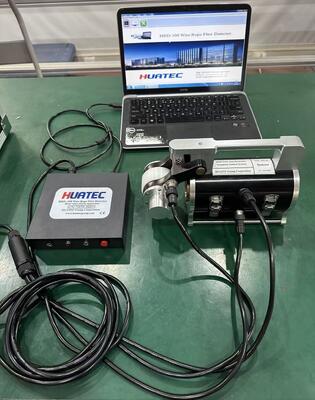

2. Disposición del Sistema

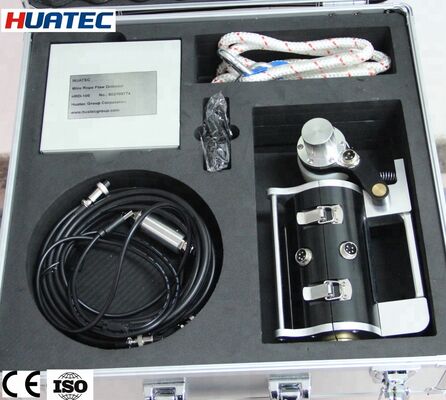

3. Introducción al Sensor

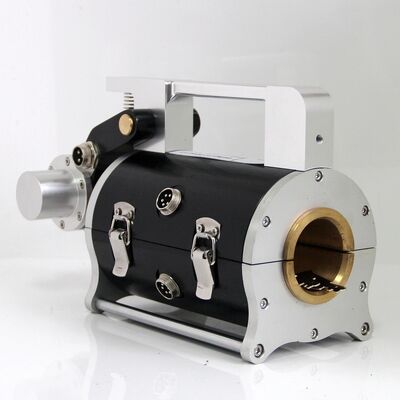

Sensor magnético: El sensor está compuesto por un localizador de desplazamiento (rueda guía, codificador), una instalación de magnetización y una organización de muestreo. Después de que el sistema se activa, el cable de acero y él tienen movimiento relativo, y entonces puede recopilar la señal.

Localizador de desplazamiento: La rueda guía gira un círculo, el codificador fotoeléctrico emite un pulso de instrucción de muestreo, realizando un muestreo a igual espacio.

Instalación de magnetización: Cuando el cable de acero y él tienen movimiento relativo, se completa la magnetización axial del cable de acero.

Organización de muestreo: Cuando el cable de acero y el sensor tienen movimiento relativo, el elemento Hall que compone el canal de muestreo transformará la condición de cambio de fuga magnética del cable de acero en una señal de voltaje de simulación.

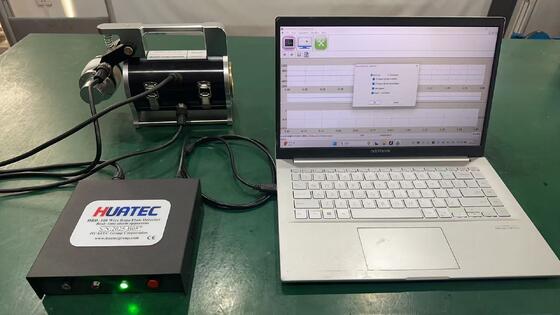

4. Aparato de alarma en tiempo real HUATEC

El aparato de alarma en tiempo real HUATEC es una adquisición de datos portátil multipropósito, a través del cable de transmisión RS232 envía y guarda la señal de datos convertida a la computadora, utiliza la formidable función de la CPU de la computadora para el procesamiento y análisis en línea y en tiempo real, de acuerdo con el valor umbral equivalente que se establecerá de antemano, emite la alarma en tiempo real. Un grupo de baterías de litio para alimentar el sensor, la salida es de 5V. Hay un puerto de carga adicional que puede suministrar carga y un interruptor de encendido.

5. Introducción al Software

Figura 3 Elementos de Funciones Principales

6. Opción de Sensor
