Detector ultrasónico del defecto de Digitaces
Calibración automatizada ★, aumento automatizado
★ DAC, AVG, TCG, exploración de B, AWS
Captura del ★ y muy de poco ruido de alta velocidad
Vivienda sólida del metal del ★
visión del alto contraste del ★ de la forma de onda de brillante
El software y los informes potentes de la PC del ★ pueden ser exportación a sobresalir
|
|

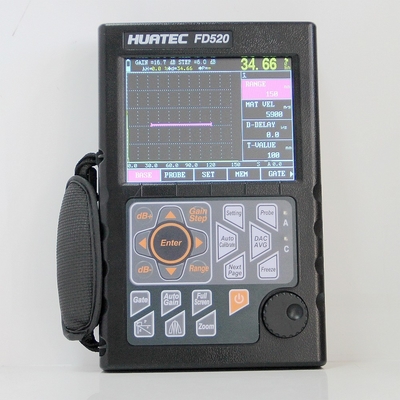

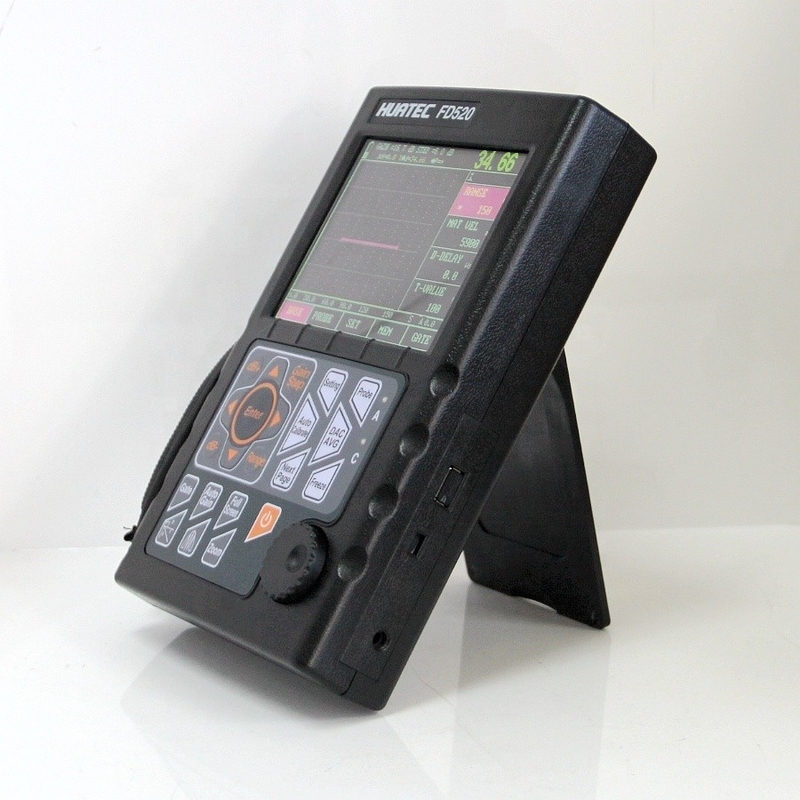

FD520
Características
|
Detector ultrasónico del defecto de Digitaces |
- Ubicación exacta automatizada del defecto de la exhibición (profundidad d, nivel p, distancia s, amplitud, DB de SZ, ф);
- Indicador automatizado del personal del interruptor tres ((profundidad d, nivel p, distancia s);
- Calibración automatizada del Cero-punto del transductor, de ángulos, del borde delantero y de la velocidad material;
- Conveniente hacer y utilizar DACTCG y AVG para evaluar el eco, la curva puede ser modificada y ser compensada
- funciones de 6dB DAC;
- la disposición de la independencia 500, cualquier criterio puede ser entrada libremente, nosotros puede trabajar en la escena sin bloque de prueba;
- Memoria grande de 1000 un gráfico
- Aumento y exploración automatizados del aumento;
- Control máximo y memoria máxima;
- AWS D1.1
- Automatizado haga el vídeo de proceso de la prueba y el juego, utiliza upan la longitud del vídeo es ilimitado.
- El software y los informes potentes de la PC pueden ser exportación a sobresalir;
- La batería de Li, continúa hora laborable hasta 10 horas;
- El software embeded puede en línea ser puesto al día;
La otra función auxiliar
- Helada de la exhibición;
- Grado automatizado del eco;
- Ángulos y K-valor;
- Cierre y desbloquee la función de los parámetros de sistema;
- Calendario electrónico del reloj;
- Dos puertas que fijan e indicación de alarma;
- Puerta y alarma de DAC;
|
|
|
Especificaciones
| Título |
Parámetro |
Título |
Parámetro |
| Gama de medición (milímetros) |
0 ~ 10000 |
Modo de la medida |
Solo, dual, a través |
| Error vertical de las linearidades |
el ≤3% |
Rechazo |
el 0~80% |
| Error horizontal de las linearidades |
el ≤0.1% |
Dislocación del pulso (μs) |
-20 ~ +3400 |
| Leavings de la sensibilidad |
≥62dB |
Cero (μs) |
0,0 ~ 99,99 |
| Rango dinámico |
≥32dB |
Tipo portuario |
BNC (Q9) |
| Poder de resolución |
≥36dB |
Temperatura de funcionamiento (℃) |
-20~50 |
| Gama de frecuencia (megaciclos) |
0,5 ~ 15 |
H×W×D (milímetro) |
240×156×48 |
| Aumento (DB) |
0 ~ 120 |
Peso (kilogramos) |
1,0 (con la batería) |
| Velocidad del material (m/s) |
1000 ~ 15000 |
|
|
|
| |
|
|
|
Entrega estándar:
Unidad principal
punta de prueba recta 2.5MHZ-ф20
4MHZ-8x9m m, punta de prueba del ángulo 60degree
adaptador 4A/9Vpower
Cable de conexión de la punta de prueba (BNC a BNC)
Cable de conexión de la punta de prueba (BNC a Lemo 00)
Manual de la instrucción

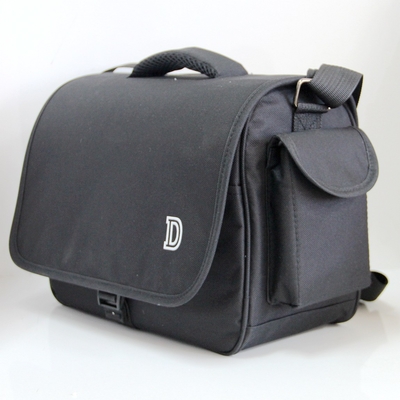

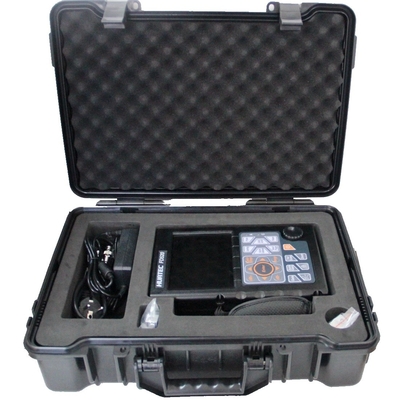

Caso que lleva
Convertidor de RS232-USB
Accesorios adicionales:
Software de manejo de los datos
Cables de manejo RS232 de los datos

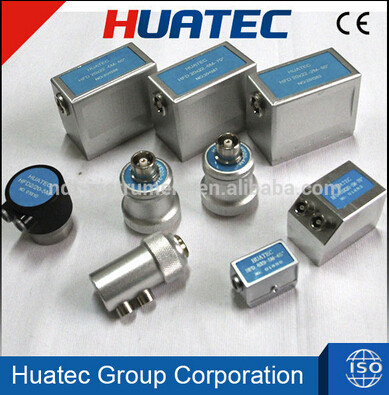

Punta de prueba recta (5MHZ-ф20)
Punta de prueba recta (2.5MHZ-ф20)
Punta de prueba recta (2.25MHZ-ф20)
Punta de prueba recta (1MHZ-ф20)
Punta de prueba del ángulo (4MHZ-45degree, 8*9m m)
Punta de prueba del ángulo (4MHZ-60degree, 8*9m m)
Punta de prueba del ángulo (4MHZ-70degree, 8*9m m)
Punta de prueba del ángulo (4MHZ-80degree, 8*9m m)
Punta de prueba del ángulo (2MHZ-45degree, 8*9m m)
Punta de prueba del ángulo (2MHZ-60degree, 8*9m m)
Punta de prueba del ángulo (2MHZ-70degree, 8*9m m)
Punta de prueba del ángulo (2MHZ-80degree, 8*9m m)
Punta de prueba T/R (5MHz-ф20m m, foco 15m m)
Punta de prueba T/R (2.5MHz-ф20m m, foco 15m m)
Cable de conexión a sondar (BNC-BNC)
Cable de conexión a sondar (BNC-Lemo 00)
Cable de conexión a sondar (BNC-Lemo 01)
Cable de conexión a sondar (Lemo 00-Lemo 01)
Batería de ión de litio
Adaptador (4A/9V)
Cable de transmisión
Hoja de la comparación
| Título |
FD510 |
FD520 |
FD550 |
| Gama de medición |
0-6000m m |
0-10000m m |
0-10000m m |
| Velocidad del material (m/s) |
1000-15000 |
1000-15000 |
1000-15000 |
| Aumento (DB) |
110dB |
120dB |
130dB |
| Gama de frecuencia (megaciclos) |
los 0.5-15M |
los 0.5-15M |
los 0.5-20M |
| Memoria |
500 |
1000 |
1000 |
| disposición de la independencia |
100 |
500 |
500 |
| DB de SZ, ф |
★ |
★ |
★ |
| Control máximo y memoria máxima |
★ |
★ |
★ |
| Exploración de B |
X |
★ |
★ |
| DAC |
★ |
★ |
★ |
| AVG |
★ |
★ |
★ |
| TCG |
X |
★ |
★ |
| ESTÁNDAR (13 estándares integrados) |
★ |
★ |
★ |
| Calibración automatizada (IIW) |
★ |
★ |
★ |
| Calibración automatizada (agujero dos) |
X |
X |
★ |
| 6dB DAC |
X |
★ |
★ |
| haga el vídeo |
★ |
ilimitado |
ilimitado |
| software de la PC |
★ |
★ |
★ |
| puesto al día en línea |
★ |
★ |
★ |
| corrección de la superficie curvada |
★ |
★ |
★ |
| AWS |
★ |
★ |
★ |
| Energía de pulso |
★ |
★ |
★ |
| Anchura de pulso |
★ |
★ |
★ |
| Alarma de la puerta |
★ |
★ |
★ |
| Alarma de DAC |
★ |
★ |
★ |
| continúe la hora laborable |
9 horas |
12 horas |
12 horas |
| Tipo portuario |
BNC |
BNC |
BNC |
| Dimensión total (milímetros) |
238×160×48 |
238×160×48 |
238×160×48 |
| Peso (kilogramos) |
1,0 |
1,0 |
1,0 |
