Datos del producto:
|
Punta de prueba da alta temperatura: | 2〜100 mm (sonda:ZW5P) | Rango de medición (norma): | 0,9 〜 300m m |
---|---|---|---|
Humedad de trabajo: | 20%~90%RH | Fuente de alimentación: | 4.5VDC (tres baterías AAA) |
Resolución de la medida: | ±(1% H+0,1) mm | Modo estándar: | 0,9 puntas de prueba del 〜 300m m: 5PΦ10m m |
Velocidad de materiales: | 1000 ¢9999m/s | Pantalla: | Pantalla de color TFT de 2.3 pulgadas |
Alta luz: | Equipo de ensayo industrial no destructivo,Equipo de ensayo no destructivo para el sector industrial,Equipo para el sector industrial |

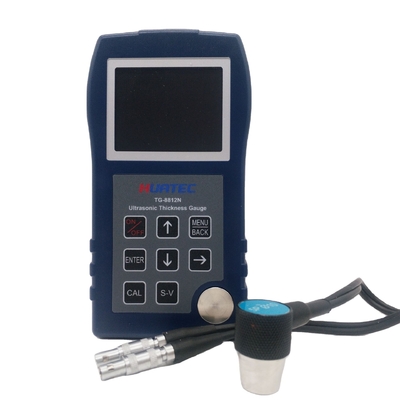

HUATEC TG-8812N nuevo tipo avanzado de medidor de espesor ultrasónico
1.Resumen general
El medidor de espesor ultrasónico es un tipo de medidor de espesor de alta precisión que utiliza el principio de medición ultrasónico, adopta un procesador de alta velocidad y un diseño de chip integrado alto para realizar portátil,no destructivo, medición rápida y precisa del grosor y la velocidad del sonido de varios materiales. Es adecuado para medir el grosor de varios materiales, como acero, metal, vidrio, ABS, plásticos, PVC,hierro dúctil, etc., que puede transmitirse por onda ultrasónica a una velocidad constante en su espalda.
2.Indice técnico
Modelo | Se trata de un sistema de control de las emisiones de gases. | Se trata de un sistema de control de las emisiones de gases. | Se aplicará a los productos de la categoría N. | Se trata de un sistema de control de la calidad. |
Rango de medición (Estándar) |
0.9¿Qué quieres decir?300 mm | 0.75¿Qué quieres decir?Cuatrocientos milímetros | 0.55¿Qué quieres decir?500 mm | 0.75¿Qué quieres decir?500 mm |
Modo estándar |
0.9 ~ 300 mm Probe: 5PΦ10 mm |
0.75 ~ 400 mm Probe: 5PΦ10 mm |
0.75 ~ 500m Probe: 5PΦ10 mm |
0.75 ~ 500m Probe: 5PΦ10 mm |
Modo ultra delgado | - ¿ Qué? | - ¿ Qué? | 0,55 ~ 1 mm | - ¿ Qué? |
Modo de penetración (Echo-Echo) | - ¿ Qué? | - ¿ Qué? | - ¿ Qué? | 2.5-25mm (acero) |
Proyecto de microcristales | 1 ~ 50 mm Proba:7.5PΦ6mm |
0.75 ~ 100 mm Proba:7.5PΦ6mm |
0.75 ~ 100 mm Proba:7.5PΦ6mm |
0.75 ~ 100 mm Proba:7.5PΦ6mm |
Probe de alta temperatura |
2 ~ 100 mm (Sonda: ZW5P) |
1.5 ~ 100 mm (Sonda: ZW5P) |
1.5 ~ 200 mm (Sonda: ZW5P) |
1.5 ~ 200 mm (Sonda: ZW5P) |
Resolución de la pantalla | 0.1 mm | 0.01 mm | 0.01 mm | 0.01 mm |
Resolución de medición | ±(1% H+0,1) mm | ±(1% H+0,1) mm | ± 0,5% de H+0,05 mm | ± 0,5% de H+0,05 mm |
Velocidad del material | 1000 ¢9999m/s | |||
Ancho de banda | 1MHz 10MHz ((-3dB) | |||
Fuente de alimentación | 4.5VDC (tres baterías AAA) | |||
Pantalla | Pantalla de color TFT de 2.3 pulgadas | |||
Tamaño | Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero. | |||
Peso | 125 g (excluidas las baterías) | |||
Temperatura de trabajo | -10 ̊ + 50 °C (con sonda de alta temperatura, hasta 300 °C) | |||
Humedad de trabajo | 20 ∼ 90% de Hg |

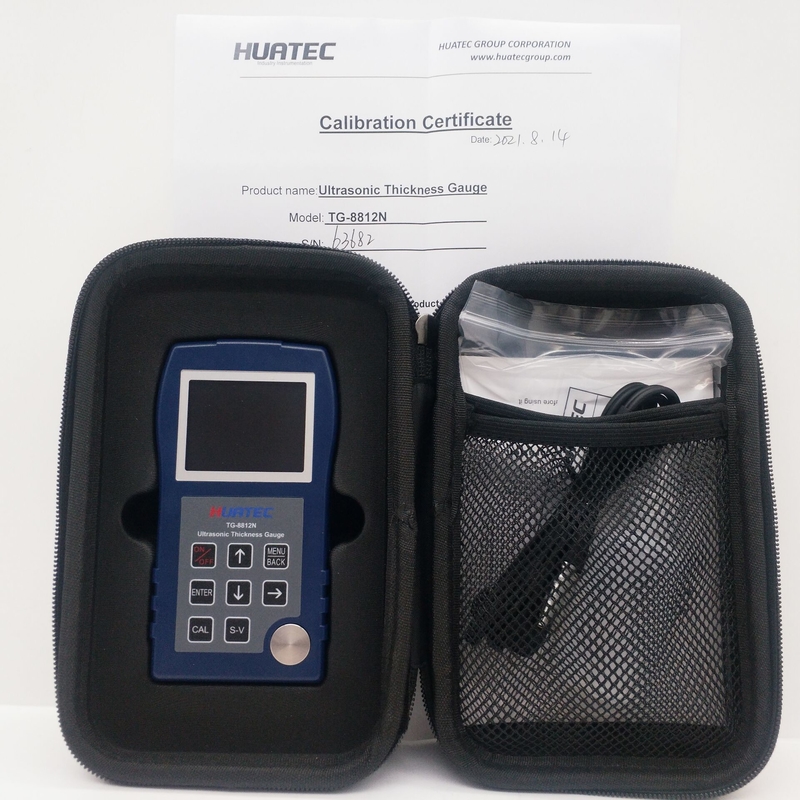

3.Accesorios estándar
No | Nombre del artículo | Cantidad |
1 | Medidor de espesor | Una. |
2 | Probe estándar (5P, φ 10) | Una. |
3 | Agente de acoplamiento (50 ml) | Una. |
4 | Batería | Tres baterías AAA |
5 | Manual de trabajo | Una. |
6 | Certificado de cualificación | Una. |
7 | Paquete de instrumentos | Una. |
4Velocidades del sonido de diversos materiales Velocidad de onda longitudinal
El material | Velocidad ((m/s) | El material | Velocidad ((m/s) |
agua ((20°C) | 1480 | Acero inoxidable (304) | 5663 |
Glicerina | 1920 | Cobre, amarillo | 4640 |
Vidrio de agua | 2350 | Cubiertas | 4700 |
Las demás fibras | 2620 | Vidrio | 5440 |
Resina de ácido acético | 2670 | El níquel | 5630 |
Ácido acrílico resina |
2730 | Acero 330 | 5600 |
De hojalata | 3230 | Acero 4330 | 5850 |
El oro | 3240 | Hierro, acero | 5920 |
el bronce de fósforo | 3530 | de acero | 6070 |
De plata | 3600 | Magnesio | 6310 |
El zinc | 4170 | de aluminio | 6320 |
5.Características del instrumento
Yo... Es adecuado para medir el grosor de diversos materiales: diversos metales, vidrio, plásticos y otros materiales.
Yo... El instrumento es exquisito y compacto, con una pantalla a color de 2,3 pulgadas, que es fácil de llevar, adecuado para la inspección in situ
Yo... Modo de medición: modo estándar / modo ultra delgado (para el tipo de gama grande de alta precisión)
Yo... Modo de medición: modo estándar / Modo de revestimiento por penetración (especial para el tipo de penetración)
Yo... Alta precisión de medición, amplio rango de medición, rango completo de una sola sonda
Yo... Versión bilingüe en inglés
Yo... Función de transmisión de datos de interconexión Bluetooth (aplicable aLas medidas de seguridad se aplican a los vehículos de las categorías M1 y M2.el medidor de espesor)
Yo... Calibración: calibración de bloques estándar, calibración de la velocidad del sonido, la velocidad del sonido se puede calcular por espesor conocido
Yo... Dos tipos de apagado manual y apagado automático, los usuarios pueden elegir a voluntad;
Yo... Construido a la velocidad del sonido de 7 tipos de materiales de uso común, que pueden ser editados y convenientes para los usuarios a utilizar;
Yo... Modo de almacenamiento de datos humanizado: almacenamiento masivo, y puede guardar datos en grupos, puede almacenar 10 grupos de datos, cada grupo puede guardar 200 datos y puede almacenar 2000 datos
Yo... Almacenamiento de gran capacidad, vista, operación de borrado, conveniente y simple
Yo... Utilización de la selección de múltiples sondas, la medición del entorno de alta temperatura se puede equipar con una sonda de alta temperatura, resistencia a altas temperaturas (300°C)
