TG-14 Medidor de espesor ultrasonido electromagnético sin contacto de tamaño ultra pequeño
Características del producto

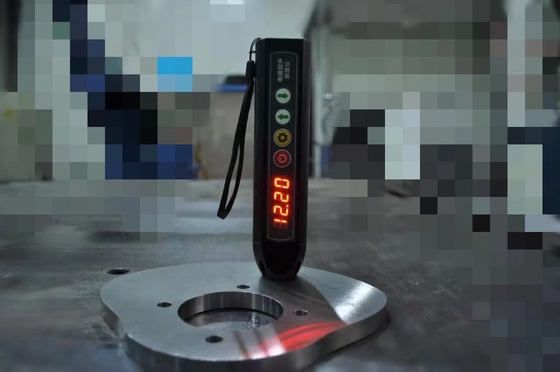

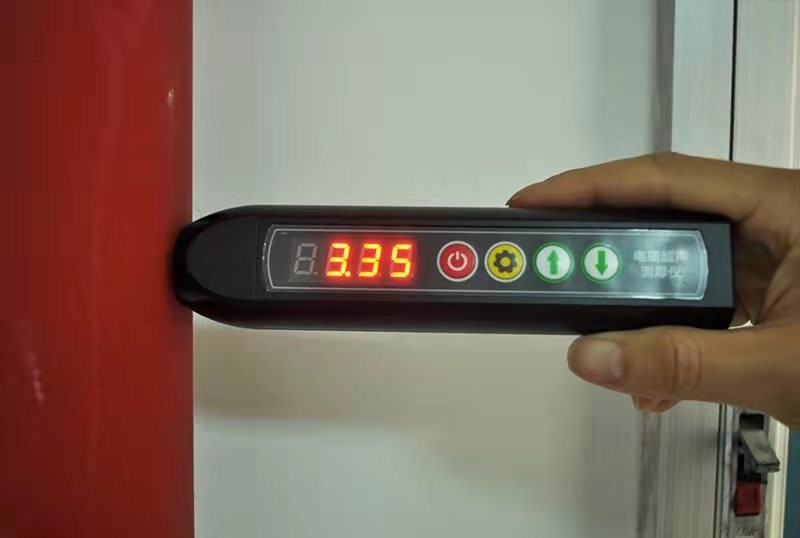

El medidor de espesor electromagnético ultrasónico es un instrumento de medición de espesor ultra pequeño y sin contacto sin agente acústico de acoplamiento.Puede medir el grosor de los materiales conductores metálicos o magnéticos.
Tamaño pequeño y fácil de transportar
Los requisitos para la superficie de la pieza de trabajo no son altos, y no hay necesidad de pulir la superficie áspera, que puede realizar la medición sin contacto
Es insensible al recubrimiento y puede realizar la medición del grosor de piezas de trabajo recubiertas o de tubos metálicos corroídos.
Sin agente acústico de acoplamiento, puede realizar la medición del grosor de la pieza de trabajo a alta temperatura y realizar la compensación de temperatura.
| Descripción de la función de interfaz principal |
| Nombre de dominio funcional |
Descripción de la función |
| Área del menú |
Seleccione el escaneo A, calibre |
| Wifi |
Para mostrar el estado de la conexión entre el host y el pad |
| Muestra de potencia |
Muestra el poder del host |
| Área de ajuste de parámetros |
Ganancia establecida, puerta, nivel medio, tipo de material, modo de detección de forma de onda y ampliación del rango |
| Área de visualización de la forma de onda |
Mostrar la forma de onda actual |
| Display de espesor |
Muestra el grosor de la corriente |
| Pausa/inicio |
Pausa/inicio de la medición. Pausa la última forma de onda actual. |
| Guardar |
Guardar los datos actuales (incluida la forma de onda y la configuración del área de parámetros actual) |
| Lista de archivos de almacenamiento |
Mostrar todos los datos actualmente guardados (numerados por fecha), y presionar largo archivo en la ventana emergente para cambiar el nombre y eliminar archivos.y se mostrarán los datos de forma de onda guardados. Haga clic en Inicio de medición para salir del modo de visualización. |
Indice de rendimiento
(1) Características generales:
A. El instrumento está compuesto por un host y un teléfono móvil, que están conectados de forma inalámbrica mediante Wi-Fi.
B. El instrumento adopta el principio de ultrasonido electromagnético y el proceso de inspección no requiere la molienda de la superficie de la pieza de trabajo y el agente de acoplamiento
C. La sonda y el huésped están integrados, y la sonda se puede reemplazar
D. Después de conectar la tableta, hay dos funciones: A scan y B scan
E. Tipos de sondas configurables: sonda (≤ 80 °C, medición a corto plazo), sonda de alta temperatura (≤ 800 °C, medición a corto plazo)
F. Se puede configurar un mango de alta temperatura: mango corto (que cumple con el requisito de inspección de hasta 350 °C y medición a corto plazo),manija larga (que cumple los requisitos de inspección de hasta 800 °C y medición a corto plazo)
(2) Material de la pieza de trabajo detectable:Acero al carbono, acero fundido, acero aleado, acero inoxidable, cobre, aluminio, titanio y otros materiales conductores
(3)Rango de medición:1.5-240.0mm,el valor máximo del rango de medición se ve afectado por las propiedades del material medido, el coeficiente de atenuación acústica, las condiciones de la superficie y otros factores
(4)Rango de error del equipo de medición:Cuando el grosor de la pieza de trabajo es inferior a 10 mm, el error es de 0,05 mm; cuando el grosor es superior a 10 mm, el error es de + (0,01 + H / 200) mm (H es el grosor de la pieza de trabajo)
(5) Ganancia obtenida:≤ 100 dB
(6)Rango de temperatura de trabajo de la sonda de alta temperatura:Acero con bajo contenido de carbono (u otro acero ferromagnético): - 150 °C~+800 °C; acero inoxidable austenítico (u otros materiales no ferromagnéticos): - 150 °C~+150 °C
(7) Sonda de temperatura normal:≤ 80 °C, 4 MHz, utilizado principalmente para detectar materiales de grano fino, como el acero de bajo contenido de carbono, el aluminio, etc.,
(8) Sonda de alta temperatura:≤ 800 °C, 4MHz, utilizado principalmente para medir materiales ferromagnéticos de grano fino, como el acero de bajo contenido de carbono
(9) Distancia máxima de elevación:4 mm (la distancia real de elevación está relacionada con las propiedades y la temperatura del material).) puede utilizarse como la brecha operativa
(10) Diámetro mínimo (curvatura) de la pieza de trabajo:9 mm
(11) Ángulo de inclinación máximo de la sonda:25°
(12) Modo de excitación de la sonda:imán permanente
(13) Tipo de onda sonora:onda de cizallamiento
(14) Compensación de altas temperaturas:tiene la función de compensación automática de la velocidad del sonido a alta temperatura
(15)Rango de ajuste de la velocidad sonora:1000-9999 m/s
(16)Display de forma de onda:onda media positiva, onda media negativa, onda completa, onda de RF, onda de envolvente
(17)Alimentación:con una duración de funcionamiento no inferior a 5 horas
(18)Rango de temperatura de trabajo normal del huésped:-10 ~ + 50 °C
(19)Rango de temperatura de almacenamiento del anfitrión:0 ~ + 40 °C
(20) Peso del huésped:250 g (con sonda de temperatura normal)
(21)Dimensiones del huésped:longitud 176 mm x anchura 42 mm x espesor 32 mm
