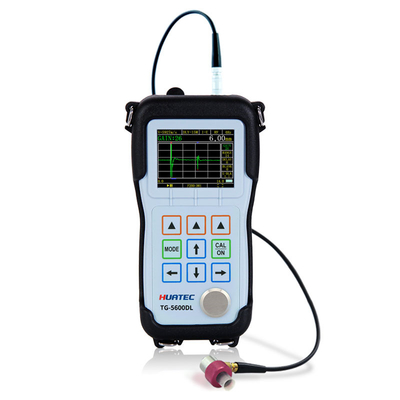

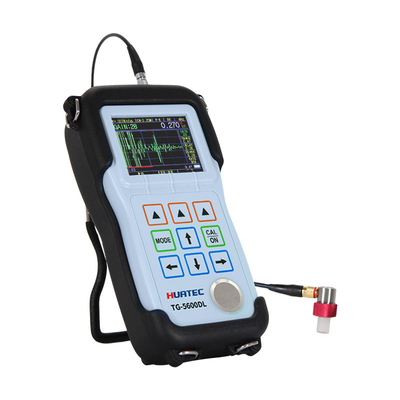

TG-5600DL Pantalla de color de un solo y dos elementos Medidor de espesor ultrasónico
HUATEC TG-5600DL es un medidor de espesor ultrasónico portátil basado en los principios de funcionamiento de la medición ultrasónica.TG-5600DL es capaz de medir el grosor de varios materiales con una precisión de hasta 0.001 milímetros o 0.0001 pulgadas, y ampliamente utilizado en una variedad de aplicaciones de medición de espesor.
Los usuarios pueden medir el grosor desde un solo lado del material que se mide, sin dañar la pieza de trabajo.
TG-5600DL puede mostrar lecturas de espesor y A-escaneos al mismo tiempo, lo que permite a los usuarios comprobar las formas de onda.para que el rango de medición del grosor sea grandeLa función B-scan se utiliza para observar el perfil inferior de la pieza de trabajo que se mide.La sonda se mueve a lo largo de la superficie de la pieza para mostrar la sección transversal de la pieza.
Este medidor se puede utilizar en la industria manufacturera, la industria de procesamiento de metales, la industria aeroespacial, el transporte ferroviario, la industria química, la industria de inspección de productos básicos y otros campos de prueba.Además de medir con precisión una variedad de placas y piezas procesadas, el seguimiento de una variedad de tuberías y recipientes a presión que se encuentran en los equipos de producción para seguir monitoreando sus niveles de adelgazamiento después de haberse corroído durante el uso,que es una herramienta indispensable en la industria de los ensayos no destructivos.
La función de almacenamiento es opcional, de acuerdo con las diferentes necesidades de los clientes, y el registrador de datos de gran capacidad incorporado puede almacenar hasta 100.000 valores de medición de espesor y 400 formas de onda.Otras funciones más pueden ser opcionales, tales como medición de espesor de múltiples capas, resolución ultra alta, medición de espesor de gran rango, reducción digital del ruido y modo ventana, capa de óxido de la pared interna, comunicación en tiempo real,multi-canal y otras opciones.
Parámetros principales
| Especificaciones de los instrumentos |
| Principio de trabajo |
El valor de las emisiones de CO2 de los combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles. |
| Tipo de sonda |
Probe de línea de retraso, Probe de contacto, Probe de membrana, Probe tipo lápiz, Probe de inmersión |
| Calibración |
Proba cero, velocidad de calibración, calibración de 1 punto, calibración de 2 puntos, velocidad establecida |
| Rango de espesor |
0.01 mm 38 m, en función del material probado, las condiciones de la superficie de la sonda, la temperatura y la configuración seleccionada.
0.15 mm 30 mm (sonda estándar D15A, acero)
|
| Rango de velocidad del material |
310 - 18699 m/s, y puede medir la velocidad con espesores conocidos |
| Resolución |
Opcional 0,1/0,01/0,001 mm |
| Frecuencia de la sonda |
0.5 MHz 20 MHz |
| Unidad de medición |
mm, pulgada, mm, mil |
| Tasa de actualización |
4HZ, 8HZ, 16HZ por segundo opcional |
| Apagado |
Apagado automáticamente cuando esté inactivo durante 5,10 o 20 minutos, o manualmente |
| Tipo de pantalla |
2.4 pulgadas (matriz de 320 × 240 puntos) Pantalla LCD de pantalla a color TFT |
| Modo de rectificación |
RF, RF-, FULL, HALF+, HALF |
| Modo de vista |
El número de unidad es el número de unidad de unidad de unidad de unidad. |
| Almacenamiento |
Puede almacenar 100.000 valores de espesor y 400 archivos de configuración de parámetros ((Opcional) |
| |
|
| |
|
| Ganancias |
Bajo, medio o alto para diferentes condiciones de ensayo |
| Modo de muestra |
Se aplicarán las siguientes medidas: |
| Corrección de la ruta V |
Automático |
| Tasa de actualización |
4Hz, 8Hz y 16Hz seleccionables |
| El materialRango de velocidad |
500 a 9999m/s (0,0197 a 0,3937 pulgadas/s) |
| Lenguaje |
Seleccionable chino, inglés, japonés |
| Configuración de la alarma |
Alarmas mínimas y máximas. Rango de 0,25 mm a 508 mm (0,010" a 20,00"). Cambio de color dinámico de la forma de onda en la alarma |
| Requisitos de energía |
2 pilas AA de tamaño |
| Tiempo de funcionamiento |
Aproximadamente 40 horas |
| Apagado del instrumento |
Seleccionable SÍMPELMENTE ACIENDO o AUTOMÁTICAMENTE APAGADO después de 5, 10, 20 minutos de inactividad |
| Temperatura de funcionamiento |
-10°C a +50°C (+10°F a +120°F) |
| Tamaño |
153 mm X 76 mm X 37 mm ((H X W X D)) |
| Peso |
280 g, incluidas las baterías |
Principales funciones de medición
• La mayoría de las mediciones de materiales pueden realizarse con transductores de un solo elemento.
• Rango de espesor de medición: 0,01 mm ~ 38 m, dependiendo del material a medir, la sonda, las condiciones de la superficie, la temperatura y la configuración seleccionada.
• Determinar la velocidad del sonido de un material con velocidad de sonido desconocida
• Alta resolución: la resolución de la pantalla regular es de 0,001 mm, la resolución ultra alta opcional puede alcanzar 0,0001 mm.
• Unidades de medida: milímetros, pulgadas, micras y mils.
• Medición de altas temperaturas: temperaturas de hasta 500°C.
• Menú de configuración predeterminado del sistema: para mayor comodidad del usuario, se ha configurado de acuerdo con las condiciones predeterminadas para el uso de la sonda del instrumento.
• Función de pausa: permite operaciones de procesamiento posteriores a la medición.
• Función de visualización de forma de onda en pantalla completa: aumenta el área de visualización del eco en un 20%, lo que proporciona al operador una experiencia de ventana grande.
• Indicación de la intensidad del eco: cuanto más fuerte sea el eco, más barras de indicadores se muestran, especialmente la pantalla de dígitos, que es más útil.
• Modo de escaneo B basado en el tiempo: se utiliza para observar el perfil inferior de la pieza a medir.
• Modo de diferencia/tasa de reducción: se muestra la diferencia de espesor con respecto al punto de ajuste y se expresa en porcentaje de la tasa de reducción.
• Ganancia TDG variable en el tiempo: el pulso inicial o el eco de interfaz se pueden reducir eficazmente reduciendo la ganancia inicial,y el eco inferior de la muestra de ensayo se puede aumentar aumentando la ganancia máxima, que es fácil de medir.
• Modo de medición:Echo de pulso (P-E),Interfaz de eco (I-E),Echo de eco (E-E),Echo múltiple (I-ME),verificación de doble eco (E-EV)
Configuración estándar
| Las partidas |
Cantidad |
|
El TG-5600DL
Medidor de espesor ultrasónico
|
1 |
| Probación |
1 |
| El cable |
1 |
| Cubierta de caucho |
1 |
| Baterías alcalinas |
- |
| Botella de planta de unión |
1 |
| El caso |
1 |
| Manual de operación |
1 |
| Certificado de calibración |
1 |
Accesorios opcionales
| Las sondas |
Cables |
| Cubierta de caucho |
Bloques de escalones |
| Líneas de retraso |
Agente de acoplamiento |
| Película protectora |
Opciones de software |
La tabla enumera la velocidad de propagación del ultrasonido en varios materiales comunes.La velocidad real de estos materiales puede diferir de la velocidad en la tabla por varias razones, por ejemplo, la composición del material, la orientación preferida de los granos, la porosidad y la temperatura, etc. Por lo tanto, para lograr la mejor precisión de medición,una muestra hecha de un material específico debe primero ser probada para confirmar la velocidad del material específico.
Lista de velocidad del material
| El material |
Velocidad ((m/s) |
| Acero 20# |
5891 |
| de aluminio |
6320 |
| El cromo |
6200 |
| Cubiertas |
4660 |
| El oro |
3251 |
| El hierro |
5930 |
| El plomo |
2160 |
| Magnesio |
5806 |
| De plata |
3607 |
| de acero |
6098 |
| El zinc |
4193 |
| El tungsteno |
5181 |
| De hojalata |
3320 |
| Las demás |
4380 |
| Hierro fundido gris |
4600 |
| Vidrio |
5766 |
| Las demás fibras |
2610 |
| Acero inoxidable 304 |
5334 |
| El PVC |
2392 |
| El silicio |
9620 |
| Vidrio de cuarzo |
5655 |
Nota:La tabla anterior es sólo para referencia. Para la calibración de la velocidad real, consulte la calibración de la velocidad 6.2
