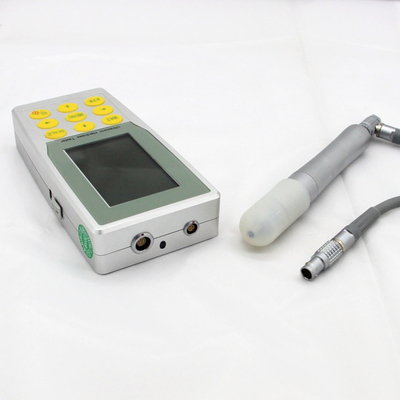

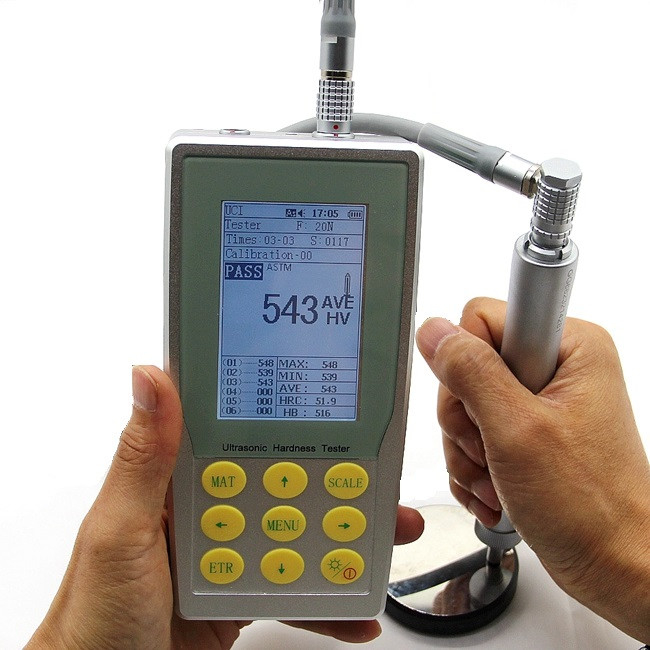

Prueba de dureza ultrasónica de la sonda manual HUH-5M UCI
Aplicación:
El modelo de probador de dureza ultrasónica HUH-5M se utiliza ampliamente para medir la dureza de pequeñas forjas, materiales fundidos, inspección de soldadura, zona afectada por el calor, matrices y moldes de estampado de nitruro iónico, moldes, prensas,piezas de paredes finas, rodamientos, flancos de los dientes, etc.
Principio de trabajo:
método de impedancia de contacto ultrasónica
Especificaciones:
| Nombre del producto |
Tester de dureza por ultrasonidos (UCI) |
| Nombre del modelo |
Se trata de la HUH-5M. |
| Fuerza de carga |
Las condiciones de las condiciones de ensayo se determinarán en función de las condiciones de ensayo. |
| Tipo de inserción |
136° Vickers Diamante para el interior |
| Rango de medición |
El uso de los productos de la categoría "Hemoglobina" se debe realizar en el momento en que el producto se encuentra en el mercado.6
HS: 34.2-97.3Se aplicarán las siguientes medidas:
|
| Medir con exactitud |
Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes: |
| Dirección de medición |
Apoyo de 360° |
| Almacenamiento de datos |
Para guardar 1000 grupos de datos de medición y 20 grupos de datos de calibración |
| Escalas de dureza |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Muestra de datos |
Fuerza de carga, tiempos de ensayo, resultado de ensayo, promedio,
Escala máxima, mínima, desviación y conversión. |
| Indicación de dureza |
Display de pantalla LCD |
| Medio ambiente de funcionamiento |
Temperatura: -10°C ~ 50°C; Humedad: 30% ~ 80%R.H. |
| Voltado de funcionamiento |
6 V de corriente continua |
| Las dimensiones del instrumento |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Peso neto |
Aproximadamente 500 g ((sin sonda) |
Características de las sondas manuales anteriores:
● La última tecnología de sensores ultrasónicos
● Que puede obtener un valor de dureza preciso sin dispositivos auxiliares
● Soporte para el funcionamiento rápido de medición de 360°
● Diseño de ingeniería humana excelente y fácil de sostener
● Dimensión y peso adecuados de la sonda que sea conveniente de controlar
● Medición rápida y precisa del borde y de la posición fija de la muestra a ensayar
● Micro-indicación, no destructiva para cualquier muestra después de la prueba
Principales características:
● Medidor de dureza portátil comúnmente utilizado como Brinell, Rockwell, Vickers, Leeb, etc.
● Las pruebas de dureza de Rockwell y Brinell con una fuerza de carga pesada y una gran hendidura, conducen a una destrucción grave en la superficie de la muestra.
● La dureza de Vickers aplican medición óptica, los técnicos profesionales pueden operar sin problemas, imposible medir la dureza de la pieza de trabajo pesada, maquinaria instalada y piezas ensambladas permanentemente.
● Las pruebas de dureza de Leeb aplican el método de rebote e indirecto para medir la dureza, fácilmente conducen a una gran desviación cuando se convierten en escalas de Brinell, Rockwell y Vickers.
● El modelo de probador de dureza por ultrasonidos HUH-5M aplica el método de impedancia de contacto por ultrasonidos para realizar mediciones comparativas de dureza de las piezas de ensayo, con ventajas de alta precisión, eficiencia,portátil y fácil de operar.
Entrega estándar:
| Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
Entrega estándar |
cantidad |
| Unidad principal HUH-5M |
1 |
Cable de la sonda |
1 |
Cuerpo antivibración |
1 |
Manual de operación en inglés |
1 |
| 50N/98N Proba manual |
1 |
Cable de comunicación |
1 |
¿Qué quieres decir? |
1 |
Tarjeta de garantía |
1 |
| Bloque de Rockwell estándar |
1 |
Cable USB |
1 |
Certificado de cualificación |
1 |
Lista de embalaje |
1 |
Especificaciones manuales de las sondas:
| Tipo de sonda |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Fuerza de ensayo |
10N |
20N |
50N |
98N |
| Diámetro |
22 mm |
22 mm |
22 mm |
22 mm |
| Duración |
Cubierto |
Cubierto |
Cubierto |
Cubierto |
| Diámetro de la varilla oscilante |
2.4 mm |
2.4 mm |
3 mm |
3 mm |
| Roughness de la superficie de medición |
Ra < 3,2um |
Ra < 5um |
Ra<10um |
Ra<15um |
| Peso mínimo del material de ensayo |
0.3 kg |
0.3 kg |
0.3 kg |
0.3 kg |
| espesor mínimo |
2 mm |
2 mm |
2 mm |
2 mm |
Especificaciones de las sondas motorizadas:
| Tipo de sonda |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Fuerza de ensayo |
3N |
5N |
8N |
10N |
| Diámetro |
46 mm |
46 mm |
46 mm |
46 mm |
| Duración |
197.5 mm |
197.5 mm |
197.5 mm |
197.5 mm |
| Diámetro de la varilla oscilante |
3.7 mm |
3.7 mm |
3.7 mm |
3.7 mm |
| Peso mínimo del material de ensayo |
0.3 kg |
0.3 kg |
0.3 kg |
0.3 kg |
| espesor mínimo |
2 mm |
2 mm |
2 mm |
2 mm |
