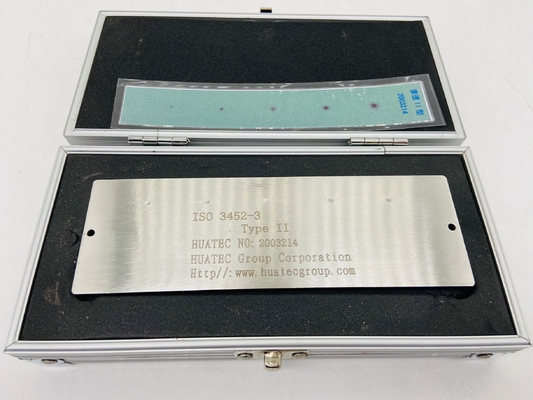

PT Bloque de ensayo de referencia de muestra tipo II CE

PT Bloque de ensayo de referencia de muestra tipo II

El bloque de ensayo de evaluación del rendimiento del penetrante ISO 3452-3:2013 describe dos tipos de bloques de referencia: los bloques de referencia de tipo 2 son para la evaluación rutinaria del rendimiento del sistema DPI.

Nota: Diámetro de cinco áreas de grietas en mm, tolerancia ± 10%

El ensayo de acero inoxidable cromado de cinco puntos es un ensayo de tipo II de la serie de detección de defectos de penetración.Producido de acuerdo con las normas GB/T18851-2008 y EN ISO3452-3:2013El bloque de prueba cumple con los requisitos de las normas GB/T18851-2008, EN ISO3452 y ASME.El valor medido real del defecto artificial se basa en la norma ISO 10474 o EN 10204 tipo 3.1 certificado.

Para la medición de los diámetros se utilizó un penetrante fluorescente de nivel 2, agua y desarrollador seco; penetrante de contraste de color de nivel 2 (actualizado con el estado real, se utilizó el grado de material).

El bloque de referencia tipo 2 está hecho de acero inoxidable revestido con una capa de níquel y luego una aleación de cromo duro.

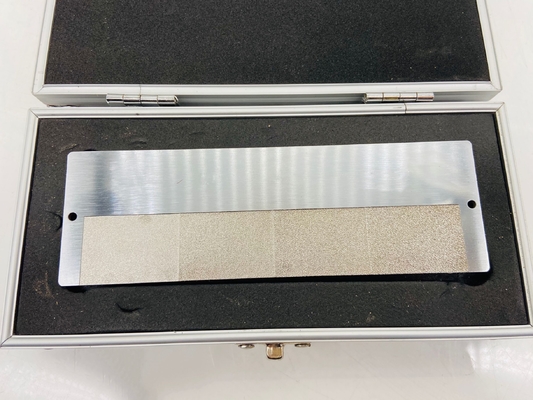

Se han producido cinco defectos en forma de estrella de diámetros que van desde 3,0 a 5,5 mm en esta capa, con los cinco defectos colocados uniformemente según sus tamaños.Para evaluar la lavabilidad* el bloque de referencia tipo 2 incluye cuatro parches adyacentes con rugosidades de R = 2.5 μm, 5 μm, 10 μm y 15 μm. Con el defecto más pequeño situado junto al área que muestra la rugosidad más pequeña.
