PT Bloque de ensayo de referencia para muestras de tipo II

Bloque de prueba de referencia de especímenes PT Tipo II

El bloque de prueba de evaluación del rendimiento de penetrantes ISO 3452-3:2013 describe dos tipos de bloques de referencia: los bloques de referencia Tipo 2 son para la evaluación rutinaria del rendimiento del sistema DPI.

Nota: Diámetro de cinco áreas de grietas en mm, tolerancia ±10%

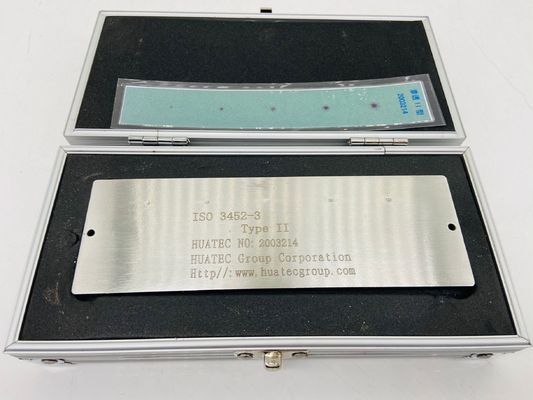

La pieza de prueba de acero inoxidable cromado de cinco puntos es una pieza de prueba de tipo II en la serie de detección de fallas por penetración. Se produce de acuerdo con las normas GB/T18851-2008 y EN ISO3452-3:2013. Aprobó la evaluación de la industria nacional en diciembre de 2002. El bloque de prueba cumple con los requisitos de las normas GB/T18851-2008, EN ISO3452 y ASME. El valor medido real del defecto artificial se basa en el certificado ISO 10474 o EN 10204 tipo 3.1.

Para la medición de diámetros se utilizó un penetrante fluorescente nivel 2, agua y revelador seco; se utilizó un penetrante de contraste de color nivel 2. (Actualizar con la condición real, se utilizó el grado de material)

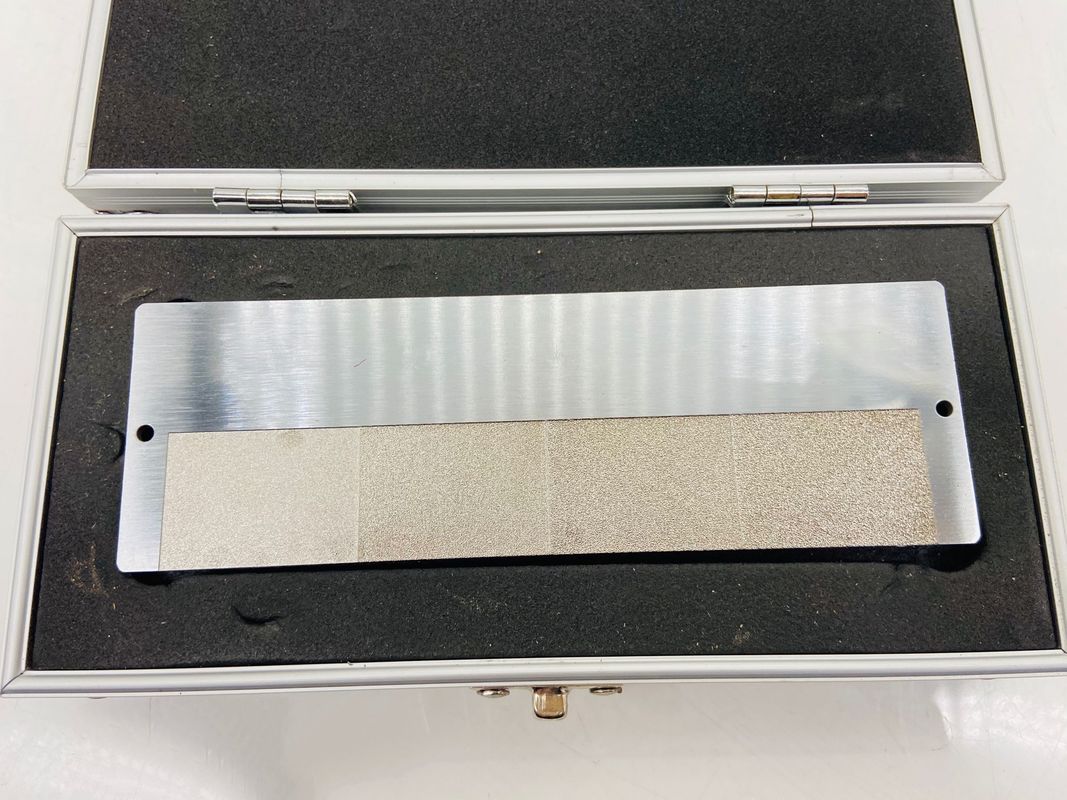

El bloque de referencia tipo 2 está hecho de acero inoxidable chapado con una capa de níquel y luego una aleación de cromo duro.

En esta capa se han producido artificialmente cinco defectos en forma de estrella con diámetros que oscilan entre 3,0 y 5,5 mm, y los cinco defectos se colocan uniformemente según sus tamaños. Para evaluar la lavabilidad*, el bloque de referencia tipo 2 incluye cuatro parches adyacentes con rugosidades de R = 2,5μm, 5μm, 10μm y 15μm. El defecto más pequeño se encuentra junto al área que muestra la rugosidad más pequeña.
