Bloque de calibración del panel NDT PSM-5 de penetración

Bloque de calibración del panel NDT PSM-5 de penetración
Bloque de calibración del panel NDT PSM-5 de penetración Bloque de calibración del panel NDT PSM-5 de penetración Bloque de calibración del panel NDT PSM-5 de penetración Bloque de calibración del panel NDT PSM-5 de penetración

Ampliación de imagen :  Bloque de calibración del panel NDT PSM-5 de penetración

Datos del producto:
Lugar de origen: China.
Nombre de la marca: HUATEC
Certificación: ISO,CE
Número de modelo: Bloque PSM-5
Pago y Envío Términos:
Cantidad de orden mínima: 1 pieza
Detalles de empaquetado: en el cartón de alta calidad
Tiempo de entrega: 5~8 días después del pago
Condiciones de pago: L/C, T/T, Western Union, Paypal
Capacidad de la fuente: 1000 piezas al mes

Bloque de calibración del panel NDT PSM-5 de penetración

descripción
Nombre del producto: BLOQUE DE LA CALIBRACIÓN DEL NDT Estándar: Se aplicarán las disposiciones del artículo 5 del Reglamento (CE) no 765/2008 del Parlamento Europeo
Peso bruto: 1 KG El tipo: Tipo de grano y tipo liso
Resaltar:

Bloque de calibración del panel NDT

,

Bloque de calibración del panel NDT de penetración

,

Bloque de calibración del panel NDT

Bloque de calibración del panel NDT PSM-5 de penetración



El bloque de penetración PSM-5: MIL-STD-6866

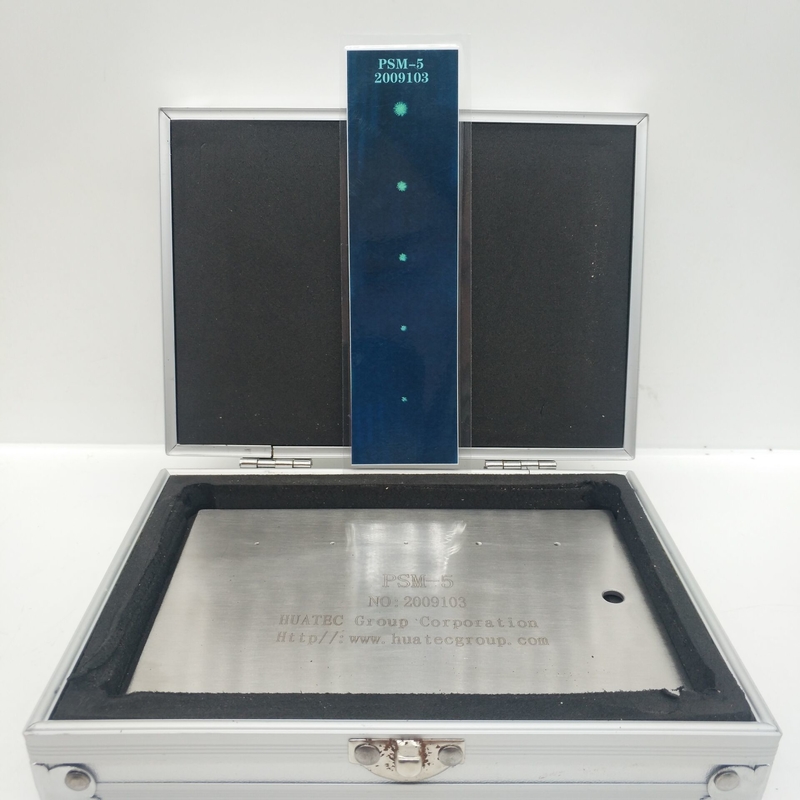

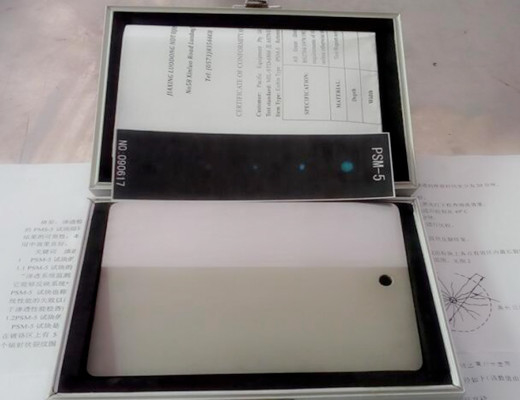

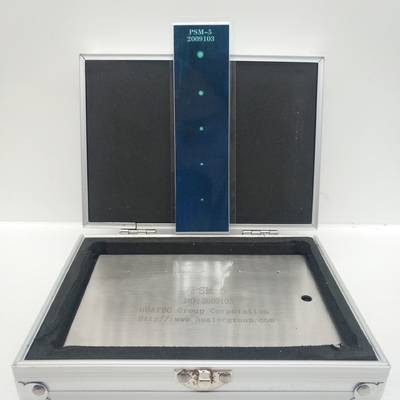

Panel de monitoreo del sistema de penetración,Un panel de acero inoxidable, de 0.090 pulgadas de espesor y de 4 x 6 pulgadas. Una tira cromada recorre la longitud de un lado del panel.Cinco centros de grietas están espaciados uniformemente en el cromo de chapa en orden de magnitudEl más grande es fácilmente visible con penetrantes de baja sensibilidad, mientras que el más pequeño es difícil de observar incluso con materiales de alta sensibilidad.Adyacente a la sección cromada se encuentra un área de grano de "rugacidad media", para juzgar las características del lavado penetrante.

  • El panel PSM-5 viene en dos versiones.
    • Tipo de grano de arena- tiene una cinta cromada que ha sido ligeramente reventada para opacar la superficie.
    • Tipo liso- la cinta cromada de la segunda versión no está revestida de grano.
  • El procesamiento del panel PSM-5 cumple con los requisitos de MIL-STD-6866 y ASTM E-1417 para el control diario del sistema.

Uso del bloque de ensayo PSM-5

El "bloque de ensayo de monitoreo del sistema de penetración" puede proporcionar un método para determinar rápidamente el rendimiento continuo del sistema de inspección de penetración de líquido,que pueden reflejar los diversos factores del sistema. el bloque de ensayo PSM-5, también conocido como el bloque estándar de defectos,puede revelar la pérdida repentina de rendimiento de cada factor, alertando así al operador de la falla del rendimiento del sistema para evitar errores y omisiones.El bloque de ensayo PSM-5 es la herramienta más práctica para la inspección de permeabilidad para cumplir con los requisitos de MIL-STD-6866 y ASTM E1417, y también cumple los requisitos de la norma P&WA TAM146040.



Forma y estructura del bloque de ensayo PSM-5

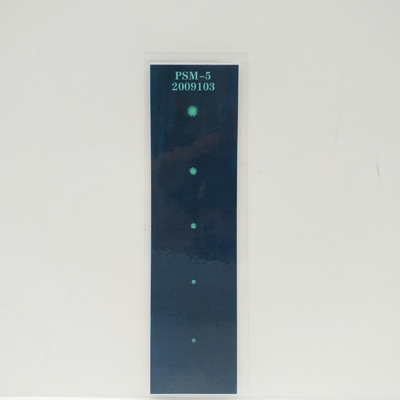

El bloque de ensayo PSM-5 está fabricado de acuerdo con la norma P&WA, su matriz es de acero inoxidable, la superficie está dividida en dos partes: zona de cromado y zona de soplado de hilo,Hay 5 grietas radiantes de diferentes tamaños distribuidas uniformemente en la zona de cromado, su forma y tamaño se muestran en la Figura 1. El patrón de 5 grietas radiantes en el bloque de ensayo es de forma de círculo en forma de estrella o radial.y el área de soplado de arena es de rugosidad media.

Bloque de calibración del panel NDT PSM-5 de penetración 0
