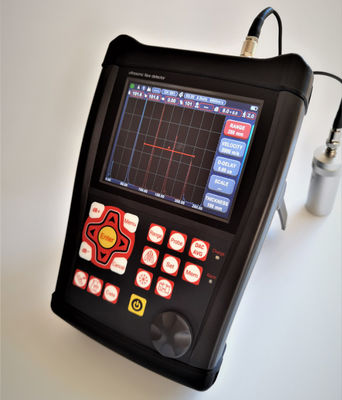

Detector de fallas ultrasónico avanzado FD620 0-25000 mm

Parámetros técnicos:

★La calibración de la sonda, la fabricación de curvas y otras operaciones se realizan mediante el cuadro de diálogo en todo el proceso, no es necesario leer el manual

★ Todas las herramientas incluidas lo que necesita: DAC, AVG, color Bscan, AWS, etc.

★Frecuencia de repetición del pulso: 30-3000Hz, ajuste preciso, escaneo a alta velocidad, nunca falta la detección

★ Alta relación señal-ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles

★ 10 dígitos AD, muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles.

★ Display de colores claros y claros.

★ Grabación de vídeo de detección de fallas en tiempo real de alta velocidad.

★ Conexión de dientes azules, la aplicación móvil genera un informe de detección de defectos en el sitio y realiza la impresión

★ Estándar IP65. Casilla de gel de aleación + sílice, a prueba de agua y polvo, sólida y duradera para siempre.

★ La batería dura 15 horas con una sola carga. Cada batería tiene su propio control de carga, por lo que con dos baterías puede funcionar las 24 horas.

Especificaciones

Rango: 0-25000 mm, a velocidad de acero

Velocidad del material: 100 ∼ 20 000 m/s

Frecuencia de repetición del pulso 30-3000 Hz

Rango dinámico: ≥ 38 dB

Linealidad: Horizontal: +/- 0,2% FSW, Vertical: 2,5% FSH, exactitud del amplificador +/- 1 dB.

Potencia de resolución: > 40 dB (5P14)

Los residuos de sensibilidad: > 62 dB

Rechazo (suprimción): 0 a 80% de la altura de la pantalla completa

500 configuraciones de independencia, cualquier criterio se puede introducir libremente, podemos trabajar en la escena sin bloque de prueba;

Gran memoria de 1000 A gráfico

Modo de ensayo: eco de pulso, doble elemento y transmisión

Tipos de sondas: recta única, ángulo único, doble recta, doble ángulo, a través, arrastrándose, superficie

Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido

Unidad: pulgada o milímetro

Requisitos de energía: corriente alterna de 100-240 VAC, 50-60 Hz

Retardo de visualización: -20 a 3400 μs

Retraso de la sonda / Desfase cero: 0 a 99,99 μs

Batería interna recargable de iones de litio de 7,2 V a 8000 mAh

15 horas de tiempo de funcionamiento nominal en función del brillo de la pantalla

Tiempo típico de recarga de 4 horas

H×W×D(mm):260×175×60 (mm)

Peso:1.2 kg

Temperatura de funcionamiento: -10 °C a 50 °C

Temperatura de almacenamiento: -30°C a 50°C

Energía de pulso: 200V, 300V, 400V, 500V seleccionables

Corrección: media onda positiva, media onda negativa, onda completa, sistema de RF

Ancho de banda (pasaje de banda del amplificador): de 0,2 a 20 MHz

Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido

Sensitividad: 120 dB máximo en resolución 0 seleccionable.1, 1.0, 2.0, 6,0 dB.

Conexiones del transductor: BNC o LEMO

Funciones

Display automático de localización precisa del fallo ((Profundidad d,nivel p,distancia s,amplitud,sz dB,ф).

Dimensionamiento de defectos: dimensionamiento automático de defectos mediante AVG/AVG o DAC, velocidad de notificación de la aceptación o rechazo de defectos.

Calibración automática del transductor: punto cero, ángulos, borde delantero y velocidad del material.

Conveniente para hacer y utilizar DAC y AVG para evaluar el eco, la curva se puede modificar y compensar.

Conectando el disco de memoria, la unidad puede obtener memoria ilimitada.

Automatizado hacer vídeo del proceso de prueba y reproducción; utilizar U Disk, la longitud del vídeo es ilimitada.

Escaneo en color B.

Hay 13 estándares internacionales integrados en la unidad.

Conexión de dientes azules a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.

Función de corrección de superficie curvada.

Función de medición de la altura de la grieta.

Puerta de aumento:Extensión del rango de la puerta sobre todo el ancho de la pantalla.

Función de ganancia automática.

Envase: visualización simultánea del escaneo A en vivo a una frecuencia de actualización de 60 Hz y visualización del escaneo A en envolvente.

Sostener el pico: Compare las formas de onda congeladas del pico con las escáneres A en vivo para interpretar fácilmente los resultados de la prueba.

Scan Freeze: Display freeze contiene datos de forma de onda y trayectoria de sonido.

Alerta:Bip y LED.

Reloj de tiempo real.

Llenar el eco.

Marca de captura.

El eco dentro de la Puerta.

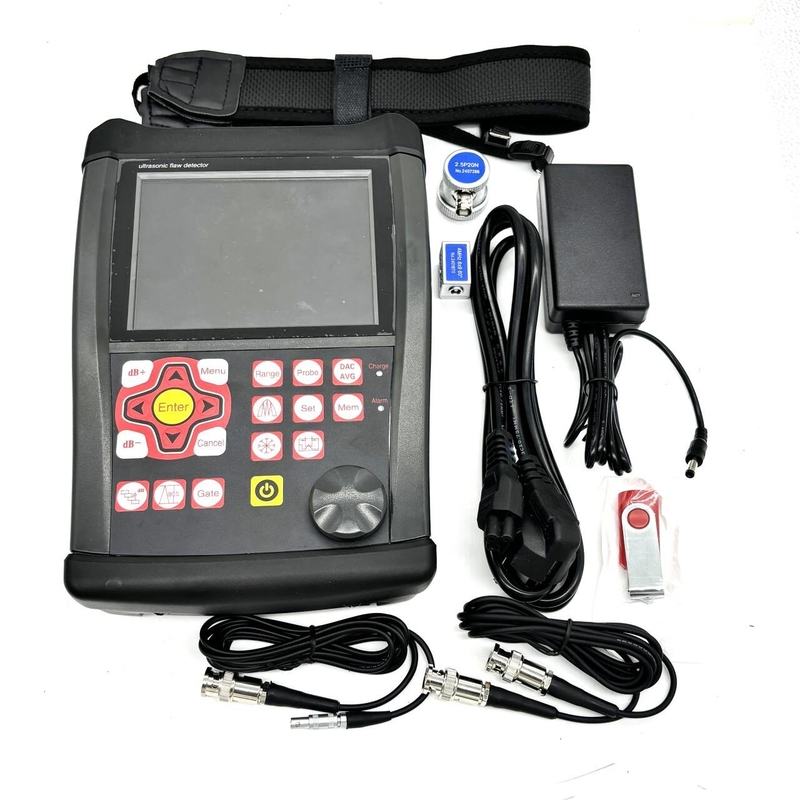

Paquete estándar

Detector de fallas por ultrasonido portátil FD620 1

Transductor de haz recto (4 MHz, Φ10) 1

Transductor de haz de ángulo (4 MHz, 8 mm × 9 mm, 60°) 1

El cable de conexión para el transductor (BNC-LEMO 00,o opcional LEMO 01-LEMO 00) 1

Batería recargable de iones de litio, 8 amperios 1 hora

Fuente de alimentación/unidad de carga 1

Manual de funcionamiento en inglés 1

Software de aplicación 1

Las demás partes
