SRT-7150 Superficie de rugosidad de contorno Gráfico ondulado Profilómetro Máquina de ensayo integrada

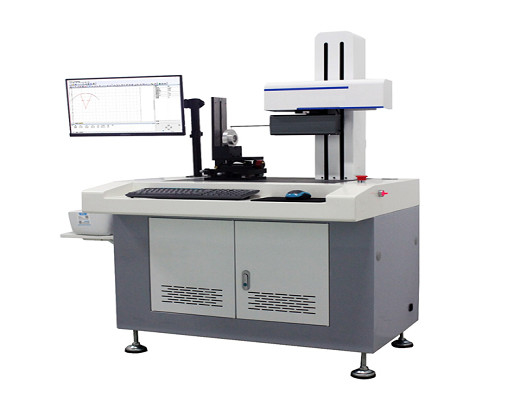

SRT-7150 es un equipo de máquina de medición integrado para la medida de rugosidad de la superficie y contorno.
La rugosidad superficial y el perfil de las diferentes piezas de trabajo se miden y analizan mediante el uso de un sistema de medición de rejilla de alta precisión, un carril de guía de rectificación de alta precisión,motor lineal sin contacto de alto rendimiento, módulo de medición de rugosidad de alto rendimiento, tecnología de sistema de control por ordenador de alto rendimiento y software multifuncional perfecto.
El dispositivo puede medir varios parámetros de varias piezas mecánicas, como parámetros de perfil de línea plana y sección transversal, parámetros de ondulación superficial, parámetros de rugosidad, etc.
Puede medir la rectitud, la inclinación, el procesamiento del ángulo, el procesamiento del círculo (distancia de la línea recta a la línea tangente, distancia del centro del círculo al centro del círculo, radio de arco,distancia desde el punto de intersección hasta el centro del círculo, distancia del centro del círculo a la línea recta ), procesamiento de líneas puntuales (distancia del punto de intersección a la línea recta, distancia del punto de intersección al centro del círculo,punto de intersección de dos rectas, distancia desde el punto de intersección hasta el punto de intersección ), curva logarítmica, ancho de ranura, profundidad de ranura, distancia del borde de ranura, distancia del centro de ranura, inclinación, distancia horizontal,distancia vertical y otros parámetros de forma de las distintas partes.
Es adecuado para la industria de rodamientos, procesamiento mecánico, automóvil, motocicleta, hardware de precisión, herramientas de precisión, moldes, herramientas, componentes ópticos y otras industrias.
Parámetros técnicos:
| Modelo de proyecto |
SRT-7150: el número de unidad. |
|
Eje X
Esquinas de guía lineal deslizantes
|
Precisión del movimiento |
≤ 0,5 μm /80 mm |
|
Posicionamiento en el eje X
Regla de rejilla
|
Resolución |
0.1 μm
|
| Lugar de producción |
China. |
| Sensor de datos |
Resolución |
0.02 μm |
| Lugar de producción |
Importados en el extranjero |
| Resolución del sistema |
65536:1 |
| Precisión lineal |
≤ ± ± 1,5 + 0,2 H de masa) |
| arco circular |
Se aplicarán las siguientes medidas: |
| ángulo |
Se aplicarán las siguientes medidas: |
| La rectitud |
≤ 0,8 μm/100 mm |
| Medición de la rugosidad |
| Rango de medición |
Eje X |
¿ Qué pasa?0.01 - 10 μm |
| El eje Z1 |
± 500 μm |
| Parámetros de evaluación |
Parámetros de evaluación de la rugosidad:Ra,Rz,Rq,Rt,Rp,Rv,Rc,Rdc,Rsk,Rku,Rsm,Rmr,Rdq y Rmr (c);
Los parámetros de evaluación del grado de onda son:Wa,Wz,Wq,Wt,Wp,Wv,Wc,Wdc,Wsk,Wku,Wsm,Wmr 及 Wmr ((c);
Parámetros de evaluación del contorno originales:Pa,Pz,Pq,Pt,Pp,Pv,Pc,Pdc,Pdq,Psk,Pku,Psm,Pmr 及 Pmr ((c))
|
| longitud de muestreo-L |
0.08,0.25,0.8,2.5,8 ((mm); |
| Duración de la evaluación |
De acuerdo con la norma GB / T10610-2009 |
| Error de indicación |
± 5 por ciento |
| Repetibilidad de la indicación |
El 2% |
| Pmedición del rofile |
| Rango de medición |
Eje X |
No más150 mm |
| Eje Z |
≤ 300 mm ((Puede ajustarse según las necesidades del usuario) |
| Z1 |
≤ 40 mm |
| Velocidad de movimiento de la mesa |
0.05-0.8 mm/s (cuatro marchas, regulación automática de velocidad) |
| Medio ambiente de trabajo |
Temperatura de trabajo: 10°C-30°C (temperatura normal)
Humedad 20-80%RH Sin fuente de vibración obvia
|
| Fuente de alimentación necesaria |
220V 50Hz 0.5Kw Cables de tierra individuales |
| Tamaño del instrumento (longitud × anchura × altura) |
980×740×1500 (mm) |
| Peso del instrumento |
alrededor de 120Kg |
Requisitos medioambientales de uso
- Demandas de energía: alrededor de 500 W
- Potencia CA: 220V ± 10%, 50 Hz
- Requisitos ambientales: temperatura - 10 ~ 30 °C;
- Humedad relativa: < 85%
- No hay ninguna fuente de vibración obvia en el sitio de instalación
- Cables de tierra individuales
- No debe haber polvo, vibración, ruido, flujo de aire, gases corrosivos y un campo magnético fuerte alrededor de la habitación que pueda afectar a la medición.0 μm/s
Configuración estándar del producto:
|
Nombre de la parte
|
Nombre del proyecto |
| Partes mecánicas |
Cuadro de instrumentos de acogida x1 |
| Mesa de trabajo de mármol x1 |
| Cuadro de ajuste de precisión universal x1 |
| Sistema de columnas x1 |
| Dispositivo móvil de rieles de guía horizontales x1 |
| Partes eléctricas |
sistema de control eléctrico x1 |
| Rejilla lineal x1 |
| Sensor de inductancia x1 |
| El ordenador x1 |
| Impresoras de inyección de tinta HP x1 |
| Software de medición especial x1 |
|
Partes estándar
|
Bola de tamaño estándar x1 |
| Bloque de alto nivel x2 |
| Bloque estándar del instrumento de rugosidad x1 |
| Aguja |
Probe y aguja de medición x4
(Dos en forma de hacha, dos puntiagudas)
|
| Las demás |
Caja de herramientas estándar x1 |
