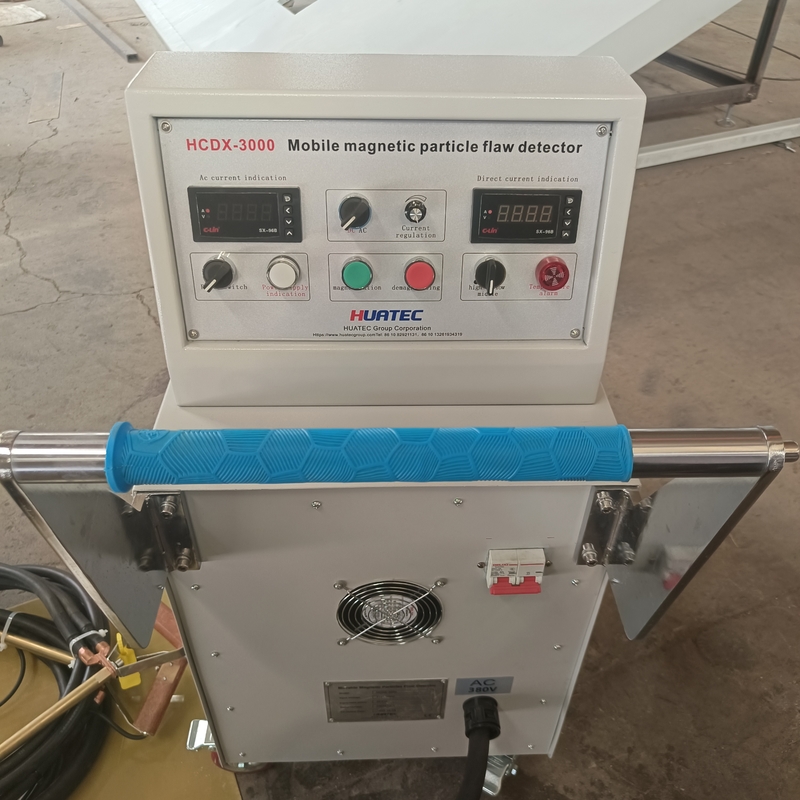

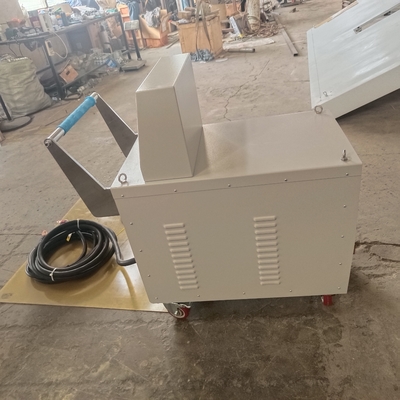

HCDX-3000 AC Magnetization Función HWDC DC Detector de defectos de partículas magnéticas móviles
El detector de defectos de partículas magnéticas móviles HCDX-3000 es aplicable para detectar piezas de trabajo por magnetización CA.y no requieren configuración adicional del conjunto de desmagnetismo.
El MCU de 8 bits es adoptado como controlador por este detector de defectos de partículas magnéticas,y la regulación continua de la corriente de magnetización se puede realizar a través de la recopilación precisa de la señal de cruce de voltaje cero CA y la señal de regulación de la corrienteTiene la función de límite de corriente máxima. Con la función de control de fase, el detector es adecuado para la técnica continua y la técnica residual.
El valor de corriente se muestra en el amperiómetro analógico o en el amperiómetro digital.
La corriente de salida se reduce automáticamente del valor inicial a cero al desmagnetizar.
Este detector se puede conectar a los conjuntos de electrodos portátiles o a los cables en espiral.También hay algunas bobinas o electrodos diseñados para que este equipo se convierta en una herramienta de inspección simple como opción.
Cuadro de configuración:
|
El tipo
Configuración
|
El HCDX-3000 |
| Magnetizado por CA |
● ¿Qué es? |
| Corriente de cambio |
0-3000A |
| Magnetizado rectificado por media onda |
● ¿Qué es? |
| Desmagnetismo de CA |
● ¿Qué es? |
| Desmagnetismo de CC |
○ |
| Entrada de potencia |
Las demás |
Nota: el símbolo ??●?? está marcado como estándar, mientras que el símbolo ??○?? está marcado como opción.
Las características:
Máquina de acogida móvil:
Se puede utilizar como la potencia para la magnetización circular
Se puede utilizar como la potencia para la magnetización longitudinal
Máquina herramienta de inspección simple:
Electrodos de magnetización circular
Cubiertas de magnetismo circular
Ajuste manual del electrodo de la cola
Cubiertos de acero inoxidable
Contenedor de acero inoxidable (incluida la bomba de pulverización y la bomba de mezcla)
Pistola de rociado
La tinta magnética se puede reutilizar
Las partículas magnéticas negras, rojas y fluorescentes son compatibles
Luz UV como opción para el ensayo de partículas magnéticas fluorescentes
Funciones principales:
*Método de detección de fallos: método de soporte, método de cuerda, método de bobina
*Método de magnetización: magnetización CA, magnetización CC (HWDC/FWDV)
* Método de desmagnetizado: la desmagnetizada por CA adopta la desmagnetizada remota (método de atenuación) y la desmagnetizada por CA adopta la desmagnetizada de frecuencia ultrabaja
Magnetización: utilizar los dos extremos de la varilla de soporte para superar el área de detección de defectos de la placa de acero, y el espaciado de la varilla de soporte es de 0 ~ 500 mm (ajustar el espaciado de acuerdo con la experiencia)
O sujetar ambos extremos de la placa de acero con abrazaderas de alambre
Desmagnetizar: Envuelva toda la pieza con un cable, con un ancho de aproximadamente 20 ~ 30 cm. Conecte ambos extremos del cable con el detector de defectos.
