El HRD-100Dispositivo de detección de fallas de cable de acero
1. Especificaciones
Las normas: GB/T21837-2008, ASTM E1571-2001 (especificación estándar para el examen electromagnético del cable de acero ferromagnético), GB/T5972-2006/ISO 4309:90, GB8918 ◄ 2006
Rango de detección:Φ1,5~300 mm (se puede elegir un sensor diferente)
Velocidad relativa entre el sensor y el cable:0.06.0 m/s Mejor opción:0.3 ∙ 1,5 m/s
Disposición máxima entre la manga de guía y la cuerda de alambre: 2·6 mm,disposición permitida: 0·15 mm
Tipo de archivo de salida: Excel
Alarma: alarma acústica y luminosa
Detección de la ubicación de la cuerda de alambre rota
Precisión cualitativa del juicio: 99,99%
Evaluación cuantitativa
Error de repetibilidad de la sensibilidad: ±0,055%
Error de visualización: ±0,2%
Error de detección de la ubicación, ((L): ±0,2%
Potencia: 5 V fuente de alimentación del ordenador
Peso del sensor: < 10 kg (sensor normal)
Temperatura del medio ambiente: -10°C~40°C
Presión del aire: 86 ~ 106Kpa
Humedad relativa: ≤ 85%
El sistema de ventanas del detector de cable de alambre es el producto de renovación del sistema GB que se basa en la teoría del software DOS y la ideología de guía de alarma de visualización en tiempo real utiliza Visual Basic6.0 la fundación del lenguaje de programación, continúa la compilación para convertirse.

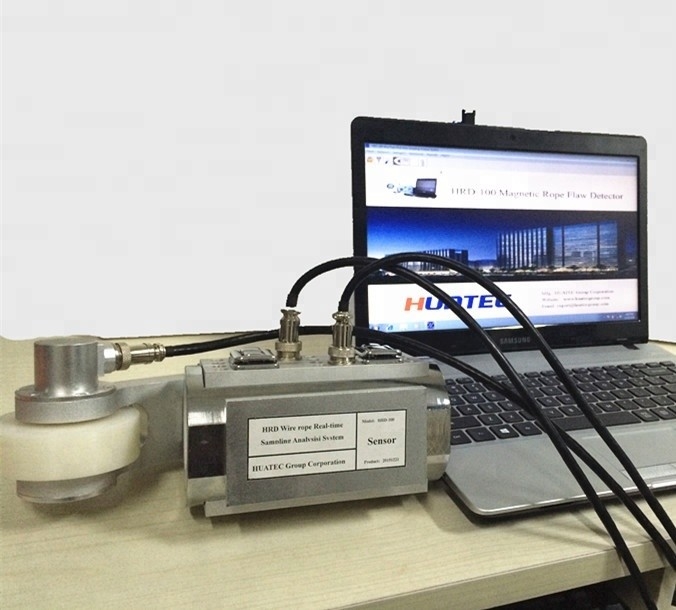

2Disposición del sistema
| Sensores magnéticos (incluido el localizador de distancias) |
Un grupo |
| Aparato de alarma en tiempo real HUATEC HRD-100 |
Uno. |
| Línea de conexión de señal |
Uno. |
| Línea de transmisión RS232 (o línea de transformación USB a RS232) |
Uno. |
| paquete de software de Windows para fines especiales |
Uno. |
| El ordenador |
Uno. |
Esta parte del hardware del sistema utiliza el sensor magnético avanzado nacional y extranjero y el módulo de muestreo de investigación y desarrollo independiente unifica, a través de la conducción de la línea principal RS232 (o USB),almacenamiento directo de datos en el ordenador.
Esta parte del software del sistema está en la base de análisis de transformación de wavelet, al utilizar la base del lenguaje de programación Visual Basic 6.0, lleva a cabo la compilación para convertirse.Lograr las funciones tales como la adquisición y control de datos, análisis de datos, visualización de datos, almacenamiento de datos y así sucesivamente.la señal dinámica de datos observados y su situación de cambio, y el resultado obtenido en tiempo real muestra y envía la alarma; el software aumentó la función de evaluación automática;En el defecto parcial demostrado en el aumento de la sección transversal y el porcentaje de la superficie total de la secciónEl software y Windows son completamente compatibles, se adaptan al funcionamiento de inercia del usuario, utiliza los archivos de Word para formular un informe de examen de producción.
Este software de sistema puede ser compatible con el detector de cable de cable de computadora DOS software de muestreo de datos de formato, y puede analizar el procesamiento de la misma.
El sistema de ventanas adoptó un procedimiento de funcionamiento independiente y el sistema de examen seguro, puede ser convenientemente adecuado para cada tipo de ordenador moderno,y completa una serie de procedimientos de examen.
3Introducción del sensor

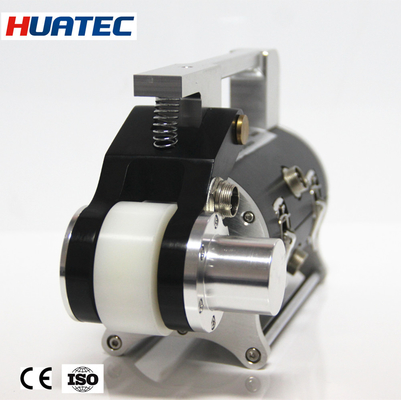

Sensor magnético: El sensor está compuesto por el localizador de desplazamiento (rueda de conducción, codificador), la instalación de magnetización y la organización de muestreo.la cuerda de alambre y tiene el movimiento relativo, entonces puede recoger la señal.
Localizador de desplazamiento: la rueda de conducción giró un círculo, el codificador fotoeléctrico envía el pulso de instrucción de muestreo, realizando un muestreo de espacio igual.
Instalación de magnetización: Cuando la cuerda de alambre y tiene el movimiento relativo, completa a la cuerda de alambre de magnetización axial.
Organización de la toma de muestras: cuando el cable y el sensor tienen el movimiento relativo,el elemento Hall compuesto por el canal de muestreo transformará la cuerda de alambre condición de cambio de fuga de flujo magnético en la señal de voltaje de simulación.
4. El aparato de alarma en tiempo real HUATEC
El aparato de alarma en tiempo real HUATEC es una adquisición de datos multipropósito portátil, a través de la línea de transmisión RS232 para enviar y guardar la señal de datos convertida a la computadora,hacer uso de la formidable función de la CPU en línea y análisis de procesamiento en tiempo real, de acuerdo con el valor de umbral equivalente que se establecerá por adelantado envía la alarma en tiempo real.Hay un puerto de carga adicional para ser posible para suministrar la carga y el interruptor de alimentación.
5Introducción del software
Imagen 3 Elementos de las funciones principales
6Opción del sensor.
| Sensor de la misma |
Diámetro del cable de alambre |
Rango de detección óptimo |
| Se aplicará el procedimiento siguiente: |
No más5 mm |
2 a 5 mm |
| Se aplicará el procedimiento siguiente: |
No más10 mm |
5 ~ 10 mm |
| Se aplicará el procedimiento siguiente: |
No más15 mm |
8 a 15 mm |
| Se aplicará el procedimiento siguiente: |
No más20 mm |
10 ~ 20 mm |
| Se aplicará el procedimiento siguiente: |
No más25 mm |
15 a 25 mm |
| Se aplicará el procedimiento siguiente: |
No más30 mm |
20 a 30 mm |
| Se trata de un sistema de control de velocidad. |
No más35 mm |
15 a 35 mm |
| Se aplicará el procedimiento siguiente: |
No más40 mm |
30 a 40 mm |
| Se aplicará el procedimiento siguiente: |
No más45 mm |
35 ~ 45 mm |
Otros sensores pueden ser de producción personalizada
|
