Sistema de medición del espesor de corrosión por deslizamiento magnético TG-M70

Sistema de medición del espesor de corrosión por deslizamiento magnético TG-M70

1. Configuración

2. Resumen IEncuentro

Este sistema haceNo necesita andamios, no necesita pulir la capa antiséptica, sin ningún agente de acoplamiento..

• Utilizando la rueda de magneto permanente de tierras raras de alta resistencia, incluso si hay un apagón inesperado, no se caerá de la superficie detectada.movimientos verticales e invertidos de múltiples actitudes en la superficie de los componentes ferromagnéticos.
• Instalar una sonda de espesor de ultrasonido electromagnético para la detección rápida y el posicionamiento contra la erosión de la pared
• Escaneo preciso del área para probar la corrosión del espesor.
• Compatibilidad de las pantallas de escaneo A y B
• Equipado con una cámara de vídeo, puede observar oportunamente la situación de vídeo de la superficie inspeccionada.
• El sistema de control remoto para controlar la dirección de escaneo, y se puede preestablecer la dirección de escaneo.

3. Caracteres de rastreador magnético de dos ruedas

El rastreador magnético de dos ruedas es un instrumento avanzado que puede transportar una variedad de equipos de ensayo no destructivos.ha acumulado un gran número de experiencias de liquidación in situ en muchos campos como la petroquímica, pot inspecciones especiales, y la energía eléctrica. puede llevar ultrasonido electromagnético en la parte inferior de la tubería, codo o tres eslabones y otras corrosión,la erosión de las zonas más graves para hacer inspección o B medición de espesor de escaneo, el campo de la industria llamado expertos en detección de corrosión de tuberías

El rastreador magnético de dos ruedas tiene las siguientes características: estructura compacta, alta flexibilidad, succión magnética, alta precisión de control, tecnología de detección avanzada, detección de video compatible,y un mecanismo único de elevación de sondasPara la detección automática de la corrosión de tuberías, recipientes y placas

1) Estructura compacta y gran flexibilidad

El diseño compacto y exquisito le permite realizar fácilmente la detección de corrosión para varios tipos de tuberías y recipientes ferromagnéticos.Las balas magnéticas son de 350 mm (longitud) × 140 mm (ancho) × 130 mm (altura) y pesan menos de 5La estructura única de las dos ruedas permite caminar libremente sobre tuberías con un mínimo de 100 mm.El radio mínimo de giro es de 400 mm y el codo con un radio mínimo de flexión de 100 mm se puede pasar fácilmentePor lo tanto, el alcance del movimiento y el escaneo de arrastramiento magnético de dos ruedas se ha ampliado enormemente.

2) Súper de succión magnética

En términos de diseño, utiliza imanes magnéticos de tierras raras para hacer imanes permanentes de alta resistencia en dos rondas de ascensiones magnéticas.No existe peligro de que la carrocería del vehículo caiga de la superficie detectada.Por lo tanto, el rastreador magnético de dos ruedas puede realizar de forma segura el escaneo de postura horizontal, vertical e invertida.lo que significa que no afectará a ningún movimiento vertical al arrastrar 5 kg de peso.

3) Alta precisión de control

La velocidad de desplazamiento magnético de dos ruedas es de 0-6 m/minuto y puede avanzar a una velocidad constante, mediante el codificador de precisión puede lograr la función de ajustar la brecha de detección,puede satisfacer mejor las necesidades de detección del usuarioPor ejemplo, el cliente necesita realizar un proceso de detección de huecos cada 50 mm en un punto en la parte posterior del codo: el controlador se puede programar,y el ascenso magnético de dos ruedas puede ser operado e inspeccionado cada 50 mmMejorar la eficiencia y precisión de la detección.

4) Tecnología avanzada de detección

Tradicionalmente, el espesor piezoeléctrico se utiliza en la medición de espesor tradicional,y trae cierta dificultad y fuerza al personal de inspección en muchos campos en términos de su proceso de detecciónEl método de inspección manual del medidor de espesor ultrasónico piezoeléctrico tiene las siguientes desventajas: (1) La capa de pintura o la capa de óxido en la superficie de la pieza de trabajo deben ser pulidas,y la superficie debe restablecerse una vez finalizado el ensayo.La eficiencia es extremadamente baja; (2) El ultrasonido tradicional debe ser revestido con un agente de acoplamiento, que es muy duro en las condiciones del sitio. (3) Cuando se trabaja en un sitio alto, el ultrasonido puede ser utilizado para la obtención de un efecto de acoplamiento.se debe construir una plataforma fija, lo cual es costoso y requiere mucho tiempo. (4) Es difícil realizar ensayos en servicio a altas temperaturas.

Utilizando el avanzado sistema automático de detección de corrosión del espesor de la pared de rastrillo (ultrasonico electromagnético), los problemas tediosos antes mencionados se resolverán,y la precisión de detección es comparable con la ultrasonida piezoeléctrica tradicionalNo hay necesidad de construir andamios, no hay necesidad de pulir la capa anticorrosión, sin ningún agente de acoplamiento, a través del control remoto en el suelo,para lograr la corrosión de la pared de la tubería de alta velocidad, la detección de posicionamiento rápido y la medición precisa del escaneo de densidadAl tiempo que garantiza la precisión de la detección, mejora en gran medida la eficiencia de la detección y reduce el costo de la detección.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) El rastreador magnético de dos ruedas se enfrenta inevitablemente a acciones mecánicas que requieren la elevación de la sonda al realizar la detección de puntos de corrosión o la inspección por exploración B.Cuando se mide el grosor de la punta, la medición debe realizarse en el mismo punto especificado. Los datos de cada punto se obtienen cuando la sonda aterriza en la superficie a medir.la función de la sonda se puede levantar para lograr el punto más precisoCuando se realiza una exploración B sobre el objeto a medir, aunque la sonda esté cerca de la superficie, si la altura restante de la soldadura es grande,La sonda debe ser levantada y a horcajadasPor lo tanto, la función de elevación y bajada de la sonda también es muy importante.

4. Unidad electromagnética de medición del espesor ultrasónico

El ultrasonido electromagnético EMAT y el ultrasonido piezoeléctrico tradicional pertenecen a la categoría de ultrasonido.Los transductores ultrasónicos piezoeléctricos dependen del efecto piezoeléctrico de una oblea piezoeléctrica para emitir y recibir ondas ultrasónicas, mientras que los EMAT dependen de efectos electromagnéticos (fuerza magnetostrictiva, fuerza de Lorentz) para transmitir y recibir ondas ultrasónicas,y su conversión de energía se realiza en la capa de piel directamente sobre la superficie de la pieza de trabajoEl ensayo ultrasónico piezoeléctrico tradicional tiene un alto requisito en el acabado de la superficie de la pieza de trabajo.Las pruebas electromagnéticas por ultrasonido tienen un bajo requisito en la superficie de la pieza de trabajoEl ultrasonido electromagnético tiene las siguientes ventajas:

• Detección sin contacto, sin agente de acoplamiento (elevación hasta unos 4 mm)
• Los requisitos para la superficie no son altos, la rugosidad de la superficie se puede detectar, con la escala de óxido, revestimiento, revestimiento y otras piezas de trabajo
• Detección rápida

EMAT de ultrasonido piezoeléctrico

Imán de cristal

Agente de acoplamiento bobina electromagnética

Vibración corriente de Eddy Campo magnético

Ultrasonido Ultrasonido

El EMAT

Tecnología piezoeléctrica ultrasónica tradicional tecnología EMAT

Especialmente para detección de alta velocidad, en línea y automática

Especialmente trajes para ambientes de alta temperatura

Comparación técnica de la tecnología piezoeléctrica ultrasonora tradicional y la tecnología EMAT en entornos de alta velocidad y alta temperatura.

La tecnología EMAT se ha aplicado a ensayos no destructivos en línea manuales, semiautomáticos y totalmente automáticos de diversos forjados, barras de acero, placas de acero,Los demás tubos de acero, incluidos los tubos sin costura, carcasas de aceite, tuberías soldadas, etc.) a temperatura ambiente y a alta temperatura.

5. Características funcionales

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• No se puede penetrar el pulido superficial, el recubrimiento anticorrosión y el óxido flotante, y no se necesita agente de acoplamiento.
• ★La medición del grosor puede penetrar hasta 4 mm de espesor en la superficie de corrosión, pintura, corrosión y otros recubrimientos,el espesor de los objetos metálicos mostrados por el instrumento no necesita tener en cuenta el cálculo del espesor del revestimiento.
• ★No perpendicularidad (normalidad del transductor/sonda respecto al objeto sometido a ensayo) hasta ±25^o, baja verticalidad después de colocar la sonda
• ★Con el mecanismo eléctrico de elevación de la sonda, la sonda puede ser levantada cuando se cruzan obstáculos como soldaduras y protuberancias, evitando ser he
• Me voy.
• ★Los resultados de la medición del espesor pueden mostrarse en forma de valor digital, en forma de escaneo A, en forma de imagen de escaneo B basada en el tiempo y en forma de imagen de escaneo B basada en la distancia (encodero).
• ★Utilizando un algoritmo de inteligencia experto, hay tres modos de medición del espesor: modo automático, modo manual de puerta única (medida del método de pico único),y modo manual de doble puerta (medida por el método pico-pico)Reduce en gran medida la influencia de los factores humanos y simplifica los pasos de operación.
• Base de datos integrada de velocidad de onda de cizallamiento de materiales básicos, y puede personalizar el valor de velocidad de onda de cizallamiento
• Emitir directamente la lista de registros de inspección y la lista de valores de espesor para facilitar el análisis y el procesamiento de datos.

6. Parámetros técnicos

• ★Cable de control de detección:25m
• ★Se mide el radio mínimo de curvatura en la superficie del objeto: el eje longitudinal≥50 mm y la circunferencia≥125 mm
• Medida del grosor:Precisión 0,04 mm, rango 2 ~ 120 mm (acero)
• ★Distancia libre de trabajo / elevación: ≤ 4 mm
• ★No perpendicularidad de medición (normal para el transductor/sonda en relación con el objeto objeto de ensayo): ±25^o
• Frecuencia de excitación: 3,0~5,0 MHz, velocidad de medición: 16~1 veces/s
• Rango de velocidad del sonido:1000~9999 m/s, incremento de ajuste: 1 m/s
• Función de la puerta: puerta automática, puerta única manual, puerta doble manual
• El nombre de la empresa:Monitoreo de video: tanto la visión delantera como la retrovisión de cámaras duales, los píxeles dinámicos y estáticos son de 3 millones /2304×1296
• Proba magnética de temperatura normal: imanes débiles o menos permanentes, la succión magnética≤ 15N, de forma circular Φ30 × 44 mm de altura, peso ≤ 80 g
• ★Dimensión y peso del cuerpo del dispositivo de arrastramiento (aproximadamente): L380×W130×H120mm,6kg
• Temperatura de trabajo:-10 ~ +50°C

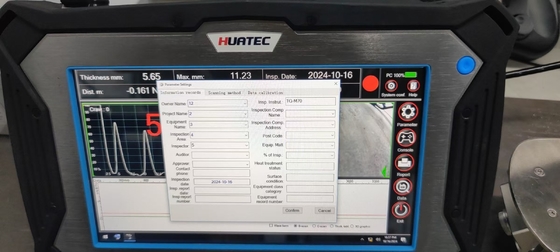

7. Software de análisis de mediciones

• Indicación simultánea del espesor, resultados de la exploración A y B
• Se emite directamente un registro de ensayo, ★ lista de valores de espesor, para facilitar el análisis y el procesamiento de datos.
• ★Compatible con el sistema operativo Win7/10 (32/64 bits)

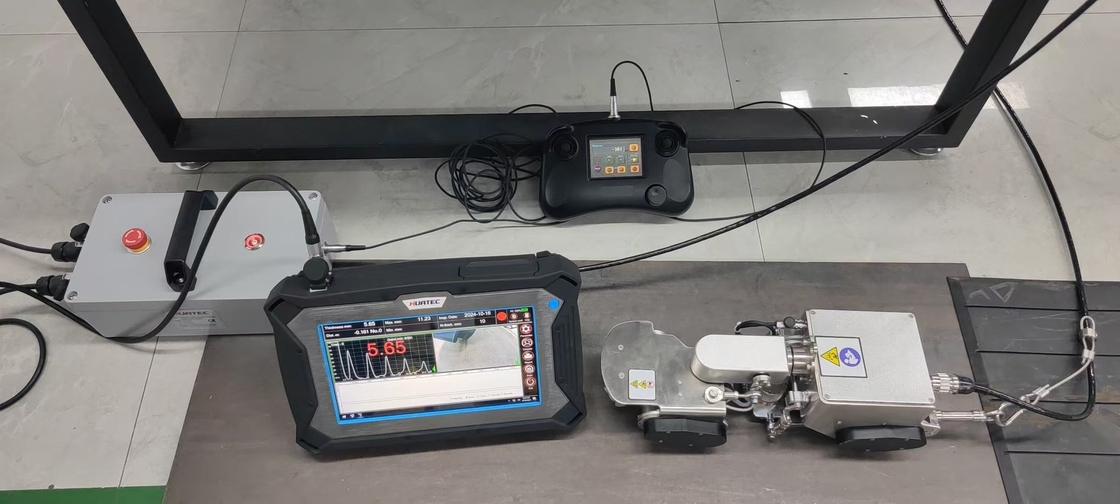

8. Lista de embalaje

• El equipo de ensayo/ordenador superior1 conjunto
• HUATEC TG-M70 rastreador magnético de dos ruedas (incluido el módulo de medición de vídeo y espesor) 1 juego
• Fuente de alimentación y caja de control1 pieza
• Manilla de control1 pieza
• Cables de control de ensayo1 juego
• Bloque de ensayo estándar (circular de acero al carbonoΦ30 × grosor 10 mm) 1 pieza
• Cuerpo a prueba de choques 1 pieza
• Prevención de caídas de las cuerdas de seguridad1 pieza (opcional)
