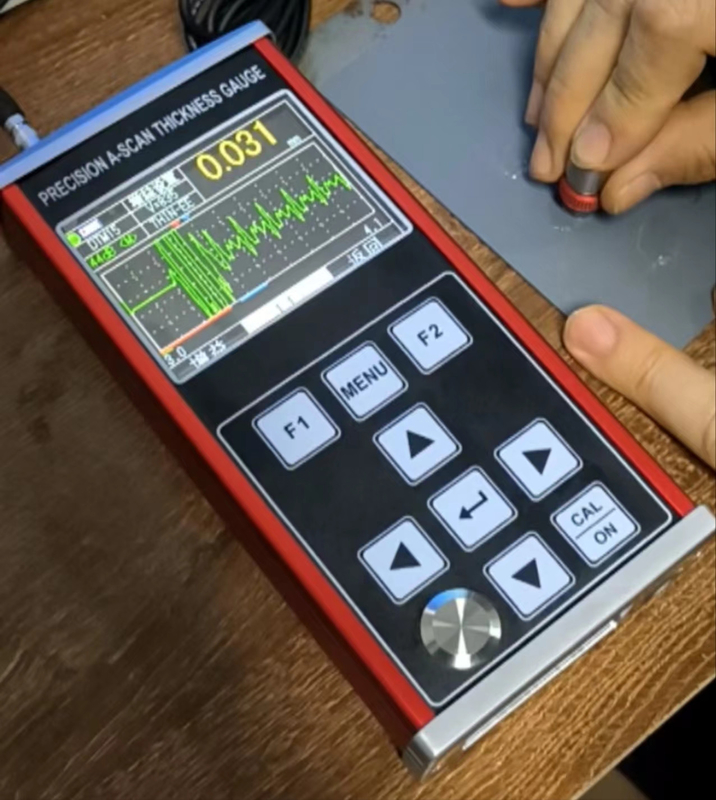

TG-6200 Medidor de espesor de revestimiento por ultrasonidos no metálicos portátil

Función principal

● Amplio rango de medición, espesor mínimo de medición, recubrimiento de 20um, espesor máximo de medición de 1800mm;

● Medición de espesor de alta precisión, la resolución de medición más alta hasta 0,001 mm; resolución repetible hasta ± 0,002 mm;

● Modo de escaneo A, modo de escaneo B, modo de visualización numérica;

● Con funciones de medición de recubrimiento a través y eco a eco para medir materiales con pintura y recubrimientos en la superficie;

● La capa de revestimiento y pintura de algunos materiales compuestos se puede detectar según la velocidad del sonido del material,y el espesor de cada capa de más de 10 materiales multicapa se puede medir al mismo tiempo, y el valor del grosor de cada capa puede cambiarse bajo el mismo eco;

● Una variedad de medidas: modo THIN, MB-E, E-E, Auto para cumplir con la medición convencional del grosor de la pieza de trabajo; modo THIN E-E para la medición de recubrimientos delgados;

● Los modos numéricos incluyen el modo de valor de espesor convencional, el modo de diferencia/reducción y el modo de valor máximo;

● Modo de ganancia: ganancia automática/manual;

● Se puede configurar el apagado manual y el apagado automático, con función de ahorro de energía;

● Puede utilizar una variedad de diferentes especificaciones de sondas, sondas gemelas y sondas de cristal único, hasta soportar sondas de alta frecuencia de 20 MHz;

● Soporta almacenamiento de gran capacidad, puede almacenar simultáneamente 100.000 valores de espesor, 500 grupos de forma de onda de escaneo A y 500 grupos de forma de onda de escaneo B;

● Tiene una variedad de métodos de calibración, admite calibración de un punto, calibración de varios puntos y modo de calibración manual, puede calibrar simultáneamente la velocidad del sonido y la posición cero de la sonda;Apoyar la calibración del camino V.

● Conversión imperial; se pueden cambiar milímetros e pulgadas;

● Display de chino e inglés;

Material aplicable

Medir el grosor del revestimiento de sustratos metálicos y no metálicos (vidrio, compuestos, plástico, hormigón, madera, etc.)

Adecuado para medir el grosor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámica, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos.

Principio básico

The principle of pulsed reflection ultrasonic thickness measurement is applicable to the measurement of ultra-thin film material or coating thickness that can make ultrasonic wave propagate in it at a constant speed and can be reflected from its back.

Parámetro de especificación
