Medidor de espesor de revestimiento multifunción de capa galvanizada de cobre con revestimiento de estaño

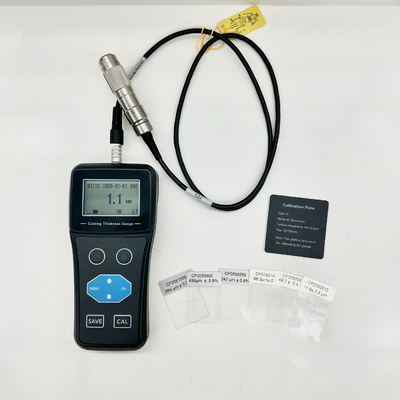

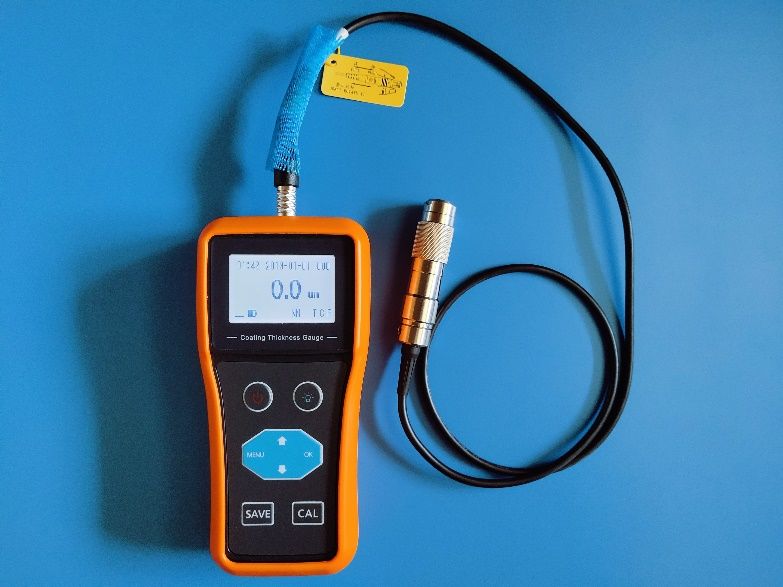

TG-6105 es un medidor de espesor de revestimiento portátil de corriente magnética y de Foucault. Puede medir de forma rápida, sin daños y con precisión el espesor de revestimiento en sustratos metálicos magnéticos (como acero, hierro, aleaciones y acero magnético duro, etc.) en el espesor de revestimiento magnético (como zinc, aluminio, cromo, cobre, caucho, pintura, etc.) y sustratos metálicos no magnéticos (como cobre, aluminio, zinc, estaño, etc.) en el espesor de la capa conductora (como caucho, pintura, plástico, película de oxidación anódica, etc.)

NM: Tipo de sonda, T: Revestimiento de estaño sobre cobre, C: Compensación de temperatura en tiempo real, P: único

Aplicación:

Se puede utilizar en el laboratorio, también se puede utilizar en el sitio de ingeniería, se utiliza ampliamente en la fabricación, la industria de procesamiento de metales, la industria química, la inspección de productos básicos y otros campos de prueba, es el instrumento necesario para la protección de materiales profesionales.

Estándar:

• GB/T 4956 -- 2003 Medición del espesor del revestimiento de revestimientos no magnéticos sobre sustratos magnéticos -- Método magnético
• GB/T 4957 -- 2003 Medición del espesor del revestimiento de revestimientos no conductores sobre metales de matriz no magnéticos por el método de corrientes de Foucault
• JJG 818 -- 2018 Instrumento de medición de espesor de revestimiento de tipo magnético y de corrientes de Foucault
• JB/T 8393 -- 1996 Instrumento de medición de espesor de revestimiento de tipo magnético y de corrientes de Foucault
• GB/T 15675-2008 Chapa y fleje de acero revestido con aleación de zinc-níquel electrogalvanizado continuo
• GB/T 2518-2008 Chapa y fleje de acero galvanizado en caliente continuo

Características:

• Adopta un chip de muestreo de alta precisión y un modelo de calibración especial, con tecnología avanzada de compensación de temperatura en tiempo real, puede lograr una medición precisa de rango completo y puede medir con precisión el espesor de la capa de galvanoplastia y óxido ultra delgada por debajo de 20um
• se puede medir al mismo tiempo el espesor de la capa galvanizada y el peso unitario (versión en gramos)
• admite una variedad de especificaciones de sonda, la sonda se puede volver a emparejar con el instrumento principal después del desgaste, prolongando efectivamente la vida útil de la sonda
• tiene medición de un solo punto de alta precisión, medición de escaneo, medición de peso unitario (versión en gramos TG-6105P), medición de diferencia, medición promedio y otros modos de medición
• tiene calibración de punto cero, calibración de un punto, calibración de dos puntos y funciones de calibración básica, puede corregir automáticamente el error del sistema
• tiene la función de almacenamiento de datos y se puede agrupar a los datos guardados para el análisis estadístico
• puede establecer los límites superior e inferior del valor de espesor, más allá del rango de alarma automática de zumbido
• con función de indicación de estado de acoplamiento, comprensión intuitiva del estado de medición
• muestra información rica, incluido el valor de espesor, el estado de acoplamiento, la información de cantidad eléctrica, el tiempo de prueba, el estado de almacenamiento, etc.
• Módulo Bluetooth incorporado (versión Bluetooth opcional) e interfaz Mini-USB, impresora Bluetooth opcional y puede comunicarse con PC o dispositivos terminales inteligentes para la transmisión de datos por cable e inalámbrica
• admite medición en línea en tiempo real, control de instrucciones (versión de instrucciones), el software host se puede actualizar
• puede estar equipado con interfaz de comunicación RS232, RS485, opcional para modelo en línea
• se puede personalizar el módulo de medición de espesor y el sensor de medición de espesor

Parámetros técnicos:

Guía de sonda de la serie TG-6105

Tipo de sonda		Sonda F (Inducción magnética)						Sonda N(corriente de Foucault)
Uso		Revestimiento no magnético sobre sustrato metálico magnético						Revestimiento no conductor sobre sustrato metálico no magnético
Tipo de sonda		FM	FL	FX	FT	FS	FH	NM	NL
Rango de medición (μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Precisión de medición (μm)	Calibración básica	±(0,5+1% H)	±(1+2% H)	±(1+3% H)	±(1+1% H)	±(0,5+1% H)	±(1+2% H)	±(0,5+1% H)	±(1+2% H)
	Calibración de punto cero	±(1+2% H)	±(1+3% H)	±(2+5% H)	±(1+2% H)	±(1+2% H)	±(1+3% H)	±(1+2% H)	±(1+3% H)
Min. Radio de curvatura		convexo 1,5 mm	convexo 1,5 mm	convexo 10 mm	convexo 1,5 mm	convexo 1 mm	convexo 1,5 mm	convexo 3 mm	convexo 6 mm
Min. Radio de área		Φ7mm	Φ7mm	Φ40mm	Φ7 mm	Φ3mm	Φ7mm	Φ5mm	Φ7mm
Grosor crítico de la placa		0,5 mm	0,5 mm	2 mm	0,5 mm	0,2 mm	0,5 mm	0,3 mm	1 mm
Temperatura (°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Dirección de medición
Ámbito de aplicación común		Sonda estándar   Capa de pintura de revestimiento convencional, etc.	Capa de pintura de sonda más gruesa, revestimiento por pulverización, etc.	Capa anticorrosión de sonda ultra gruesa,   Capa de protección contra incendios, etc.	El área estrecha dentro de la tubería con sonda de ángulo recto	Sonda pequeña, pieza de trabajo pequeña, sujetador, etc.	La sonda de alta temperatura puede soportar una alta temperatura de 300℃	Capa de óxido de sonda estándar, revestimiento por pulverización,   Estaño chapado en cobre, cromado	Revestimiento de sonda más grueso, revestimiento de pintura, etc.

Guía de modelos de la serie TG-6105

Nota: Puerto de comunicación RS232/485 y otros opcional para el modelo en línea
