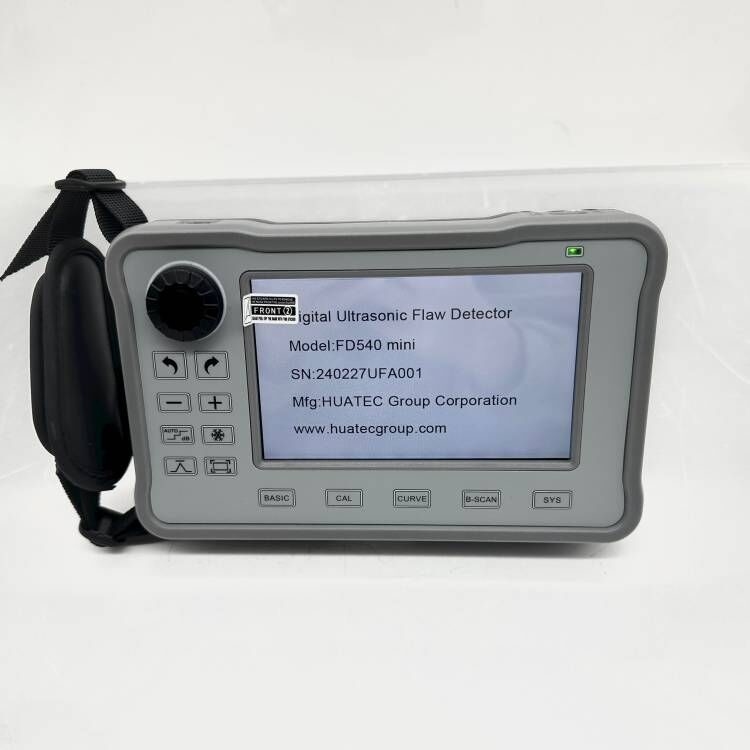

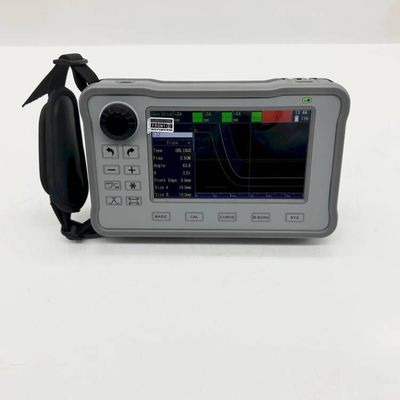

FD540mini Detector de fallas por ultrasonido portátil de alta sensibilidad para transporte ferroviario
Breve introducción
FD540mini detector de defectos ultrasónicos es un nuevo tipo de producto de prueba ultrasónica lanzado por nuestra empresa, ampliamente utilizado en industrias como calderas, recipientes a presión, energía, petróleo, químicos,petróleo en alta mar, tuberías, construcción naval, automóviles, fabricación mecánica, metalurgia, procesamiento de metales, estructuras de acero, transporte ferroviario, energía nuclear, universidades, etc.localiza, evaluar y diagnosticar varios defectos internos (grietas, suelturas, poros, inclusiones, etc.) en piezas de trabajo.fuerte resistencia, alta sensibilidad, respuesta rápida y una frecuencia máxima de emisión repetitiva de hasta 10000 Hz. Es un producto de detección de fallas ultrasónicas extremadamente portátil.
Parámetros técnicos
| Rango de detección |
10 m ((acierro de carbono de onda longitudinal)
(Requisitos de rendimiento metrológico:
≥3500 mm)
|
| Modo de pulso |
Pulso agudo, onda cuadrada, onda doble cuadrada |
| Voltagem de pulso |
25V 300V ajustable 25V |
| Ancho del pulso |
0ns 500ns ajustable de forma continua, 10ns de velocidad |
| Amortización |
fuerte y débil ajustable |
|
Repetición del pulso
frecuencia
|
con una frecuencia de transmisión de más de 100 Hz,
con un ritmo de 10 Hz
|
| Ganancias |
120 dB, ritmo 0.1 dB, 1 dB, 10 dB |
| Ancho de banda |
0.1MHz 20MHz |
| Filtro de ondas |
1M ~ 5M |
| Pantalla de visualización |
5.0 pulgadas LCD, el tamaño de la pantalla efectiva es 108 mm de largo y 64 mm de ancho |
| Resolución |
800×480 |
| Interfaz del instrumento |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| El sistema de alarma |
Puerta A, alarma B |
| Interfaz de salida |
USB de tipo C |
| Modo de detección |
Onda completa, media onda positiva, media onda negativa, RF |
| Puerta |
Independiente A,B |
| Modo de medición |
Pico, lado de la ola |
| Memoria |
Tarjeta SD 1G |
| Guardar contenido |
Grabación continua de un solo fotograma, de varios fotogramas (≤ 200 fotogramas) |
| Modo cuantitativo |
Curva DAC, curva AVG (DGS) |
| Funciones auxiliares |
Apoyo táctil, teclado virtual, PD rápido
Carga, ganancia automática, memoria máxima, congelación
|
|
Detección de fallas
las normas
|
Las condiciones de las condiciones de trabajo de los trabajadores5No obstante lo dispuesto en el apartado 1, los Estados miembros podrán exigir a las autoridades competentes que se abstengan de aplicar las medidas previstas en el presente Reglamento. |
| Tamaño y peso |
183 mm × 113 mm × 45 mm 780 g, incluida la batería |
| Batería |
12 horas |
| Unidad |
Métrico, imperial |
| Temperatura de funcionamiento |
-10°C ∼55°C |
| Cargador |
General AC 100 240V, 50 60Hz" |
| Resolución |
36 dB
(Requisitos de rendimiento metrológico:≥ 26 dB)
|
| Rango dinámico |
40 dB
(Requisitos de rendimiento metrológico:≥ 26 dB)
|
| Margen de sensibilidad |
60 dB
(Requisitos de rendimiento metrológico:≥ 42 dB)
|
| Linealidad vertical |
20,8%
(Requisitos de rendimiento metrológico:≤ 6%)
|
|
En el plano horizontal
linealidad
|
00,6%
(Requisitos de rendimiento metrológico: ≤ 2%)
|
| Lenguaje |
Chino/Inglés |
Características
1: La carrocería es ligera y adecuada para el manejo con una sola mano.
2: PD65W carga rápida + 12 horas de duración de la batería.
3: pantalla de alta definición IPS de 5,0 pulgadas con una nueva interfaz de usuario.
4: Soporte de toque en pantalla completa, operación rápida con gestos, teclado virtual, fácil de usar
5: Con DAC, AVG, ganancia automática, memoria de pico, color de media duración, B-escaneo y otras funciones profesionales.
6: Incluye el cambio de chino e inglés, exportación de datos a tarjeta SD, actualización en línea, captura de pantalla y muchas otras funciones prácticas.

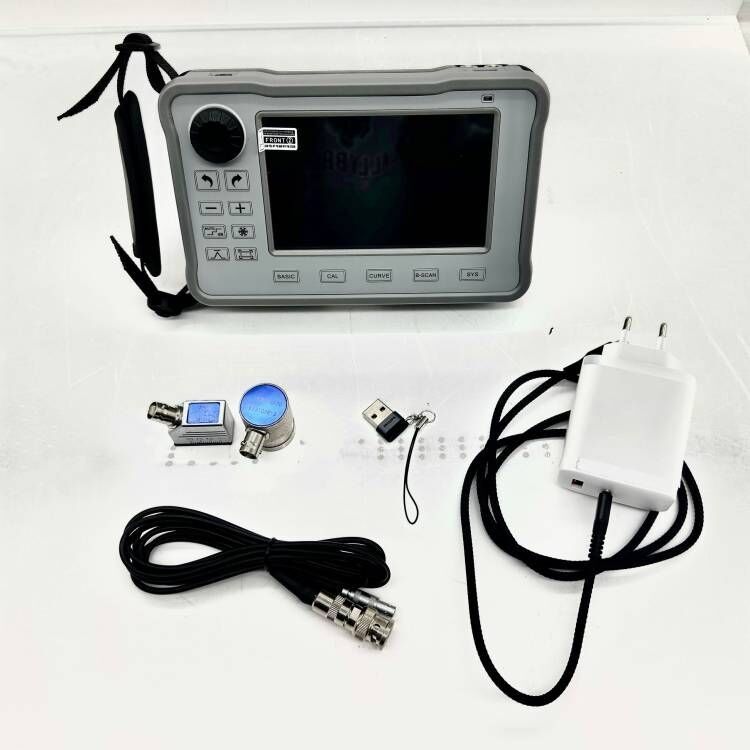

Configuración estándar
| Número de serier y |
nombre |
Número |
| 1 |
Anfitrión FD540mini |
1 |
| 2 |
Probe (sonda recta de alta precisión, sonda de ángulo) |
2 |
| 3 |
Línea de la sonda |
2 |
| 4 |
Cargador |
1 |
| 5 |
Línea eléctrica |
1 |
| 6 |
Manual de instrucciones |
1 |
| 7 |
Certificado de conformidad |
1 |
| 8 |
Tarjeta de garantía |
1 |
| 9 |
Banco de energía |
1 |
