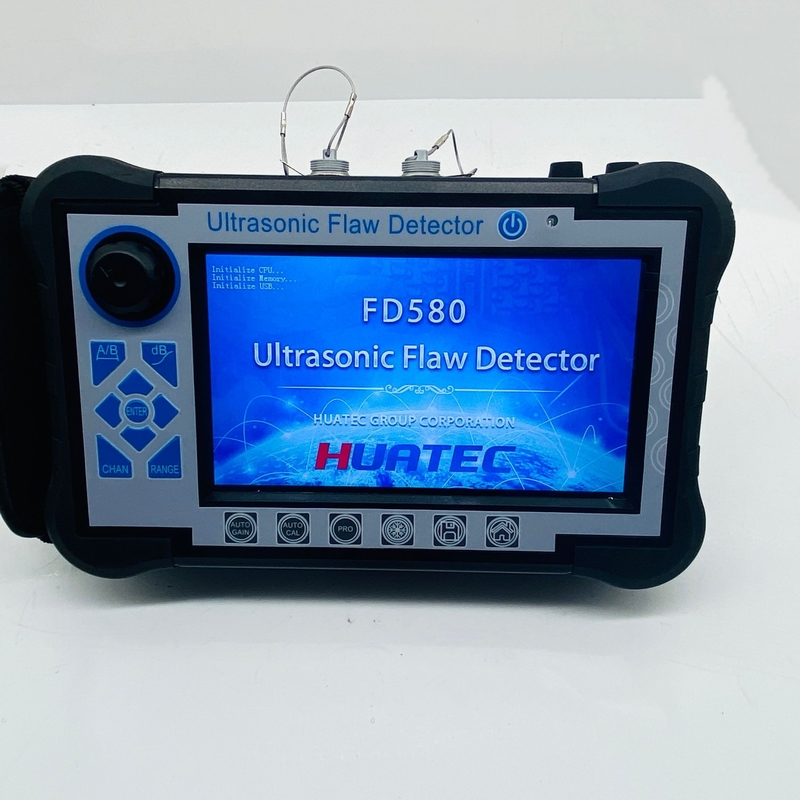

FD580 Detector de fallas de grietas por ecran táctil digital
Introducción
El detector de fallas ultrasónico digital es de tipo avanzado, que es pantalla táctil, puede detectar con precisión, localizar,evaluar y diagnosticar varios defectos dentro de la pieza de trabajo, tales como:agrietamientoSe ha aplicado a la energía eléctrica, petroquímica, caldera y recipiente a presión, estructura de acero, militar, aeroespacial, transporte ferroviario,automóvilLa tecnología de la prueba no destructiva es un instrumento esencial para la industria de los ensayos no destructivos.
Especificación técnica
| Muestra |
Pantalla de color TFT de 7 pulgadasResolución de 800*480 |
| Modo de funcionamiento |
Botón, giratorio, pantalla táctil |
| Fuente de alimentación |
Batería de iones de litio |
| Capacidad de la batería |
5.0Ah |
| Válvula de potencia |
12 V |
| Cantidad de potencia |
1 |
| Tiempo de trabajo |
≥ 8 horas |
| Entrada del adaptador |
Las emisiones de gases de efecto invernadero de los Estados miembros se determinarán en función de las emisiones de gases de efecto invernadero de los Estados miembros. |
| Salida del adaptador |
12 V de corriente alterna |
| Potencia del adaptador |
36 W |
| Almacenamiento de datos |
Tarjeta SD ((16G) |
| El sistema de alarma |
1 |
| Temperatura de trabajo |
-10°C ≈ 45°C |
| Temperatura de almacenamiento |
-20°C ≈ 60°C |
| Grado IP |
Protección IP65 |
| Dimensión |
245*155*55 mm |
| Peso |
1.18kg (incluida la batería) |
| Modelo de UT convencional |
| Tipo de conector de la sonda |
LEMO 00 |
| Tipo de canal |
Canal único |
| Número del canal |
Grupo 500 (se puede escalar) |
| Tipo de pulso |
Onda fuerte negativa |
| Válvula de transmisión |
50-350V, paso en 50V |
| Amortización |
560Ω |
| Ganancias |
0 ~ 110 dB, paso:0.5/2/6/12 dB |
| Obtenga buenos ajustes |
-4 ~ +4 |
| Compensación de la superficie |
Todo el rango de ganancia |
| Frecuencia de trabajo |
0.5 ~ 20 MHz; |
| Tipo de sonda |
Solo, doble, a través, tipo de inmersión |
| El filtro |
Tres opcionales:
1~4 MHz/0,5~10 MHz/2~20 MHz
|
| Modo de detección |
El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero. |
| Rechazo |
0 ~ 80%, paso 1% |
| Rango de ensayo |
0~15000 mm,rango de visualización mínimo:15 mm ((en acero) |
| Velocidad del material |
100 ~ 20 000 m/s |
| El desplazamiento del pulso |
-10 ~ 1000 mm |
| P DELAY |
0 ~ 200 us |
| VAL-X |
0 ~ 100 mm |
| Guía |
Inspección de soldadura, chapa y forja |
| Punto de prueba |
Pico/X-val/J val |
| Medidas |
Puerta:valor de amplitud,valor de amplitud en dB,rango,distancia horizontal,distancia vertical,valor de diferencia entre puertas A y B
Cursor:2 cursores cruzados, puede probar la distancia horizontal y vertical, y la distancia entre los cursores ((bajo la función de escaneo B)
|
| Puerta |
Puerta de arranque: todo el rango |
| Ancho de la puerta:todo el rango |
| Nivel de la puerta: 10 a 90%, paso: 1%. |
| Corriente |
DAC, máximo seis curvas, cumple con las normas NB/T 47013, GB/T 11345, GB/T 29712 y otras normas |
| TCG, hasta seis curvas |
| Variación de las tasas |
| Otras funciones |
pantalla completa, interruptor del cursor ((rango/altura/horizonte), ganancia automática única/continua ((10~100%, paso 10%), comparación de eco, eco completo, pico de envolvente, memoria máxima, escaneo rápido, modo externo, captura de pantalla |
| Pico de congelación/profundidad de grieta/expansión de la puerta//modificación de la superficie curva/escaneo B/simulación de soldadura plana//video |
| El sistema de alarma |
Alarma de luz y sonido |
| Restos de sensibilidad |
≥ 65dB ((200mm Φ2FH),2.5PΦ20) |
| Error de linealidad horizontal |
≤ 0,3% |
| Error de linealidad vertical |
≤ 3% |
| Error de linealidad de la amplitud |
≤ ± 2% |
| Precisión del atenuador |
20 dB ± 1 dB |
| Rango dinámico |
≥ 32 dB |
| Resolución a distancia |
≥ 26 dB |
| Nivel de ruido |
< 40 × 10-9 añosV/ |
| |
|
|
Características
●Cuantificación y posicionamiento de alta precisión para satisfacer los requisitos de detección a distancia y cerca
●La zona ciega de campo cercano es pequeña, puede cumplir con los requisitos de detección para tuberías de pequeño diámetro y de paredes delgadas.
●Función de calibración automática: calibración automática de un solo botón, fácil de operar, sonda de prueba automática
●Mostrar automáticamente la posición del eco de defecto ((Profundidad:d, Horizontal:p,Distanza:s, Amplitud,dB,ф))
●Cambia las tres escalas libremente ((Profundidad:d, Horizontal:p,Distancia:s)
●Auto ganancia, envoltura de pico, funciones de memoria de pico, que pueden mejorar la eficiencia de detección.
●Registra automáticamente el proceso de detección de fallas y la reproducción dinámica
●Cálculo del valor φ:Detección de fallas por sonda recta, puede encontrar automáticamente la onda más alta para convertir el valor φ
●500 canales independientes (pueden ampliarse), que pueden introducir y almacenar libremente las normas de detección de cualquier industria, no necesitan llevar los bloques estándar para la inspección in situ.
● Almacenar y reproducir libremente 500 ondas de escaneo A y datos
● Las curvas DAC, AVG y TCG (compensación de profundidad) se generan automáticamente y se pueden segmentar.
●14 normas de inspección integradas
●Libres de introducir cualquier estándar de la industria
●La amplitud y la intensidad del pulso pueden ajustarse
●Función de escaneo B y escaneo en color B;
●Puede comunicarse con el ordenador y exportar WORD.
●Caixa de plástico ABS IP65, resistente y duradera, resistente al agua y al polvo, con una excelente capacidad antiinterferencia
●Usar software de comunicación (inalámbrico) para analizar informes de impresión de datos, etc.;
● 260.000 colores de pantalla de verdadero color, adecuado para el entorno de trabajo bajo luz fuerte o poca luz
●Batería de litio de alto rendimiento, que puede trabajar de forma continua durante 8-10 horas
● Registro de reloj en tiempo real: fecha de detección de fallas en tiempo real, registro de seguimiento de tiempo y almacenamiento
●Protección contra apagones, datos de almacenamiento no pueden perderse
●Los parámetros de detección de fallos se pueden probar automáticamente o preestablecer
●Rechazo digital, no afecta la ganancia y la linealidad
●Compensación de las ganancias: la atenuación Db puede corregirse para la rugosidad de la superficie, las superficies curvas, la detección de defectos a larga distancia de piezas gruesas, etc.
●Puede operar el detector de defectos mediante software en el PC, logrando el objetivo de un detector de defectos controlado por ordenador para detectar

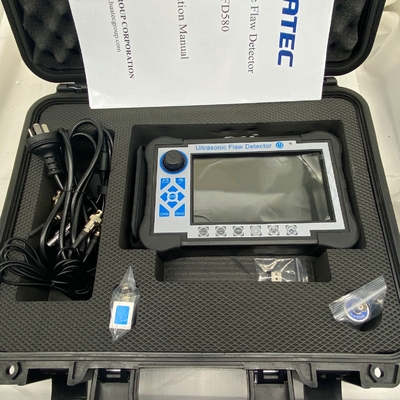

Configuración estándar
|
|
Nombre |
Cuota del año |
| 1 |
Unidad principal |
1 |
| 2 |
Adaptador de alimentación |
1 |
| 3 |
sonda de conexión del cable BNC-C6 |
2 |
| 4 |
Cuadro de instrumentos |
1 |
| 5 |
Manual de instrucciones |
1 |
| 6 |
Probe recta de 10 mm y 2,5 MHz |
1 |
| 7 |
Proba de ángulo 13x13 K2 2,5MHz |
1 |
| 8 |
Tarjeta de garantía |
1 |
