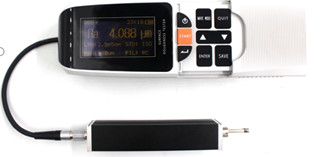

SRT-6671 Probador de rugosidad de la superficie de pantalla OLED de múltiples parámetros de gran alcance
Características del instrumento
● Procesador ARM para el control y el procesamiento de datos, alta velocidad, bajo consumo de energía;
● Sistema operativo de trasplante de software en tiempo real, soporte para el procesamiento paralelo de múltiples tareas;
● ¿Qué es?Amplio rango y múltiples parámetros: Ra, Rz, Rq, Rt, Rp, Rv, R3z y otros 13 parámetros;
● Pantalla OLED de alto brillo de 128*64, autoiluminación, amplia temperatura, ángulo de visión completo;
● Muestra información rica, intuitiva, puede mostrar todos los parámetros y gráficos;
● Compatible con las normas nacionales ISO, DIN, ANSI, JIS;
● Batería de litio recargable incorporada, puede mostrar las instrucciones del proceso de carga, el operador puede conocer el grado de carga en cualquier momento;
● Con el icono del indicador de la batería restante, pide a los usuarios que se carguen a tiempo;
● Gran capacidad de almacenamiento de datos, la máquina FLASH puede almacenar 200 grupos de datos originales y forma de onda;
● Almacenamiento de tarjetas Micro SD escalables, hasta 16G;
● Compatible con una variedad de sensores: sensor estándar, sensor de agujero pequeño, sensor de ranura, sensor de ranura profunda;
● Optimizada la estructura del sensor, el valor medido es más estable;
● Utilizando la interfaz USB, puede conectar la computadora y la impresora, puede realizar la actualización en línea de software incrustado.
Parámetros técnicos
Máquina anfitriona
| Parámetros |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Rango de medición |
¿ Qué pasa?0.025-12,5 μm |
| Rango mostrado |
¿Qué es esto?0.005-16μm;Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm;RS,RSm:1mm;Rmr:0-100% ((%Rt);Rsk:0-100% |
| rango de medición del eje z |
± 20 μm,± 40 μm, ± 80 μm |
| Resolución máxima de la pantalla |
0.001 μm |
| El filtro |
RC, PC-RC, GAUSS, DP |
| Duración del muestreo l |
0.25 mm,0.8 mm,2.5 mm |
| Duración de la evaluación L |
(1-5) l ((opcional), l es la longitud de muestreo |
| Capacidad máxima de accionamiento |
17.5 mm/0.7 pulgadas |
| Duración mínima de la carrera del accionamiento |
1.3mm/0.052 pulgadas |
| Error de indicación |
≤ ± 10% |
| Indica la variabilidad del valor |
≤ 6% |
| Modo de muestra |
128×64 OLED Cristal líquido de red (luz espontánea) |
| Fuente de energía |
Batería de litio recargable |
| Dimensiones generales |
Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Peso |
440 gramos |
Sensor de la misma
| Indice de rendimiento del sensor |
| Principio de detección |
Tipo de inductancia |
| Rango de medición |
160 μm |
| Radio de la punta del lápiz |
5 μm |
| Material de la punta de la aguja |
Diamante |
| Fuerza de medición |
4mN ((0.4gf) |
| Ángulo de punta del lápiz |
90° |
| Radius de curvatura del deslizamiento |
45 mm |
Rango de aplicación:
SRT-6671 ampliamente utilizado en mecanizado, aeroespacial, piezas de automóviles, comunicaciones, energía eléctrica, electrónica y otras industrias.Oficina de supervisión técnica, el tribunal del fiscal especial y demás.

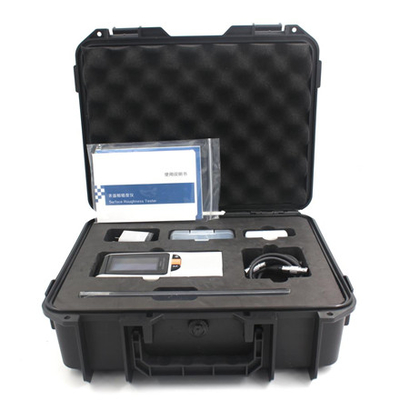

Configuración estándar
| Nombre del producto |
Cuota del año |
Nombre del producto |
Cuota del año |
| Máquina anfitriona SRT-6671 |
1 |
Sensor estándar RS100 |
1 |
| Placa de muestra estándar |
1 |
Adaptador de alimentación |
1 |
| Vestido de sensor |
1 |
lista de embalaje |
1 |
| Placa de ensayo |
1 |
Tarjeta de garantía |
1 |
| Especificación |
1 |
Certificación |
1 |
Accesorio opcional
Plataforma de marmol de medición del medidor de rugosidad
- La varilla de tornillo se levanta y baja, y la ranura en V se coloca en la plataforma para medir la pieza de trabajo con una forma más pequeña, lo que puede mejorar la precisión de la medición.
- Tamaño de la plataforma de granito: 350 mm × 195 mm × 340 mm
- Alteza de elevación vertical: 300 ± 1 mm
- Error de retorno hacia arriba y hacia abajo: ≤ rotación de la rueda manual 1 / 6 círculo
- Peso: 10Kg
Medidor de rugosidad para medir la plataforma de hierro fundido
- Alturas de elevación: 300 ± 1 mm;
- Error de retorno: no más de 1 / 6 de la rueda de mano.
- tamaño de la plataforma de medición: 340 mm × 180 mm × 20 mm.
Impresora BT
Impresora térmica opcional de 58 mm para imprimir fácilmente los resultados de las mediciones.
