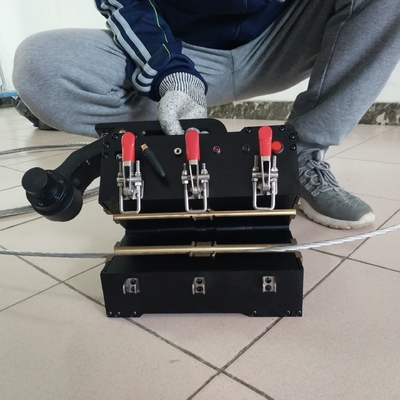

Detector de fallas de cuerda de alambre HRD-100 todo en uno con sensor inalámbrico ligero

HUATEC WiFi Detector de fallas de cable magnético HRD-100 con sensor inalámbrico todo en uno

1. Especificaciones

Las normas: GB/T21837-2008, ASTM E1571-2001 (especificación estándar para el examen electromagnético del cable de acero ferromagnético), GB/T5972-2006/ISO 4309:90, GB8918 ◄ 2006

Rango de detección:Φ1,5 mm46 mm (elegir una manga de cobre diferente, 20 mm, 28 mm, 34 mm, 46 mm opcional ahora)
Velocidad relativa entre el sensor y el cable:0.06.0 m/s Mejor opción:0.3 ∙ 1,5 m/s
Disposición máxima entre la manga de guía y la cuerda de alambre: 2·6 mm,disposición permitida: 0·15 mm

Tipo de archivo de salida: Excel

Alarma: alarma acústica y luminosa
Detección de la ubicación de la cuerda de alambre rota
Precisión del juicio cualitativo: 99,99%
Evaluación cuantitativa
Error de repetibilidad de la sensibilidad: ±0,055%
Error de visualización: ±0,2%
Error de detección de la ubicación, ((L): ±0,2%
Potencia: 5 V fuente de alimentación del ordenador
Peso del sensor: < 10 kg (sensor normal)

Temperatura del medio ambiente: -10°C~40°C

Presión del aire: 86 ~ 106Kpa

Humedad relativa: ≤ 85%

El sistema de ventanas del detector de cable de alambre es el producto de renovación del sistema GB que se basa en la teoría del software DOS y la ideología de guía de alarma de visualización en tiempo real utiliza Visual Basic6.0 la fundación del lenguaje de programación, continúa la compilación para convertirse.

Esta parte del hardware del sistema utiliza el sensor magnético avanzado nacional y extranjero y el módulo de muestreo de investigación y desarrollo independiente unifica, a través de la conducción WIFI,almacenamiento directo de datos en el ordenador.

Esta parte del software del sistema está en la base de análisis de transformación de wavelet, al utilizar la base del lenguaje de programación Visual Basic 6.0, lleva a cabo la compilación para convertirse.Lograr las funciones tales como la adquisición y control de datos, análisis de datos, visualización de datos, almacenamiento de datos y así sucesivamente.la señal dinámica de datos observados y su situación de cambio, y el resultado obtenido en tiempo real muestra y envía la alarma; el software aumentó la función de evaluación automática;En el defecto parcial demostrado en el aumento de la sección transversal y el porcentaje de la superficie total de la secciónEl software y Windows son completamente compatibles, se adaptan al funcionamiento de inercia del usuario, utiliza los archivos de Word en el informe de examen de producción.

Este software de sistema puede ser compatible con el detector de cable de cable de computadora DOS software de muestreo de datos de formato, y puede analizar el procesamiento de la misma.

El sistema de ventanas adoptó un procedimiento de funcionamiento independiente y el sistema de examen seguro, puede ser convenientemente adecuado para cada tipo de ordenador moderno,y completa una serie de procedimientos de examen.

2. Sistemas Demandas

2.1 Disponibilidad del hardware de los ordenadores

Procesador: por encima de Celeron 1.5GHz
Memoria: 128 MB
Disco duro: 10G
Conexión: WIFI

Monitoreo: por encima de VGA

2.2 Demanda del entorno de software:

• Este sistema admite el sistema operativo Windows XP, WIN7, WIN8, WIN10, Linux, etc.

• Necesito instalar la plataforma de Microsoft Office Word.

3Introducción del sensor

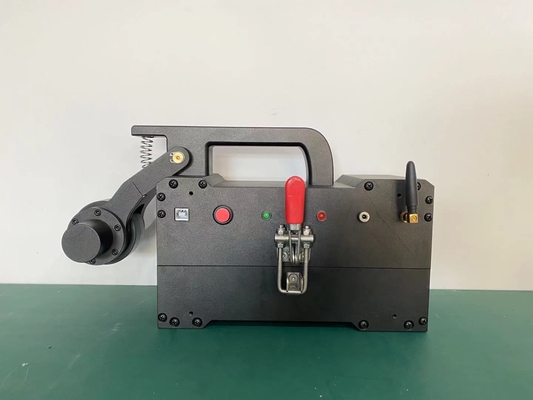

Sensor magnético: El sensor está compuesto por el localizador de desplazamiento (rueda de conducción, codificador), la instalación de magnetización y la organización de muestreo.la cuerda de alambre y tiene el movimiento relativo, entonces puede recoger la señal.

Localizador de desplazamiento: la rueda de conducción giró un círculo, el codificador fotoeléctrico envía el pulso de instrucción de muestreo, realizando un muestreo de espacio igual.

Instalación de magnetización: Cuando la cuerda de alambre y tiene el movimiento relativo, se completa a la cuerda de alambre de magnetización axial.

Organización de la toma de muestras: cuando el cable y el sensor tienen el movimiento relativo,el elemento Hall compuesto por el canal de muestreo transformará la cuerda de alambre condición de cambio de fuga de flujo magnético en la señal de voltaje de simulación.
