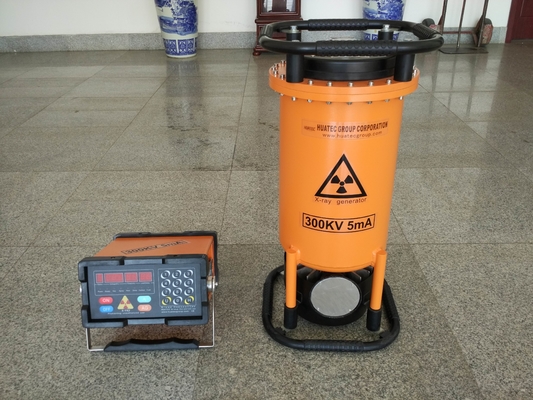

XXG-3005 Detector de fallas de rayos X portátil con tubo de rayos X de cerámica
Breve introducción
El detector de fallas de rayos X de la serie XXG/XXQ producido por nuestra empresa, la corporación del grupo HUATEC, que adopta técnicas de pulso de frecuencia variable y de frecuencia constante.Los controladores de la serie XXG/XXQ tienen una nueva estructuraSe basa en el sistema de control de microcomputadora y la estructura modular, lo que hace que la máquina integral obtenga una mejor estabilidad y fiabilidad.Para la comodidad de los clientesNuestro generador adopta aislamiento de gas, enfriamiento por aire forzado y ánodo conectado a tierra.y tiene excelentes propiedades de pequeño volumen y peso ligeroLos productos han sido ampliamente utilizados para pruebas no destructivas en la industria de vuelos espaciales, industria de ingeniería de soldadura, industria de construcción naval, industria de tuberías de calderas, industria de ingeniería petroquímica,fabricación de aeronavesLa industria del automóvil, la industria del mantenimiento, la industria de defensa, etc.
Parámetros principales
|
Tipo de producto
Sección 1
|
Las demás partidas |
| espesor máximo de penetración acero (A3) |
50 mm |
| Distancia focal |
Las demás: |
| Tiempo de exposición |
5 minutos |
| Tipo de película |
La ciudad de Tianjin III |
Película de plomo doble pantalla de intensificación
|
0.03 |
| Disponibilidad de la habitación oscura |
20 ± 2 °C |
| Desarrollo |
5 minutos |
| Negreza |
1.5 |
| Ingreso |
Ventilación (V) |
220V ± 10% de las frecuencias 50-60 Hz |
| Capacidad (KVA) |
2.0 |
| Producción |
Voltagem del tubo (KVP) |
Entre 150 y 300 |
| Corriente del tubo (mA) |
5 |
| Estabilidad |
± 1% |
|
Radiografías
El tubo
|
Enfoque en mm2 |
1.5 por uno.5 |
| Ángulo de radiación |
40 ± 5° |
| Sensibilidad |
k≤1,8% |
| Modo de funcionamiento |
Funcionamiento intermitente, tiempo de irradiación a tiempo de enfriamiento es 1:1 |
|
Radiografías
El controlador
|
Dimensión |
270 × 270 × 140 |
| Peso |
9 kg de peso |
| Estructura del circuito |
Control de micro-ordenador, estructura modular, mensaje de voz |
|
Radiografías
El generador
|
Refrigerador |
Refrigeración por aire forzado |
| El aislamiento |
SF6 Aislamiento de gas |
| Presión de trabajo |
0Las partidas de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje |
| Dimensión |
Se trata de un sistema de control de las emisiones de gases. |
| Peso (kg) |
32 kilos |
| Temperatura de trabajo |
-10°C−+40°C |
Características:
◆Adoptar el control por microcomputadora y la estructura modular, con una fuerte capacidad antiinterferencia y una alta automatización y rendimiento fiable.
◆La configuración de los parámetros, el proceso de trabajo y la indicación de problemas se indicarán en la pantalla LED.
◆La llave de envejecimiento independiente está diseñada para envejecer la máquina convenientemente.
◆ Tiempo de irradiación a tiempo de enfriamiento es 1:1.
◆El controlador puede reconocer automáticamente el tipo de generador de rayos X.
◆Se introduce el panel de color a prueba de agua y polvo y el teclado de sonido digital para que los parámetros de exposición se seleccionen rápida y precisamente.
◆Asegurar la seguridad en el uso del instrumento, que está instalado con sobrevolución, bajovolución,
Dispositivo de protección contra sobrecorriente, bajocorriente y sobre temperatura.
◆Se ha diseñado una cerradura de seguridad única que protege al operador de los daños causados por la radiación.
◆Adoptar el rango más amplio de valores kv y resolver el problema de dificultad del rango radiográfico corto.
◆Función de retraso de exposición ------ el tiempo de retraso puede ajustarse a menos de 10 minutos para mantener al operador a salvo del lugar de trabajo.
◆Se ajusta a varios generadores y funciona de forma fiable.
◆El número de exposiciones puede acumularse.
(Después de que la unidad esté lista, pero antes de pulsar la tecla "ON", puede pulsar la tecla "A" (técnica de retraso) tres veces para comprobar el número de exposiciones, y pulsar cualquier tecla para regresar).
◆Con la salida de la lámpara de advertencia de rayos y el terminal de conexión del cable de bloqueo puerta-máquina.
(Bloqueo de la puerta con la máquina, cuando se abre la puerta principal, el instrumento corta automáticamente el alto voltaje para proteger al operador)

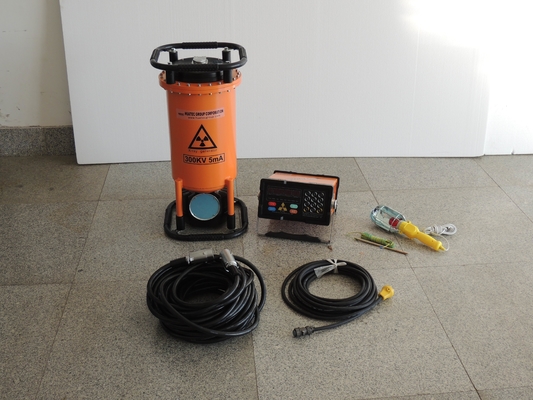

Entrega estándar
Tubo de rayos X de cerámica direccional 1 piezas
Generador 1 conjunto
Conexión de cable de alta tensión25 metros 1 piezas
Control 1 Conjunto
Cable de alimentación 10 metros 1 pieza
Cable de conexión a tierra 5 metros 1 pieza
Accesorios
1 conjunto ((Incluyendo: lámpara de alarma,1 piezas; letra de plomo, 1 caja; casetes de película oscura 5 piezas; pantalla de intensificación 5 piezas; penetrámetro de alambre (IQI) 1 conjunto; fusible1 pieza)
