Sistema de radiografía digital de panel plano digital de rayos X industrial
Características:
1) Cumplir con la última norma NB/T 47013.11-2015
2) Transformación digital del sistema de detección de imágenes en tiempo real de rayos X
3) Inspección de las imágenes digitales portátiles en el lugar
4) Rango dinámico de 16 bits
5) 120 μm de píxeles, alta resolución 4,0 lp/mm
6) Conversión de imágenes de rayos X eficiente de yoduro de cesio CsI
7) 25cmX30cm campo de visión de imagen

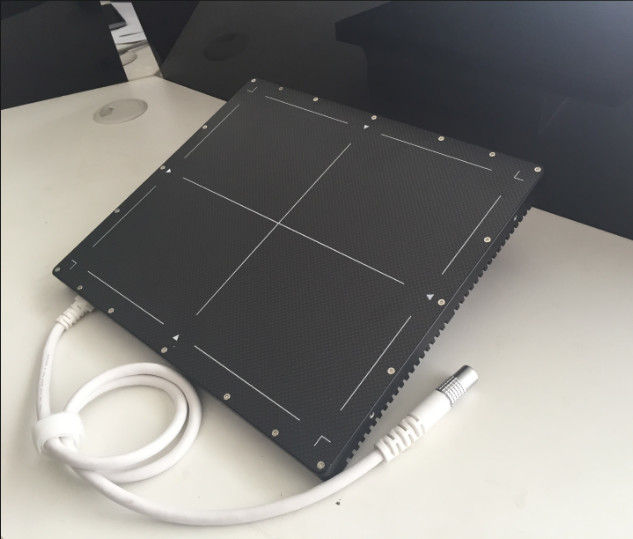

Detector de panel plano digital de rayos X para la industria
Parámetros básicos:
| Modelo |
Se trata de la HDR-2530. |
| Tamaño de píxel |
120 mm |
| Conversión A/D |
16 bits |
| Scintillador |
CsI:TI o GOS |
| Rango dinámico |
> 12000:1 |
| Resolución espacial límite |
4.0lp/mm |
| Área de obtención de imágenes |
250 mm por 300 mm |
| Matriz de píxeles |
2560x2048 |
| Tasa de lectura |
2s |
| Rango de energía |
20 a 320 kV |
| Las dimensiones |
333 mm x 282 mm x 15 mm |
| Peso |
2 kilos |
| Interfaz de datos |
Gigabit |
Software para el procesamiento y mejora de imágenes digitales
Mejora de imagen e integración de sistemas de almacenamiento Actualmente, las funciones de procesamiento y filtración más prácticas están especialmente diseñadas para sistemas de imágenes en tiempo real de rayos X.que puede aumentar la sensibilidad de las imágenes procesadas en 0Con la ayuda del puerto Ethernet de alta velocidad, puede ayudarle a obtener imágenes estáticas e imágenes dinámicas al mismo tiempo, y guardarlas en formato de imagen de 8/16 bits,y puede grabarse directamente en discos DVD para almacenamiento permanente, que es conveniente para el archivo y revisión de los datos de prueba, al tiempo que ahorra costos de prueba y espacio de archivo.
Conexión y control de las tabletas
1) conexión de panel plano de red de gigabit, y solicita el estado de la conexión y el fallo
2) Corrección de desplazamiento/ganancia/mal pixel
3) Se puede seleccionar la corrección de desplazamiento/ganancia/mal pixel, si se superpone o no
4) Impedido de proporción de visualización
5) Recordador de la velocidad de fotogramas actual
6) Impresión del progreso del procesamiento por software
7) Muestra de valor gris de los píxeles
Display y procesamiento de imágenes en tiempo real
1) ROI de imagen en tiempo real mapeo rápido de escala de grises, que es conveniente para la observación rápida de imágenes efectivas de la región de interés
2) Display en tiempo real reducción integral del ruido: 2/4/8 cuadros opcionales
3) Procesamiento por algoritmo de visualización en tiempo real: película negativa/color/binarización
4) Impresión en tiempo real de agudización y mejora de la imagen
5) Colección de integración de imágenes: 8/16/32/64/128/256 superposición de cuadros
6) Grabación de vídeo continua: formato de compresión opcional
7) Nombramiento de imágenes/vídeos y compilación automática de secuencias de nombres
8) 0-65536, ajuste de escala de grises de 16 bits
9) Ajuste de gama/contraste/brillo/umbral
10) Marca de información de la imagen, el contenido múltiple es opcional
Procesamiento de imágenes estáticas
1) ROI rápido de escala de grises de mapeo, que es conveniente para la observación rápida de imágenes efectivas de la región de interés
2) bmp / png / jpg / tiff ((8bit/16bit) / RAW / su / dcm lectura de archivos
3) Grayscale / película negativa / color falso / binarización / agudización / procesamiento de algoritmos de mejora
4) Vidrio de aumento, 1-5 veces la observación de aumento
5) Voltear la imagen
6) Ajuste de gama/contraste/brillo/umbral
7) Calibración y medición del tamaño, y la información requerida se puede marcar en la imagen
Verificación automática del indicador de calidad de imagen de alambre duplex (opcional)
Cumplir con los requisitos de la norma NB/T 47013.11-2015 "Ensayo no destructivo de equipos a presión en pruebas de imagen digital de rayos X", verificación automática del indicador de calidad de imagen de doble filamento,y puede determinar el SNR.

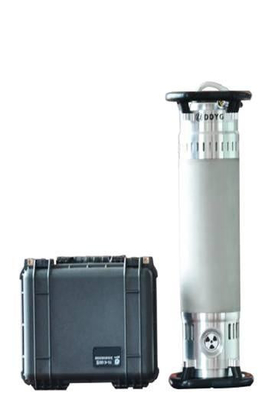

Detector de fallas portátil de rayos X de alta frecuencia
El rendimiento principal:
1) Exposición continua en condiciones de 35°C 300kv/3mA, 250kv/3mA;
2) Amplio rango de voltaje de entrada para satisfacer la fuente de alimentación de varios generadores;
3) Ligero, fuerte penetración, rendimiento estable;
4) Más adecuado para su uso en ambientes hostiles y húmedos;
5) La interfaz de operación es intuitiva y fácil de operar;
Principales parámetros técnicos
| nombre del proyecto |
Se trata de una serie de medidas de control. |
Se trata de un producto que se utiliza para la fabricación de productos químicos. |
| Generador de rayos X |
Peso |
27 kg de peso |
25 kg de peso |
| Las dimensiones |
Se aplicará el requisito del punto 3. |
Se aplicará el requisito del punto 3. |
| El controlador |
Peso |
11 kg de peso |
11 kg de peso |
| Las dimensiones |
410 × 228 × 300 (L × B × H) |
410 × 228 × 300 (L × B × H) |
| Tamaño del foco |
3.0 por 3.0 |
3.0 por 3.0 |
| Ángulo de radiación |
40° × 40° |
40° × 40° |
| La penetración máxima ((Fe) |
Se aplicarán los siguientes requisitos: |
60 mm (A3) |
| rango de ajuste de kV |
120 ∼ 300 kV |
70 ∼ 250 kV |
| mA Rango de ajuste |
0.5 ¢3 mA (pasos de paso de 0,1 mA) |
0.5 ¢3 mA (pasos de paso de 0,1 mA) |
| Potencia máxima |
900 W |
900 W |
| Valor de la radiación de fuga |
máximo de 5,0 msv/h |
máximo de 5,0 msv/h |
| Temperatura de funcionamiento |
-20 ̊C+50 ̊C |
-20 ̊C+50 ̊C |
| Temperatura de almacenamiento |
-25 ̊C+70 ̊C |
-25 ̊C+70 ̊C |
| Válvula de tensión |
85 ∼ 264 VAC |
85 ∼ 264 VAC |
| Frecuencia de potencia |
45 ∼ 65 Hz |
45 ∼ 65 Hz |
