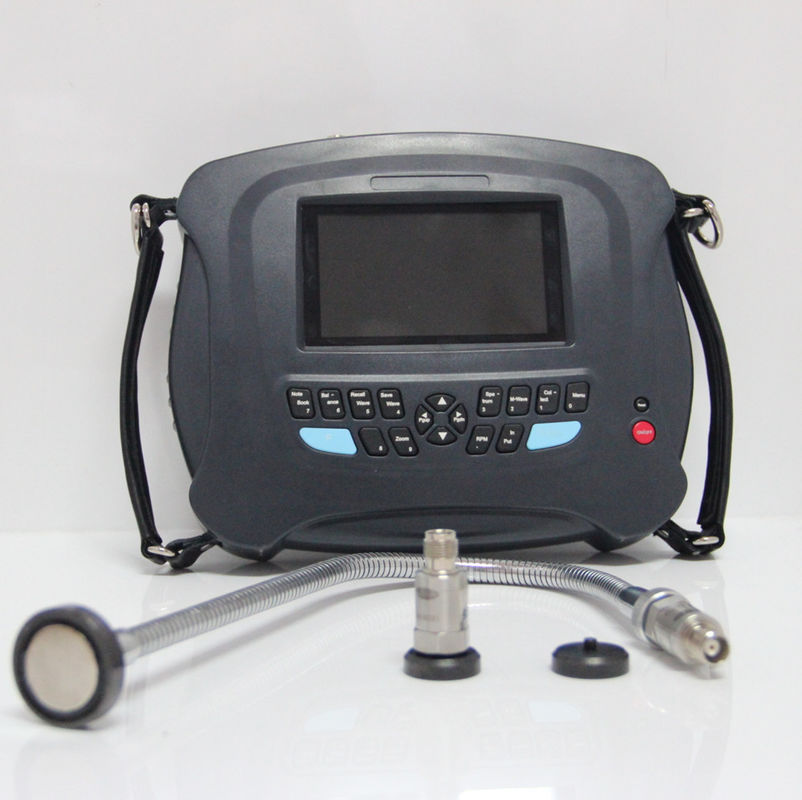

HG-904B4 Analista de vibración de espectro FFT multifuncional de 4 canales
HUATEC HG-904B 4 canales un instrumento multifuncional, cuenta con un puerto de entrada versátil que puede conectarse a varios tipos de sensores.y tecnologías de diagnóstico de fallas, integrando en una sola unidad las capacidades de monitorización del estado del equipo y de diagnóstico de fallos.
El analizador Instrumento incluye la función de adquisición de datos de vibración de cuatro canales,que puede completar la medición de vibración en el sitio y almacenar automáticamente decenas de miles de valores de características de vibración y espectros de puntos de mediciónTambién puede mostrar uno a cuatro canales de formas de onda y espectros sincronizados en el sitio.Completar la verificación del equilibrio dinámico de una sola y dos caras en el lugar.BT4 y IP54
| Función principal |
Modelo |
| modelo |
HG-904B4 |
HG-904B2 |
| Cantidad de canales |
Cuatro canales |
canal doble |
| Principales funciones |
|
1"Inspección síncrona de tres canales, con valores de aceleración, velocidad, desplazamiento y de envolvimiento del eje recogidos simultáneamente en cada canal,así como gráficos del espectro de frecuencias de los parámetros de alarma.
|
- Sí, es cierto. |
1 canal |
| 2"Adquisición sincronizada de cualquier parámetro, cualquier rango de frecuencia y cualquier gráfico en un solo canal o en múltiples canales. |
1 o 2 o 3 o 4 canales |
1 o 2 canales |
| 3Seguimiento del eje, análisis de inicio-parada, pruebas de impacto. |
- Sí, es cierto. |
No |
| 4"Monitoreo en tiempo real de los valores del hardware y análisis en tiempo real de gráficos de tendencia para cualquier parámetro y cualquier rango de frecuencia; análisis en tiempo real del espectro de frecuencias y la forma de onda. |
1 o 2 o 3 o 4 canales |
1 o 2 canales |
| 5"Tecnología de control de los pulsos de impacto del rodamiento (evaluación de la lubricación y el impacto del rodamiento) " |
Opcional (Notas de orden) |
Opcional (Notas de orden) |
| 6,1 o 2 de equilibrio de plano |
- Sí, es cierto. |
- Sí, es cierto. |
| 7Sistema de análisis de software de gestión de equipos |
- Sí, es cierto. |
- Sí, es cierto. |
| 8Puede conectarse a ICP, sensor de carga, sensor de desplazamiento de corriente de redondo, sensor de velocidad magnetoeléctrica |
- Sí, es cierto. |
- Sí, es cierto. |
| 9Análisis de fase relativa |
Opcional (Notas de orden) |
Opcional (Notas de orden) |
Función principal:
Puertos de entrada multifuncionales para diversos sensores: (piezoeléctricos, electromagnéticos, de corriente de red, ICP)
-- pantalla a color de 5 pulgadas con interfaz china para una visualización clara y hermosa
-- Gran espacio de almacenamiento con un disco duro de 16 GB que puede almacenar automáticamente decenas de miles de valores de características de vibración y espectros de puntos de medición
-- Cuatro canales de adquisición sincronizada con muestreo AD de 24 bits
-- 1600,3200,6400 o 12800 líneas de espectro FFT
-- Interfaz de comunicación USB 2.0 con una nueva pantalla de menú estilo ventana china para una operación más fácil
-- Frecuencia de análisis hasta 35 KHZ con 8 niveles opcionales
-- Análisis dinámico de alta velocidad de funcionamiento completo, incluyendo espectro de amplitud, espectro de potencia, espectro logarítmico, etc.
-- Mostrar varios valores de las características del dominio de tiempo, incluyendo el valor de pico, valor de pico-pico, valor efectivo, factor de pico, sesgo, kurtosis, etc.
-- Múltiples funciones de análisis y diagnóstico: análisis de rodamientos y engranajes (análisis de demodulación de la envolvente), diagnóstico de fallas, (prueba de golpe) diagnóstico de frecuencia natural, etc.
-- Almacenamiento y reproducción de datos/registros para el equilibrio del rotor
-- El peso de ensayo puede eliminarse o conservarse de forma selectiva y su calidad puede estimarse
-- Operación de equilibrio de alta precisión con equilibrio rápido para medir y mostrar valores de vibración, amplitudes, fases
-- Detección y diagnóstico de fallas de rodamientos/engranajes mediante demodulación de envoltura de hardware
-- Medición de velocidad, medición de ruido, medición de fase, diagnóstico de fase
-- Ajuste manual del umbral de activación (gran, mediano, pequeño)
-- Puede equiparse con el software EMD del sistema de gestión de equipos (incluida la base de datos de rodamientos)
Especificación del hardware:
| Las estadísticas |
Especificación |
| Modelo |
HG-904B4 cuatro canales / HG-904B2 doble canal |
| Cantidad de canales |
Cuatro canales de vibración, un canal de tacómetro |
| Principales funciones |
Adquisición sincrónica de varios parámetros, incluida la aceleración, la velocidad, el desplazamiento y la envoltura axial, por un solo canal o por varios canales |
| la exactitud |
± 5 por ciento |
| Conversión A/D |
Muestreo AD de 24 bits |
| Display de pantalla LCD |
Soporta la entrada de pantalla táctil, pantalla de color de 5 pulgadas |
| Rango del tacómetro |
Las partidas de los motores de las categorías M1 y M2 |
| rango de temperatura del instrumento |
-20 ̊55°C |
| rango de temperatura del sensor |
-20° ≈ 120° C |
| Batería recargable |
Batería de litio recargable 7.2V, 6800mA; tiempo de carga 7 horas, tiempo de trabajo continuo 8 horas |
| Cargador |
8.V, 2A |
| Biblioteca de diagnóstico |
Base de datos de rodamientos |
| Función y rango de medición |
Mide simultáneamente cuatro valores de parámetros y espectros de parámetros de alarma con una sensibilidad de 100 mv/g
aceleración de 0,1199,99 m/s2
Velocidad de 0,1199,99 mm/s
el desplazamiento de 1um?? 1999um
valor de la envoltura axial de 0,130 m/s2
|
| Función de análisis de software |
Análisis del espectro de vibraciones y de la forma de onda del dominio temporal, análisis de la envolvente, función de diagnóstico preciso de fallas para rodamientos (cuatro partes) Función de diagnóstico de fallas separada:El hardware del instrumento tiene una función de diagnóstico de fallas separada para recoger otros espectros de parámetros, cepstrum, espectro logarítmico y diagnóstico del espectro de potencia (adquisición y visualización en tiempo real) |
| Capacidad de almacenamiento |
16G |
| Interfaz externa |
Carga y comunicación USB2.0 |
| Función de salida del informe |
Detecta la salida del informe de datos |
| Rango de respuesta de la frecuencia de medición de vibraciones: |
2 ̊35KHz |
| Tipo de sensor conectable: |
Sensor de aceleración piezoeléctrica, sensor ICP, sensor de velocidad magnetoeléctrica, sensor de corriente Eddy |
Resumen del software:
Con el rápido desarrollo del Internet de las Cosas y las plataformas de big data, hemos integrado las ventajas funcionales de nuestro sistema de software existente y adoptado la plataforma Windows.Net 3.5-5.0,Suite de Microsoft Visual Studio 2019 para el desarrollo de aplicacionesLa comunicación entre el sistema de software y el colector adopta una arquitectura UDP unificada, y el sistema de software está diseñado con versiones tanto de red como independientes..Después de casi un año de esfuerzos, hemos lanzado la última versión del Sistema de Monitoreo y Diagnóstico Inteligente de Equipos Empresariales (en lo sucesivo, el sistema EMD).Utilizando las ventajas de la operación flexible del software de cliente y herramientas integrales de análisis, los usuarios pueden controlar los datos de manera más conveniente y analizar las causas de las anomalías de manera más efectiva.Recolectores de monitoreo inalámbricoAl mismo tiempo que analiza las tendencias de los datos en línea, el analizador portátil puede complementar la recopilación de datos para hacer el análisis de los equipos in situ más completo,Así se analizan de forma exhaustiva las tendencias y anomalías de las unidades, identificando con precisión las causas de las anomalías y maximizando la protección del equipo en el lugar.
