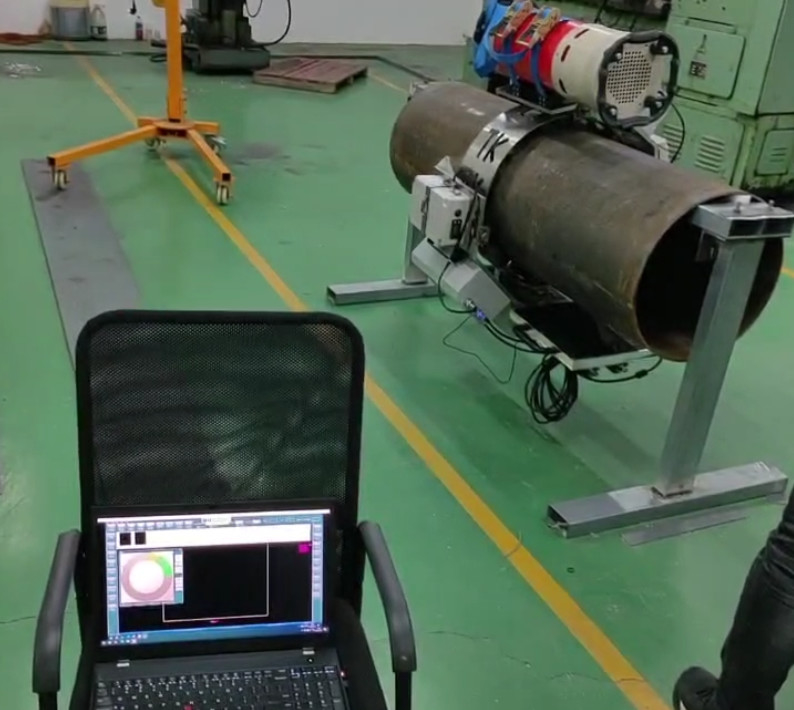

Sistema de detección de panel de detección de tuberías de pared exterior HXPC-200A DR
1- Introducción general
(1) Marca del equipo: HUATEC
(2) Modelo: HXPC-200A
(3) ElVelocidad de viaje:≥ 100 mm/s;
(4) El modo de marcha adopta el tipo de vía para garantizar la orientación vertical de la soldadura: ± 1 mm, la orientación de la dirección de marcha
Precisión: ± 1 mm;
(5) Puede satisfacer los requisitos de conducción de la máquina de rayos direccionales de doble pared de una sola sombra para tuberías con un diámetro inferior a 1600 mm;
6) Utilice el sistema de comunicación inalámbrica de banda doble 5G, distancia de control: 100 metros (tierra abierta);
(7) El uso de una batería de litio de baja temperatura integrada de 36 V, fácil de reemplazar, puede funcionar normalmente a menos 40 °C;
(8) Horario de trabajo:más de 8 horas;
(9) Consumo de energía: ≤ 150 W;
(10) Conducción síncrona con el vehículo de escalada de la pared del tubo (escáner plano) para completar los requisitos de detección de transiluminación DR de doble pared y una sola sombra

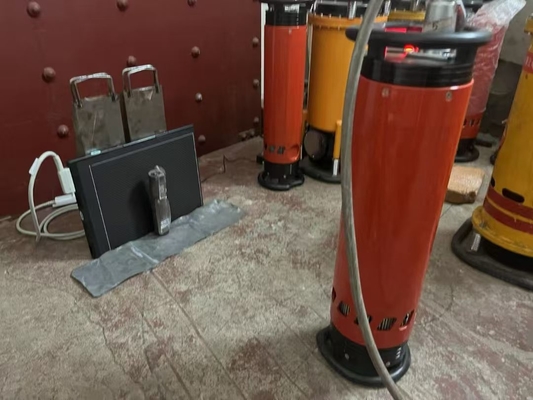

2Detector de fallas portátil de rayos X
Nombre del equipo: máquina portátil de detección de fallas de alta frecuencia de presión constante de rayos X
| Modelo |
XXG 300JYGF |
| Tubo de rayos X |
tubo metálico cerámico |
| Modo de alimentación del tubo de rayos X |
tensión constante |
| Rango de regulación de voltaje del tubo de rayos X |
50 a 300 kV |
| Paso de regulación del voltaje del tubo |
1 kV/paso
|
| Corriente del tubo de rayos X |
0.5-3.0 mA |
| Paso de regulación de la corriente del tubo |
0.1 mA/paso |
| Tiempo máximo de exposición |
99 minutos y 59 segundos
|
| Rango de ajuste de alta presión de retraso |
0-99 segundos
|
| Potencia máxima del tubo de rayos X |
900 W |
| Frecuencia de funcionamiento |
100 kHz
|
| Tamaño del foco |
Las condiciones de ensayo de la norma EN 12543 d=3,0 mm (ACIEC 336 1,5 mm)
|
| espesor de penetración |
65 mm (acero A3, distancia focal 700 mm, película HUATEC D7, negro negativo ≥ 2.0, 10 minutos)
|
| Tasa de carga temporal |
100% (a temperatura ambiente de 20°C, condiciones de potencia máxima)
|
| Ángulo de radiación |
40° x 55° |
| Filtro interno |
1 mmBe |
| Filtro adicional |
4 mm Aquevalente
|
| Tamaño de la cabeza del tubo |
φ295 mmx775 mm (incluido el anillo de extremo) |
| Peso de la cabeza del tubo |
29 kg de peso |
| Cable de conexión |
50M |
| Cable de alimentación |
10M |
| Tamaño del controlador |
465 mm x 154 mm x 323 mm
|
| Peso del controlador |
11.3 kg |
| Potencia de entrada |
200-250VAC, 47-400Hz y otras corrientes eléctricas |
| Método de enfriamiento por ánodo |
refrigeración por aire forzado |
| Temperatura ambiente permitida |
-20°C~+40°C |
3Los accesorios estándar incluyen:
Máquina de escalada de paredes exteriores de tubos con detector de panel DR
Máquina de rayos X, máquina de escalada de paredes exteriores de tuberías
Detector digital de planos 1024,76 μm, área de imagen 233 x 97 mm
Software de adquisición y procesamiento de imágenes digitales
Computadora portátil
Detector de fallas de rayos X de alta frecuencia de presión constante (direccional)
Esquena de guía de rastreo (personalizada según los requisitos del cliente): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4pcs.
