Estantería de cobre galvanizado de capa multifunción de revestimiento de espesor

Revestimiento de estaño sobre una capa galvanizada de cobre con un indicador de espesor de revestimiento multifuncional

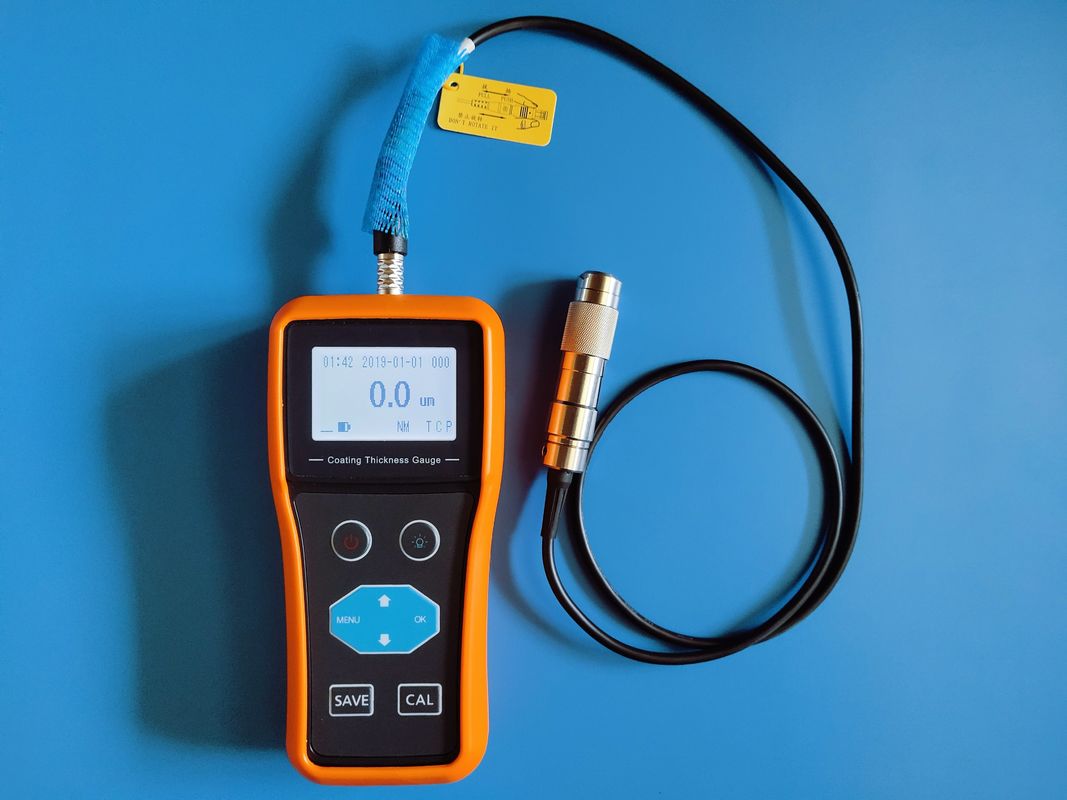

TG-6105 es un medidor de espesor de revestimiento portátil de corriente magnética y de remolino, puede medir rápidamente, sin daños, la precisión de los sustratos metálicos magnéticos (como acero, hierro,de aleación y acero magnético duro, etc.) en el espesor del revestimiento magnético (como zinc, aluminio, cromo, cobre, caucho, pintura, etc.) y en los sustratos metálicos no magnéticos (como cobre, aluminio, zinc, estaño, etc.).) en el espesor de la capa conductora (como el caucho), pintura, plástico, película de oxidación anódica, etc.),

NM:Tipo de sonda, T:Tina sobre cobre, C:Compensar la temperatura en tiempo real,P: medición única

Aplicación:

Se puede utilizar en el laboratorio, también se puede utilizar en el sitio de ingeniería, se utiliza ampliamente en la fabricación, la industria de procesamiento de metales, la industria química, la inspección de productos básicos y otros campos de prueba,es el instrumento necesario profesional de protección de materiales.

Estándar:

• GB/T 4956 -- 2003 Medición del grosor de recubrimiento de recubrimientos no magnéticos en sustratos magnéticos -- Método magnético
• GB/T 4957 -- 2003 Medición del grosor de recubrimiento de recubrimientos no conductores en metales de matriz no magnética mediante el método de corriente de redondo
• JJG 818 -- 2018 Instrumento de medición del espesor del revestimiento de tipo de corriente magnética y de remolino
• JB/T 8393 -- 1996 Instrumento de medición del espesor del revestimiento de tipo de corriente magnética y de remolino
• GB/T 15675-2008 Electrogalvanización continua, placas y bandas de acero recubiertas con aleación de zinc y níquel
• GB/T 2518-2008 Hojas y bandas de acero galvanizadas en caliente continuas

Características:

• adopta un chip de muestreo de alta precisión y un modelo de calibración especial, con tecnología avanzada de compensación de temperatura en tiempo real, puede lograr un rango completo de mediciones precisas,y puede medir con precisión el grosor de la electroalimentación ultrafina y la capa de óxido por debajo de 20um
• puede medirse al mismo tiempo el grosor de la capa galvanizada y el peso unitario (versión en gramos)
• admite una variedad de especificaciones de la sonda, la sonda puede volver a coincidir con el instrumento principal después del desgaste, prolongando efectivamente la vida útil de la sonda
• tiene una medición de punto único de alta precisión, medición por escaneo, medición de peso unitario (versión de peso en gramos TG-6105P), medición de diferencia, medición media y otros modos de medición
• tiene calibración de punto cero, calibración de un punto, calibración de dos puntos y funciones básicas de calibración, puede corregir automáticamente el error del sistema
• tiene la función de almacenamiento de datos y puede agruparse con los datos guardados para análisis estadístico
• puede establecer los límites superiores e inferiores del valor del espesor, más allá del rango de alarma automática de zumbido
• con función de aviso de estado de acoplamiento, comprensión intuitiva del estado de medición
• Muestra información completa, incluido el valor del grosor, el estado del acoplamiento, la información sobre la cantidad eléctrica, el tiempo de ensayo, el estado de almacenamiento, etc.
• Modulo Bluetooth incorporado (versión Bluetooth opcional) y interfaz Mini-USB, impresora Bluetooth opcional,y puede comunicarse con PC o dispositivos terminales inteligentes para la transmisión de datos por cable e inalámbrico
• admite medición en línea en tiempo real, control de instrucciones (versión de instrucciones), el software host se puede actualizar
• puede equiparse con interfaz de comunicación RS232, RS485, opcional para el modelo en línea
• puede ser personalizado módulo de medición de espesor y sensor de medición de espesor

Parámetros técnicos:

Guía de la sonda de la serie TG-6105

Tipo de sonda		Proyecto F (Inducción magnética)						Proyecto N(corriente de remolinos)
Utilización		Revestimiento no magnético sobre sustrato metálico magnético						Revestimiento no conductor sobre sustrato metálico no magnético
Tipo de sonda		FM	FL	Valores extranjeros	FT	FS (en inglés)	FH	NM	Países Bajos
Rango de medición ((μm)		0 ~ 1500	0 ~ 3000	0~10000	0 ~ 1500	0 ~ 500	0 ~ 3000	0 ~ 1500	0 ~ 3000
Precisión de medición ((μm)	Calibración básica	± 0,5% + 1% de H)	±(1+2% de H)	±(1+3% de H)	±(1+1% de H)	± 0,5% + 1% de H)	±(1+2% de H)	± 0,5% + 1% de H)	±(1+2% de H)
	Calibración del punto cero	±(1+2% de H)	±(1+3% de H)	±(2+5% de H)	±(1+2% de H)	±(1+2% de H)	±(1+3% de H)	±(1+2% de H)	±(1+3% de H)
Min. radio de curvatura		convexo 1,5 mm	convexo 1,5 mm	convexo 10 mm	convexo 1,5 mm	convexo 1 mm	convexo 1,5 mm	convexo de 3 mm	convexo de 6 mm
Radio de superficie mínimo		F7 mm	F7 mm	F40 mm	Φ7 mm	F3 mm	F7 mm	F5 mm	F7 mm
El espesor crítico de la placa		0.5 mm	0.5 mm	2 mm	0.5 mm	0.2 mm	0.5 mm	0.3 mm	1 mm
Temperatura ((°C)		0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 50	0 ~ 300	0 ~ 50	0 ~ 50
Dirección de medición
Ámbito de aplicación común		Probe estándar   Capa de pintura de recubrimiento convencional, etc.	Capa de pintura de sonda más gruesa, recubrimiento por rociado, etc.	una capa anticorrosiva de sonda ultra gruesa,   Capa de protección contra incendios, etc.	El área estrecha dentro de la tubería con sonda de ángulo recto	Proyecto de detección, pieza de trabajo pequeña, sujeción, etc.	La sonda de alta temperatura puede soportar altas temperaturas de 300 ° C	Capa de óxido de sonda estándar, recubrimiento por pulverización,   De las partidas de las demás partidas	Revestimiento de sonda más grueso, revestimiento de pintura, etc.

Guía del modelo de la serie TG-6105

Nota: RS232/485 y otro puerto de comunicación opcional para el modelo en línea
