HPA-22T1 Sistema de imágenes ultrasónicas en tiempo real

HPA-22T1 Sistema de imágenes de ultrasonido en tiempo real

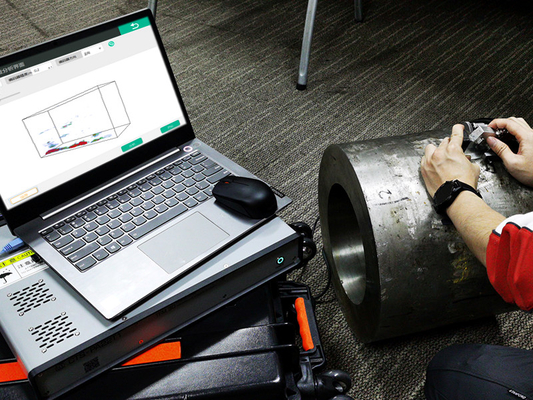

El HPA-22T1 es un nuevo sistema de detección de imágenes ultrasónicas rápidas de enfoque total (TFM) de 64 canales de matriz en fase paralela completa desarrollado independientemente por nuestra compañía. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

La plataforma industrial de metadatos RF de matriz en fase que puede procesar directamente los datos originales completos por computadora.

Especificaciones:

Características:

• Modelo de algoritmo de reconstrucción de enfoque total (TFM)
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• 64 canales de hardware de matriz completamente paralela en fase
  Con 64 canales de hardware de matriz completamente paralela, puede recopilar hasta 4096 datos FMC de ondas de tipo A en tiempo real con una profundidad de muestreo de 2 m.
• Detección de imágenes de enfoque total en tiempo real (TFM)

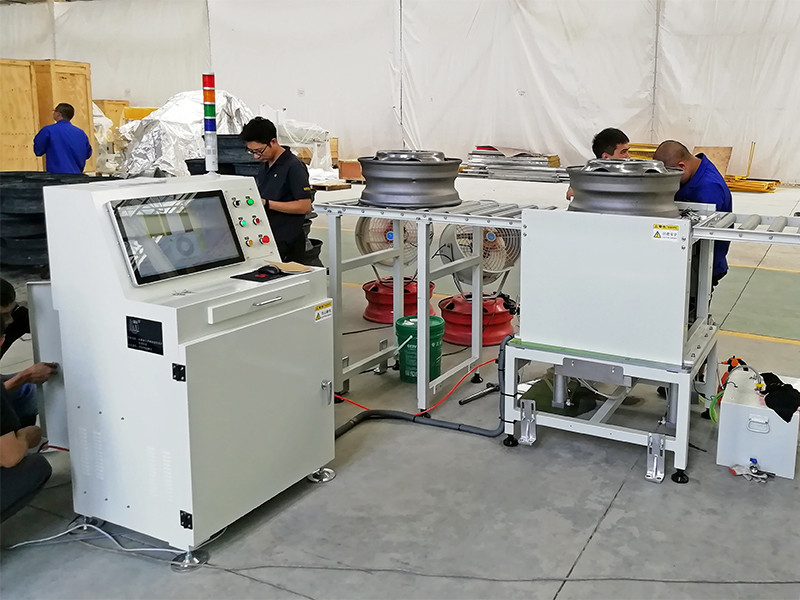

  Apoyar la detección de imágenes rápidas de materiales compuestos aeroespaciales soldaduras de botones de líneas de ferrocarril de alta velocidad llantas y ejes de ruedas de locomotoras eléctricas tornillos de palas de turbinas eólicas y soldaduras de botones de paredes gruesas.
• Imágenes rápidas por escaneo C
  Basado en el enfoque total 2D (TFM) combinado con el posicionamiento del codificador, se puede realizar una imagen rápida de escaneo en C para los materiales detectados.
• Modulo de enfoque total de onda transversal 3D (TFM)
  Basándose en la sonda bidimensional y las cuñas correspondientes, se puede realizar la detección en tiempo real del área de soldadura para formar una pantalla gráfica 3D estereoscópica;3D-TFM combinado con el codificador puede formar una imagen de detección 4D intuitiva y transparente del área de soldadura.
• Múltiples modos 3D-TFM
  Una variedad de soluciones TFM para soldaduras fundidas y forjadas; una alternativa ideal para la inspección RT de soldaduras austeníticas de acero inoxidable de paredes medianas y gruesas.
• Detección 4D en tiempo real
  3D-TFM se combina con el codificador para formar una imagen de detección 4D en tiempo real y la velocidad de escaneo es de hasta 100 mm / s.
• Detección por el MTF de piezas especiales
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• Almacenamiento de datos originales y generación de informes
  El sistema proporciona funciones tales como el almacenamiento de datos de matriz completa original y el almacenamiento de resultados de ensayos, el análisis cuantitativo de la ubicación del defecto, etc.puede proporcionar informes de ensayo de acuerdo con el formato de informe requerido por los usuarios..
