HUATEC FD-GT-1010 Detector digital de fallas por ultrasonido
Especificaciones:
| Atenuador |
Cada 12 dB ± 1 dB |
| Ruido de entrada equivalente |
< 80 × 10-9 añosV/√HZ |
| Pulso de transmisión |
onda cuadrada negativa; tensión ajustable de 25 a 250 V en continuidad, con paso de 25 V; anchura ajustable de 30 a 1000 ns en continuidad, con paso de 5 ns.con una longitud superior o igual a 10 ns, y el pulso se optimizará en el motor. |
| Modos de ensayo |
Unidad única/dual |
| Amortización |
400,80Ω |
| Frecuencia de trabajo |
Banda ancha y banda estrecha en cambio.0.5-15MHz; estrecho:1.5 ¢ 3MHz |
| Ganancias |
0.0·110.0dB, pasos: 0.1/1.0/2.0/6.0dB; incremento de paso automático de aceleración en el cambio 0.1 Db |
| Opción de velocidad |
10001500m/s, ajustable en continuidad; 30 velocidades predeterminadas para materiales comunes |
| Cubierta |
0.0·10000 mm (onda longitudinal de acero), ajustable en continuidad, paso mínimo 0,1 mm |
| Rectificación |
positivo, negativo, en plena acción, RF |
| Umbral y alarma |
Dos umbrales/puertas con accionamiento de hardware opcional, condiciones de alarma en tiempo real |
| onda progresiva, onda regresiva y figura DAC; señal de alarma acústica u óptica |
| Modo de medición: pico, borde delantero |
| Muestra |
5.7" LCD de color TFT, resolución 640×480 |
| Cambio de pulso |
-7,5 ‰ 3000 μs |
| Proba a cero |
0 ~ 999,9 μs |
| Frecuencia repetitiva del pulso |
25-800 Hz, ajuste automático |
| Error de linealidad vertical |
≤ 3% |
| Error de linealidad horizontal |
≤ 0,4% |
| Exceso de sensibilidad |
≥ 60dB (200Φ2 agujero de fondo plano) |
| Resolución |
≥ 36 dB ((Modelo de la sonda: 5MHz 14 mm de diámetro) |
| Rango dinámico |
≥ 32 dB |
| Rechazo |
(090%) %; sin perjuicio de la linealidad y de la ganancia |
| Nivel de ruido |
< 10% (onda longitudinal de acero, 250 mm) |
| Puerto |
conector de transmisión: Q9 (BNC) |
| HOST de USB |
| Puerto micro SD |
| Fuente de alimentación |
Batería Li de gran capacidad y sin efecto de memoria, potente durante 6 8 horas |
| Cargador incorporado (o subcontratado); potencia de CA: 220V |
| Normas de ultrasonido |
compatibles con la norma EN 12668-1 |
| de acuerdo con JB/T 10061-1999 |
| Peso |
alrededor de 1,50 kg (batería y cargador incorporados) |
| Dimensión |
246 mm × 166 mm × 47 mm |
La 13a Competición de Habilidades Profesionales de Sistemas de Ingeniería de Construcción en 2017, el único instrumento designado oficialmente.
El primer concurso nacional de habilidades profesionales militar-civil en 2016, el único instrumento designado oficialmente.
Modelo FD-GT-1010 detector digital de fallas ultrasónicas está desarrollado con la técnica líder en el mercado nacional: accionamiento de onda cuadrada.Es un dispositivo de alto precio-a-costoSe ajusta a la nueva norma de buques TSG R0004-2009 y a la norma europea EN12668-1:2010.
La pantalla equipada se basa en una pantalla TFT de alta resolución 1/2-T-R (640×480), manteniendo una buena condición de trabajo al aire libre o bajo una intensa luz solar.La energía se suministra por batería de 6-8 horas de vida en servicio ininterrumpido.
Solo pesa 1,5 kg. Es aplicable en el campo de trabajo móvil o aéreo para petrificación, recipientes a presión, energía eléctrica y transporte ferroviario.
Características:
- Los circuitos sofisticados con una frecuencia de muestreo de 640 MHz permiten al sistema reflejar rápidamente las señales de las fallas e interpretarlas con precisión hasta el detalle, sin importar cuán débiles y pequeñas sean.que garantiza la veracidad y la exactitud en tiempo real de las señales de eco.
- El avanzado motor de onda cuadrada hace que el dispositivo sea extraordinariamente penetrable con una alta relación señal-ruido cuando se aplica a materiales de alta atenuación o obras gruesas.tensión de accionamiento, y la resistencia a la amortiguación contribuyen a la alta resolución del dispositivo cuando se utiliza en obras finas o compuestos.
- Técnica de filtrado digital PIR para mejorar la relación señal-ruido.
- Pantalla TFT de 5,7 pulgadas de calidad (640×480), adecuada para trabajar al aire libre o a la luz del sol.
- De acuerdo con la norma EN 12688-1:2000, registro y almacenamiento prolongados y continuos, hasta las normas TSG R0004-2009.
- El ajuste automático de la velocidad a los materiales en los que se trabaja y la adaptación de los parámetros como el retraso de tiempo, el valor K a diferentes sondas; las figuras DAC y AVG podrían organizarse y dibujarse fácilmente.
- Puerto de tarjeta SD para almacenamiento masivo; puerto USB para un volumen extendido desde el disco en U, y para un control extendido desde el teclado o el ratón, realizando comunicación, transferencia de datos y salida en papel con el PC.
- Estructura y apariencia ergonómicamente optimizadas con mango ajustable en múltiples ángulos.Pesa 1,5 kg, incluida la batería incorporada y el cargador para un fácil uso y transporte.
Las condiciones de producción de los materiales de soldadura para el ensayo de las máquinas de soldadura de trenes

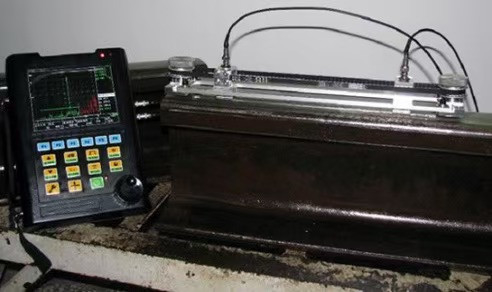

El escáner tándem para soldadura de costura del carril - HSCQc1-H2 está diseñado para detectar inclusiones, agujeros, rarefacción dentro de la parte central de la costura de soldadura de la sección transversal del carril.
Características
1El escáner está equipado con dos sondas que se mueven en direcciones opuestas.
2La trayectoria sonora total permanece en el pedazo de acero del carril.
3Coloque el escáner equipado con un par de sondas T-R en la parte central de la pieza del carril, y ajuste la perilla a medida que la sonda se mueva desde el punto de partida de la regla al primer plano,que llevará a cabo el proceso de detección desde la cabeza hasta el fondo de la sección transversal de la costura de soldaduraLa profundidad de la falla se puede leer desde la regla, el escáner es absorbente a las materias magnéticas.
4Con una estructura simple, un peso ligero y una alta durabilidad.
5Puede combinarse con cualquier instrumento UT con pares de conectores T-R.
6Más portátil en combinación con los modelos HUATEC FD-GT-1010 y FD-GT-1020 y adecuado para el trabajo de campo.
