Sistema ultrasónico multicanal HFD-UT8C 25-10KHz

Se aplicará el procedimiento siguiente:Sistema ultrasónico multicanal

La serie HFD-UT2C/UT4C/UT8C/1616C/UT40C es nuestra nueva plataforma de adquisición de datos ultrasónicos multicanal y desarrollo secundario.recepción de señal de eco, amplificación, adquisición y procesamiento de AD.Además, proporciona los desarrollos secundarios para que el usuario desarrolle un nuevo software. El procesamiento de los datos registrados por el HFD-UT2C ~ UT40C permite a los usuarios personalizar funciones e interfaces., y luego integrarlos en el sistema para formar una variedad de sistemas de aplicación ultrasónica.

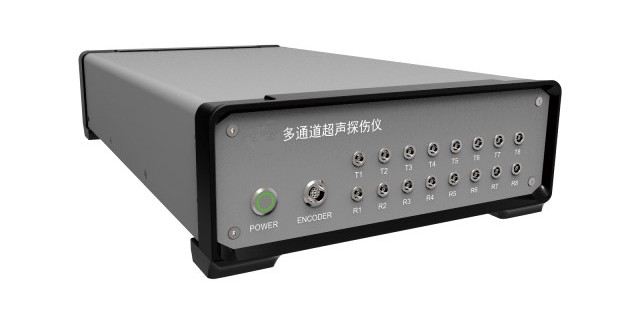

HFD-UT8C significa que el instrumento tiene 8 canales UT y los canales son bloqueables.

*Nota: Si se necesitan más canales, por favor tenga en cuenta el HFD-UT40C, que admite 40 canales UT.

Especificaciones:

Principio estructural:

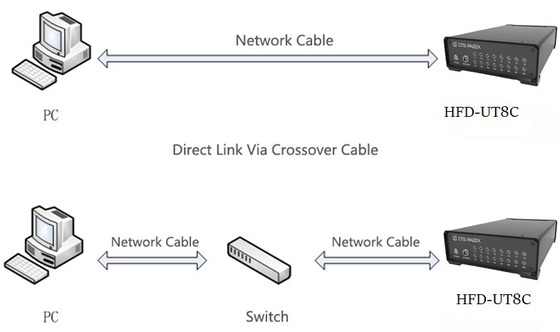

El HFD-UT8C es un módulo independiente, que está conectado al host de monitorización a través del cable de red.El software que se ejecuta en el host de monitoreo envía instrucciones al HFD-UT8C a través de la interfaz de red, y recibe los datos devueltos por el HFD-UT8C, como se muestra en la figura siguiente.

Características:

Desarrollo secundario

• Proporcionar un conjunto completo de programas de ejemplo de cliente DEMO código fuente. El código DEMO ya tiene funciones ultrasónicas básicas multicanal.Los usuarios pueden consultar el código DEMO para el desarrollo secundario o añadir funciones directamente al código DEMO para el desarrollo.
• El acceso de programación secundaria diseñado cuidadosamente permite una programación intuitiva y simple, apoyando la depuración manual.El usuario puede enviar instrumentos al HFD-UT2C~UT40C manualmente para probar el efecto de la modificación de los parámetros.

Excelentes características físicas

• Circuito de excitación ultrasónica integrado interno, forma de onda cuadrada negativa, voltaje ajustable de - 25V a - 300V, ancho de pulso ajustable de 30ns a 1000ns,coincidencia máxima con diferentes tipos de elementos de transmisión.
• Integrado internamente con la mayoría de las funciones de procesamiento y detección de señales requeridas por el instrumento de detección de fallas ultrasónicas, como compresión de ondas A, detección de puertas, medición de la trayectoria del sonido,etc.., se puede configurar rápidamente un sistema estándar de detección de fallas ultrasónicas.
• Ofrece datos en bruto para el procesamiento del usuario enviando datos en bruto de adquisición de AD a los clientes
