SRT-680G Probador de rugosidad y contorno

SRT-680G Probador de rugosidad y contorno

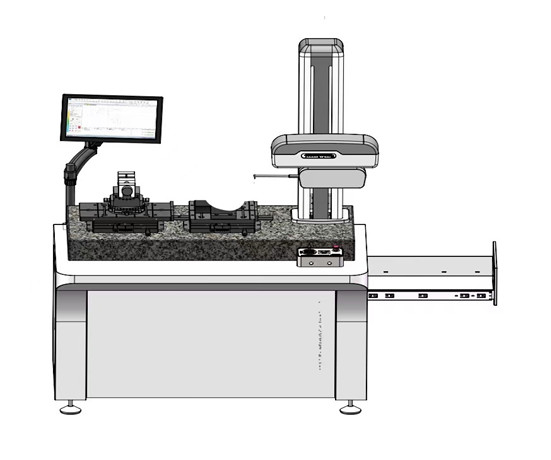

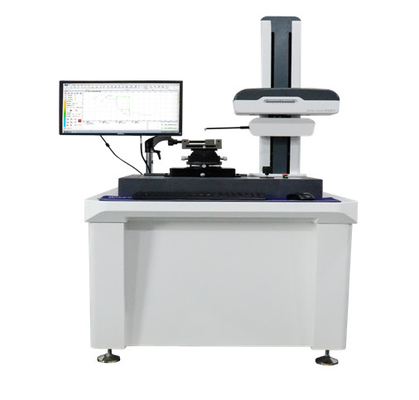

SRT-680G Probador de rugosidad y contorno SRT-680G Probador de rugosidad y contorno

Ampliación de imagen :  SRT-680G Probador de rugosidad y contorno

Datos del producto:
Place of Origin: China
Nombre de la marca: Huatec
Certificación: ISO,CE
Model Number: SRT-680G
Pago y Envío Términos:
Minimum Order Quantity: 1set
Packaging Details: in wooden box
Delivery Time: 7~15 days after payment
Condiciones de pago: En el caso de las empresas de servicios de telecomunicaciones:
Capacidad de la fuente: 100 juegos por mes
Contacto

SRT-680G Probador de rugosidad y contorno

descripción
Product name: Roughness and Contour Tester Model: SRT-680G
Precisión de las mediciones: Eje X 200 mm Residual value noise: ≤0.005μm
El poder: AC 220V ± 10% 50 Hz Meas. Speed: 0.02mm to 4.0mm/s
Resaltar:

Testeador de contorno

,

Teste de rugosidad de contorno

,

Prueba de rugosidad y contorno

SRT-680G Probador de rugosidad y contorno

Principio de medición
● Coordenadas cartesianas, contactos de lápiz.
● El carril de guía flotante de aire de alta precisión como punto de medición de la coordenada X para garantizar la precisión del movimiento lineal en dirección X.
● Sensor digital de alta precisión para obtener la señal de la coordenada Z para medir el perfil de varias piezas mecánicas precisas.
● Programa de medición basado en computadora y ventanas para procesar los datos de medición, fácil de imprimir y archivar

Función principal
Dimensión:Contiene la distancia horizontal, la distancia vertical, la distancia lineal, el radio y el diámetro
Ángulo: Ángulo horizontal, ángulo vertical y ángulo transversal
Tolerancia de posición: contiene el paralelismo y la perpendicularidad
Tolerancia de forma: contiene el perfil de rectitud, corona, arco circular
Generación auxiliar: contiene el punto auxiliar, la línea auxiliar, el círculo auxiliar

El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.y así sucesivamente

Waviness:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c ((wmr) wmr ((c),wdq etc.

Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) etc.

Parámetros principales

Punto de trabajoParámetroResolución

Rango de medición

Precisión de las mediciones

Eje X200 mm0.1 μm
La rectitud0.6 μm / 100 mm- ¿Por qué no?
El sensor Z1 (rango)40 mm ((sincronización del rango de rugosidad)0.05 μm
Z AlturasCubiertocolumna
Min. agujero interior30 mm (Se puede medir un diámetro interno más pequeño con una aguja de medición más pequeña)- ¿ Qué pasa?
Precisión lineal≤ ± 1 + I0,12HI) μm- ¿Qué quieres decir?
ArcoSe aplican las siguientes condiciones:2 mm



Ángulo

Se aplicarán las siguientes medidas:Bloque de ángulo de 60°,90°, longitud de muestreo de la esquina:5 mm
La rugosidadValor residual del ruido≤ 0,005 μmSe trata de:0.08 mm, velocidad de ensayo 0,1 mm/s, medir cristales planos
El sensor Z1 (rango)Rango efectivo ± 3 mmSe puede medir la rugosidad de la superficie curva
Repetibilidad de las mediciones de rugosidad1δ≤2nmRa 0,35-0,5 μm Bloque de calibración de onda cuadrada
Error de indicación± 5 por cientoNormas nacionales
Estabilidad indicativa≤ ± 7%Normas nacionales
Medición de la repetibilidad± 3%Normas nacionales
Resolución0.1 μm- ¿ Qué pasa?
Sensor de la mismaEl tipoSensor de rejilla digital- ¿ Qué pasa?
Resolución0.05 μm- ¿Qué quieres decir?
Duración de la evaluaciónλc × 3,4,5,6,7- ¿Por qué no?
longitud de onda de corte0.025,0.08,0.25,0.8,2.5,8 mm- ¿ Qué pasa?
Capacidad para escalar77° (por encima), 88° (por abajo)- ¿Qué quieres decir?
Las medidas, la velocidad.0.02 mm a 4.0 mm/s- ¿ Qué pasa?
Meas.ModoSensor en movimiento- ¿Por qué no?
Se trata de unaControl eléctrico de tres ejesPuede ser controlado por el controlador de software
El poderAC 220V ± 10% 50 Hz- ¿Qué quieres decir?
Condiciones ambientales

(RH): < 85%

Se aplicarán las siguientes medidas:

2Las emisiones de gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero de los gases de efecto invernadero.

Configuración principal
SRT-680G Probador de rugosidad y contorno 0
SRT-680G Probador de rugosidad y contorno 1
SRT-680G Probador de rugosidad y contorno 2
Interfaz de software
SRT-680G Probador de rugosidad y contorno 3
Tamaño del equipo
SRT-680G Probador de rugosidad y contorno 4


(Producto)- ¿ Por qué no?(Wt.kg)(CBM m3)
Lx- ¿ Qué?- ¿ Qué?Wt (kg)Lx- ¿ Qué?- ¿ Qué?Wt (kg)
140072517402709609601950503000.88


Requisito de uso
Potencia: AC 220V ± 10% 50Hz
Requisito del entorno: ((T):10 ∼30°C, ((RH): <85%, sin vibraciones obvias, conexión a tierra independiente

Prueba de las fotos de referencia
SRT-680G Probador de rugosidad y contorno 5
