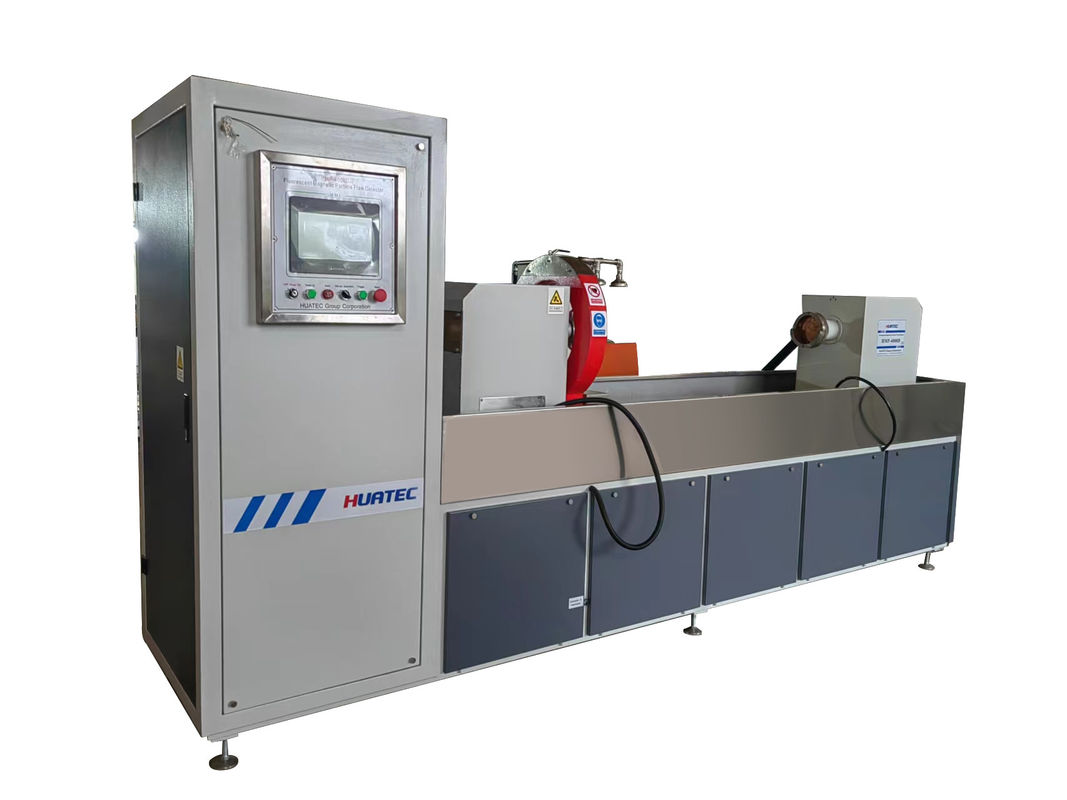

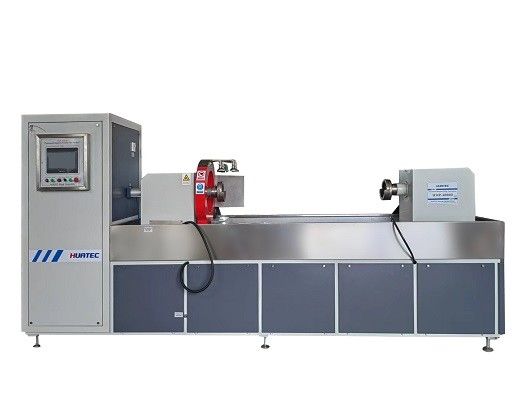

HMP-4000D Detector de fallas de partículas magnéticas de alta precisión

Detector de defectos de partículas magnéticas de alta precisión HMP-4000D

1. Descripción de los componentes del dispositivo

1.1 Información general del dispositivo

El equipo es una sola máquina, carga y descarga manual, el equipo adopta la sujeción de la barra, la tecnología de magnetización compuesta, la sujeción neumática del electrodo derecho, la carrera de sujeción de 0-50 mm, desmagnetización de atenuación automática, pulverización automática, recuperación, agitación y filtración de suspensión magnética. Susceptibilidad magnética Tipo A 2# (30/100) Piega de prueba claramente mostrada.

Los componentes principales del equipo son: sistema de sujeción, sistema de suministro de alimentación magnetizante, sistema de control eléctrico, agitación de suspensión de suspensión magnética y sistema de recuperación de filtración, luz negra, habitación oscura, sistema de desmagnetización, etc.

1.2 Sistema de sujeción:

1.2.1, el mecanismo de sujeción horizontal de diseño del equipo, la carrera de sujeción de 0-1500 mm, puede cumplir con la longitud de 1500 mm, un diámetro exterior de 250 mm dentro de las necesidades de inspección de la pieza de trabajo. Las bobinas de magnetización longitudinal son dos, una en cada lado, respectivamente impulsadas por el cilindro, y pueden moverse para mejorar el efecto de magnetización de las partes del eje largo.

1.2.2. El equipo adopta el método especial Mand-Rod para llevar a cabo una magnetización circunferencial de la pieza de trabajo a través del método de barra, y verificar varias grietas radiales finas que pueden existir en las superficies internas y externas; La magnetización longitudinal de la pieza de trabajo se lleva a cabo por método de bobina, y se verifican varias grietas finas anulares que pueden existir en la superficie de la pieza de trabajo.

1.2.3, para garantizar el posicionamiento preciso de la pieza de trabajo para cumplir con los requisitos de la sujeción del equipo. El equipo está diseñado con un dispositivo central de alto ajuste.

1.2.4, la circunferencia longitudinal se puede magnetizar respectivamente, respectivamente, verifique la superficie interna y externa de la pieza de trabajo que puede existir una variedad de grietas transversales y longitudinales; La magnetización compuesta (simultánea) de la pieza de trabajo también se puede implementar al mismo tiempo, y varios defectos sutiles que pueden existir en las superficies internas y externas de la pieza de trabajo se pueden verificar de manera exhaustiva a la vez.

1.2.5, hay una plataforma de trabajo diseñada frente al banco de trabajo, que es conveniente para la operación de carga y descarga.

1.3 Sistema de control de fuente de alimentación magnetizado:

El equipo adopta el modo de magnetización de CA, dos conjuntos de alimentación de magnetización independiente en las direcciones circunferenciales y longitudinales, y dos transformadores principales proporcionan corriente de magnetización respectivamente. La tecnología del convertidor de módulo controlado se utiliza para controlar el tamaño de la corriente del circuito, y el voltaje aislado se envía al electrodo y la bobina del yugo. El tamaño actual es continuamente ajustable y el instrumento correspondiente se establece para indicar para garantizar que la pieza de trabajo obtenga la intensidad de magnetización especificada. Con la función de control de fase de potencia, para mantener un magnético residual estable, se puede utilizar para la detección de defectos del método magnético residual.

1.4 Sistema de control eléctrico (la pantalla táctil es opcional, el siguiente incluye * número relacionado con la selección de la pantalla táctil):

1) El sistema de control eléctrico está controlado por PLC, incluido el módulo de control y su dispositivo de protección, dispositivo de activación de regulación de corriente, amperímetro, botón de control y luz indicadora, motor, cilindro, acoplamiento dual, válvula solenoide, interruptor de aire, relé intermedio y otros dispositivos de control.

2) Según lo confirmado por ambas partes a través de la negociación, el equipo adopta un diseño integrado electromecánico, y la caja de control de distribución de energía se encuentra en la parte posterior del equipo. La operación básica de apagado de energía se lleva a cabo en la superficie del gabinete, la puerta del gabinete se coloca con cerraduras de puerta, prevención del polvo, filtración, sistema de enfriamiento de aire, etc. El proveedor debe garantizar la seguridad eléctrica y el mantenimiento de la integración mecánica y eléctrica.

3) Además de la operación automática, el equipo también está equipado con teclas de función manual para varias funciones, que se pueden realizar manualmente: sujeción de la pieza de trabajo (neumática), rociado, magnetización, aflojamiento de la pieza de trabajo (neumática) y otras acciones.

4) Las placas de circuito circunferencial y longitudinal se pueden usar universalmente.

5) El tiempo de magnetización y el intervalo de magnetización se pueden ajustar.

6) Equipado con interruptor de pie, el inicio del programa automático se puede controlar mediante el botón "Inicio automático" o el interruptor de pie.

7) El caparazón del equipo se basa de manera confiable, y la resistencia de aislamiento de toda la máquina es ≥2mΩ.

8) El equipo tiene una función perfecta de protección de seguridad y alarma.

*9) Usando la corriente preestablecida de la pantalla táctil, puede preestablecer la corriente, rastrear automáticamente la corriente, el valor de error no es más del 5%.

*10) Alarma automática y advertencia de visualización cuándo la corriente es anormal o falta.

*11) Con 30 grupos de función de almacenamiento del proceso de magnetización, la circunferencia longitudinal se puede almacenar por separado.

12) Se utilizan la empresa conjunta Siemens, Omron PLC, ST italiano, STM o componentes nacionales de chint de marca famosa para garantizar la calidad de toda la máquina.

*13) Con la función de permiso de contraseña del operador, para garantizar que el personal sin el permiso correspondiente no pueda modificar ni operar el equipo.

1.5 Sistema de mezcla de pulverización de suspensión magnética y recuperación de filtración:

1) El sistema de mezcla de pulverización de suspensión magnética y recuperación de filtración está compuesto principalmente de: tanque de recolección de líquidos, tanque de almacenamiento de líquidos, bomba de pulverización, bomba de mezcla, pantalla de filtro, tubería, etc.

2) La suspensión magnética se almacena en el tanque de almacenamiento de líquidos; Equipado con un dispositivo de filtro para asegurarse de que el spray no esté bloqueado después de la pulverización. El dispositivo de filtro debe estar en la suspensión magnética para evitar que el dispositivo de filtro obstruya y dañe la bomba de pulverización. Se proporciona un dispositivo de agitación automático en la caja de almacenamiento de líquidos.

3) La suspensión magnética es rociada por múltiples rociadores al mismo tiempo para garantizar que la pieza de trabajo esté completamente humedecida.

4) Las válvulas de retención están diseñadas en la tubería de pulverización de suspensión magnética para evitar burbujas formadas por el flujo de retroceso de suspensión magnética.

5) Cada cabezal de pulverización de suspensión magnética debe ser conveniente para abrir y cerrar, y la posición de pulverización, el tamaño del flujo y la presión se pueden ajustar.

6) La pistola de pulverización manual está equipada en la parte delantera de la máquina.

7) La suspensión magnética no debe rociarse ni filtrarse al exterior del equipo.

1.6 Luz negra:

1.6.1, el dispositivo de fluorescencia adopta una luz negra LED DG-6K de alta intensidad.

1.6.2. FIJO y ELLADO frente a la estación de magnetización en la parte superior del cuarto oscuro para facilitar la rotación y la observación de las piezas impulsadas por el tirón después de la finalización de la magnetización de la pieza de trabajo.

1.6.3, Iluminancia ultravioleta: la iluminancia no es inferior a 6000 UW/cm2, la vida útil no es inferior a 10000 horas.

1.6.4, puede cubrir completamente piezas de 1000 mm.

1.7 Room oscuro (sistema de iluminación y escape)

1) La izquierda, la derecha, la parte superior y la parte posterior del cuarto oscuro están cerrados por placas de acero de alta calidad de acuerdo con el tamaño de la cama, y ​​al mismo tiempo, para facilitar el mantenimiento, el tipo de puerta protectora se puede abrir y cerrar; El frente se extiende 650 mm y adopta la cortina apagada para bloquear la luz. La cortina apagada adopta la cortina negra negra de alta calidad.

2) El sistema de iluminación es una lámpara fluorescente, que se fija dentro de la parte superior de la habitación oscura para cumplir con la iluminación de trabajo.

3) Instale un ventilador de escape en la habitación oscura para garantizar la circulación de aire sin afectar el blindaje de luz externo.

4) El cuarto oscuro adopta el tratamiento con aerosol, y todo el cuarto oscuro tiene una estructura compacta y una hermosa apariencia.

1.8 Sistema de desmagnetización automática:

El sistema de desmagnetización es la posición original de magnetización, desmagnetización de atenuación y la remanencia no es más de 0.2MT.

1.9 otros

1) Suministro aleatorio: ver alcance del suministro para más detalles.

2) El diseño y la fabricación del equipo deben cumplir con el estándar JB/T8290-2011 "Máquina de detección de partículas magnéticas" y cumplir con las condiciones técnicas de detección de defectos de partículas magnéticas.

2. Accesorios

3. Mayores de parámetros técnicos del equipo

#Corriente de magnetización de la circunfluencia: AC0-4000A continuamente ajustable con control de fase apagado

#Potencial de magnetización longitudinal: AC0- (3000A*6T) 18000AT continuamente ajustable con control de fase de apagado

 Efecto de desmagnetización#: desmagnetización de atenuación de CA, remanencia ≤0.2mt

# Modo de magnetización: magnetización circunferencial, magnetización longitudinal, circunvalización compuesta de circunconocimiento longitudinal;tasa de error de corriente longitudinal ≤ ± 5%; Parámetros de la bobina:2*3T,diámetro interno 350 mm;

# Sensibilidad: de acuerdo con la especificación del proceso JB/6065-92 "Máquina de detección de fallas de partículas magnéticas Película de prueba estándar", la película de prueba de sensibilidad de tipo A 2# (30/100) se puede mostrar claramente el círculo completo y la cruz.

#Golpe de sujeción: 0 mm-1500 mm

 # dimensiones: 3900 mm × 1590 mm × 2200 mm

Apariencia del equipo y color de pintura

Color de pulverización exterior: Ral7035, las piezas compradas pueden retener el color primario.
