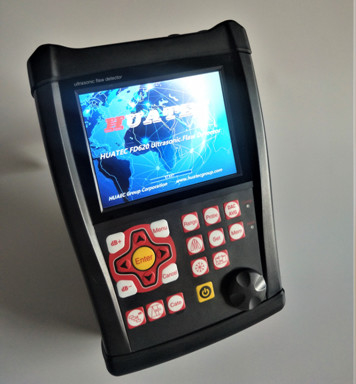

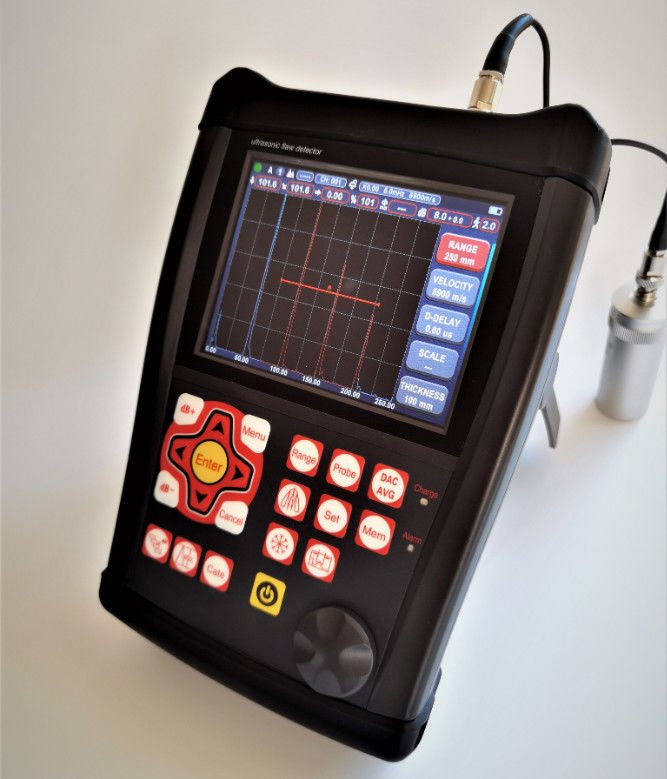

FD630 Detector de fallas ultrasónico de alta eficiencia TOFD Detección Pruebas de espesor

Especificaciones

Rango: 0-15000 mm, a velocidad de acero

Velocidad del material: 100 ∼ 20 000 m/s

Frecuencia de repetición del pulso: 10 a 10000 Hz

Rango dinámico: ≥ 38 dB

Linealidad: Horizontal: +/- 0,2% FSW, Vertical: 0,25% FSH, exactitud del amplificador +/- 1 dB.

Potencia de resolución: > 40 dB (5P14)

Los residuos de sensibilidad: > 66 dB

Rechazo (suprimción): 0 a 80% de la altura de la pantalla completa

500 configuración de independencia, cualquier criterio se puede introducir libremente, podemos trabajar en la escena sin bloque de prueba;

Gran memoria de 1000 A gráfico

Modo de ensayo: eco de pulso, doble elemento y transmisión

Tipos de sondas: recta única, ángulo único, recta única, recta única

Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido

Unidad: pulgada o milímetro

Requisitos de energía: corriente alterna de 100-240 VAC, 50-60 Hz

Retardo de visualización: -20 a 3400 μs

Retraso de la sonda / Desfase cero: 0 a 99,99 μs

Batería interna recargable de iones de litio de 7,2 V a 8000 mAh

15 horas de tiempo de funcionamiento nominal en función del brillo de la pantalla

Tiempo típico de recarga de 4 horas

H×W×D(mm):260×175×60 (mm)

Peso:1.2 kg

Temperatura de funcionamiento: -10 °C a 50 °C

Temperatura de almacenamiento: -30°C a 50°C

Energía de pulso: 200V, 300V, 400V, 500V seleccionable

Corrección: media onda positiva, media onda negativa, onda completa, sistema de RF

Ancho de banda (pasaje de banda del amplificador): de 0,1 a 300 MHz

Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido

Sensitividad: 120 dB máximo en resolución 0 seleccionable.1, 1.0, 2.0, 6,0 dB.

Conexiones del transductor: BNC o LEMO

Funciones

Display automático de localización precisa del fallo ((Profundidad d,nivel p,distancia s,amplitud,sz dB,ф).

Dimensionamiento de defectos: dimensionamiento automático de defectos mediante AVG/AVG o DAC, velocidad de notificación de la aceptación o rechazo de defectos.

Calibración automática del transductor Punto cero, ángulos, borde delantero y velocidad del material.

Conveniente para hacer y utilizar DAC y AVG para evaluar el eco, la curva se puede modificar y compensar.

Conectando el disco U, la unidad puede obtener memoria ilimitada, informes PDF y sistema Upadte.

Automatizado hacer video del proceso de prueba y reproducción; el uso de uppan, la duración del video es ilimitada.

Escaneo de color B.

- ¿Qué es eso?

Diagrama de soldadura.

Hay 15 estándares de en la unidad.

Conexión de dientes azules a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.

Función de corrección de superficie curvada.

Función de medición de la altura de la grieta.

Puerta de aumento:propagación del rango de la puerta sobre todo el ancho de la pantalla.

Función de ganancia automática.

Envase: visualización simultánea de la exploración A en vivo a una frecuencia de actualización de 60 Hz y del sobre de la exploración A.

muestra.

Sostener el pico: Compare las formas de onda congeladas del pico con las escáneres A en vivo para interpretar fácilmente los resultados de la prueba.

Scan Freeze: Display freeze contiene datos de forma de onda y trayectoria de sonido.

Alerta:Bip y LED.

Reloj de tiempo real.

Llenar el eco.

Marca de captura.

El eco dentro de la Puerta.

Paquete de instrumentos básicos

Detector de fallas por ultrasonido portátil

Transductor de haz recto (2,5 MHz, Φ20)

Transductor de haz de ángulo (4 MHz, 8 mm × 9 mm, 60°)

Cable de interconexión para el transductor (Q9-C5, o opcional C9-C5)

Batería recargable de iones de litio, 7,8 amperios por hora

Fuente de alimentación/unidad de carga

Manual de funcionamiento en inglés

Software de aplicaciones

Las demás:
