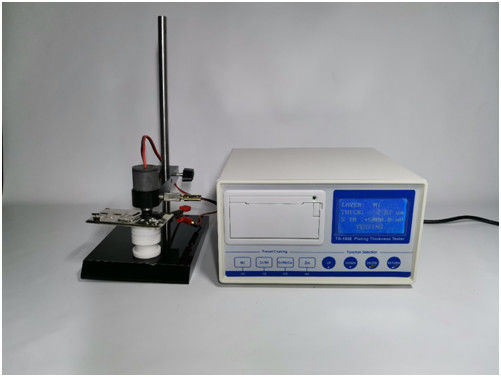

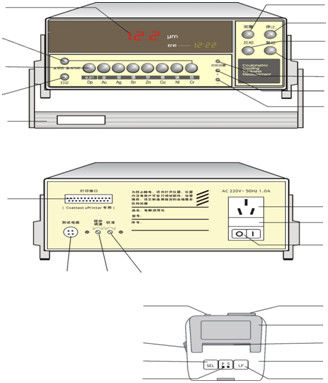

HUATEC TG-100EcoulométricoPrueba de espesor Medidor de espesor de revestimiento de metal Medidor de espesor electrolítico Impresora incorporada

Cómo seleccionar las soluciones electrolíticas

Designación de las soluciones electrolíticas y de las combinaciones de metales y bases depositadas

Cómo medir los metales de chapa de una sola capa

Ejemplo: la medición del revestimiento de zinc con pasivación blanca en el sustrato de acero, su espesor es de 10 μm.

1. Usar el caucho para limpiar las películas de pasivación en la superficie del revestimiento de zinc del artículo a medir.
2. Se presiona la cabeza de ensayo verticalmente sobre la superficie del artículo a medir, aplicándose una presión adecuada hasta que no haya ninguna fuga.
3. Se seleccionará la solución electrolítica A8 del cuadro 2 para la combinación de zincado sobre sustrato de acero.La celda no se llenará. (El nivel de solución está a unos 3 mm de la abertura de la célula)
4. Introduzca la pipeta en el fondo de la célula de electrólisis, repita la succión varias veces para eliminar la burbuja de aire de la célula,permite que la solución electrolítica entre en contacto completo con el revestimiento de zinc, antes de colocar el agitador en la posición indicada.
5. Presiona el botón Zn.
6. Introduzca el tapón de señal en el orificio del tornillo del electrodo, conecte el clip de señal rojo al objeto revestido y asegúrese de que se ha hecho una conexión adecuada.
7. pulse el botón de medición, el agitador comienza a girar, mientras el zumbido se alarma, la medición se detendrá automáticamente, el espesor de 10 μm se ha mostrado en el indicador,Presiona el botón de parada.
8. Presione el botón de impresión para obtener la lista de los resultados de medición. (si no necesita la lista, puede omitir este paso)
9. Se eleva el agitador, se limpia la solución electrolítica utilizada con la pipeta, se eleva la cabeza de ensayo y se retira el artículo.
10. Limpie la superficie interna de la celda y de la junta con agua enjuagada y limpie.

Cómo medir el cromo duro

Ejemplo: la medición de la capa dura de cromo sobre un sustrato de acero, el grosor de la capa dura de cromo es de 35 μm.

1. Usar el caucho para limpiar las películas de pasivación en la superficie de cromo del artículo a medir.
2. Se presiona la cabeza de ensayo verticalmente sobre la superficie del artículo a medir, aplicando una presión adecuada hasta que no haya ninguna fuga.
3. Se selecciona la solución electrolítica A2 a partir de la tabla 2, la celda debe llenarse con 2 ml de la solución electrolítica mediante un gotero.(El nivel de solución se encuentra a unos 3 mm de la abertura de la célula)
4. Introduzca la pipeta en el fondo de la célula de electrólisis.permite que la solución electrolítica entre en contacto completo con el revestimiento de cromo.

Nota: Al medir el cromo, no es necesario colocar el agitador.

5. (El revestimiento del botón Cr select: --- medir el cromo decorativo --- medir el cromo duro)
6. Introduzca el tapón de señal en el orificio del tornillo del electrodo, conecte el clip de señal rojo al objeto revestido y asegúrese de que se ha hecho una conexión adecuada.
7. pulsar el botón de medición, el agitador comienza a girar,Cuando el espesor de 15 μm se muestra en el indicador, presione el botón de parada y luego el botón de impresión (si no, el probador no podría funcionar normalmente), renueve la solución electrolítica, vuelve a pulsar el botón de medición.Registre el grosor de la capa de cromo duro.
8. Limpie la solución electrolitica usada con la pipeta, levante la cabeza de ensayo y retire el artículo.
9. Limpie la superficie interna de la celda y de la junta con agua enjuagada y limpieza, asegurándose de que no contienen productos de oxidación antes de reemplazarlos.

Cómo medir el revestimiento multicapa

Ejemplo: la medición del grosor de los depósitos de múltiples capas compuestos de cobre,El espesor de las capas componentes es de 0,4 μm de cromo, 14 μm de níquel, 10 μm de cobre.

1. Usar el caucho para limpiar las películas de pasivación en la superficie de revestimiento del artículo a medir
2. Se presiona la cabeza de ensayo verticalmente sobre la superficie del artículo a medir, aplicando una presión adecuada hasta que no haya ninguna fuga.
3. Se selecciona la solución electrolítica A2 a partir de la tabla 2, la celda debe llenarse con 2 ml de la solución electrolítica mediante un gotero.(El nivel de solución se encuentra a unos 3 mm de la abertura de la célula)
4. Introduzca la pipeta en el fondo de la célula de electrólisis.permite que la solución electrolítica entre en contacto completo con el revestimiento de cromo.

Nota: Al medir el cromo, no es necesario colocar el agitador.

5. Presione el botón de medición T & Cr.
6. Introduzca el tapón de señal en el orificio del tornillo del electrodo, conecte el clip de señal rojo al objeto revestido y asegúrese de que se ha hecho una conexión adecuada.
7. Presione el botón de medición, el agitador comienza a girar, mientras que la alarma de zumbido, la medición se detendrá automáticamente, el espesor de 0,4 μm se ha mostrado en el indicador,pulsar el botón de medición 1 ̇ 2 veces, y el zumbido antes de pulsar el botón de parada.
8. Limpie la solución electrolítica usada con la pipeta sin levantar el soporte de la célula.Enjuagar la celda 1 a 2 veces con agua de desionización antes de rellenar la celda con 2 ml de solución electrolítica A5 (véase el cuadro 2)., la solución electrolítica A5 para la niquelación en sustrato de cobre), y luego colocar el agitador en posición de suministro.
9. Se repetirá el paso 7 como antes y se registrará el grosor de 14 μm del revestimiento de níquel.

10. Se repetirán los pasos 7, 8 y se registrará el grosor de 10 μm del revestimiento de cobre.
11. Limpie la solución electrolitica usada con la pipeta, levante la cabeza de ensayo y retire el artículo.
12. Limpie la superficie interna de la celda y de la junta con agua enjuagada y limpie.

Las formulaciones y los métodos de preparación de las soluciones electrolíticas

Requisitos: La solución electrolítica requiere la preparación a partir del grado analítico puro de los productos químicos y del agua destilada.

Características

• Permite medir el grosor de una sola capa de metales galvanizados
• Los tipos de revestimiento estándar preestablecidos son: cromo decorativo, cromo duro, níquel, cobre (cobre en sustrato de hierro o no metálico), zinc, estaño, plata y oro 8 tipos de revestimiento.Si desea probar otros tipos de revestimientoPor ejemplo, si necesita probar el níquel sin electro (los clientes pueden no probar la plata), puede cambiar la plata por níquel sin electro.
• Permite medir el grosor de las capas individuales de recubrimientos galvanizados multicapa
• Permite medir el grosor de los recubrimientos galvanizados sobre materiales no conductores como los plásticos
• La pantalla digital permite lecturas directas fáciles y precisas del grosor medido en el sistema decimal
• Equipado con una impresora en miniatura, que puede imprimir automáticamente especies de revestimiento, espesor y tiempo de prueba
• No se puede medir la diferencia potencial
• Diseñados para su uso de conformidad con los procedimientos de ensayo normalizados conforme a la especificación ISO

Las especificaciones

Modelo: TG-100E

Fuente de alimentación: AC 220V ± 10%, 50 ∼ 60 Hz

Consumo de energía: no superior a 25 W

Peso bruto: alrededor de 9 kg

Tamaño del paquete: 370×440×230 mm para el cuerpo del probador

Las mediciones se realizarán en un rango de medición de ± 1 μm.

Lista detallada:

Cuerpo de ensayo TG-100E 1

Estancia de ensayo potencial 1

El cable de señal para el transductor potencial 1

Celda de electrolización 1

Envases de gas 1

Soluciones de electrólisis A2, A4, A5, A8 1

El caucho

Botella de porción 2

El pezón 1

Instrucciones, tarjeta de garantía 1

Medición previa a la inspección

1.Coloque el probador, el soporte de ensayo y el soporte de los productos químicos en el escritorio de trabajo en posición uniforme y recta.

2. Asegúrese de que la fuente de alimentación sea de 220 V CA.
3. Conectar el probador a la mesa de ensayo mediante cables.
4. Presione cualquier botón de selección de chapa, cortocircuite el clip de la señal hasta el extremo del enchufe de la señal, encienda el interruptor de alimentación y, a continuación, presione el botón de medición,el agitador debe girar y el mostrado comienza a contar. Desconecte la línea de conexión entre el clip de señal y el terminal del enchufe de señal, el probador debe detenerse inmediatamente para contar y alarmar.Por lo tanto, la condición del probador puede considerarse normal.
