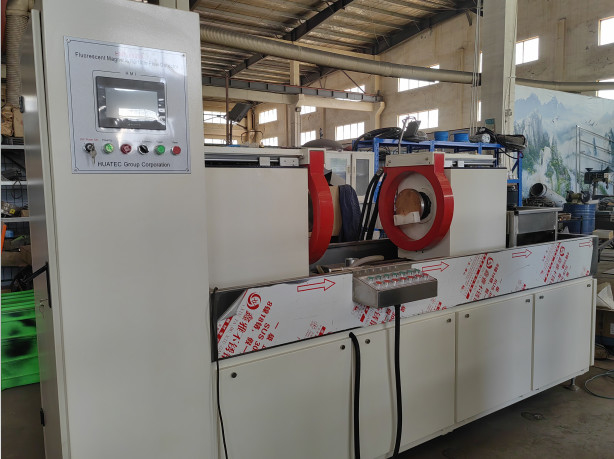

Detector de fallas de partículas magnéticas fluorescentes HMP-5000
Principio de trabajo
Utilizando la interacción entre el campo magnético de fuga y el polvo magnético en el defecto de la pieza.Se aprovecha la diferencia entre la permeabilidad de los defectos superficiales y cercanos a la superficie de los productos de acero (como las grietas).En el caso del acero, el campo magnético en la discontinuidad de estos materiales se distorsionará después de la magnetización.que forman parte de la fuga de flujo magnético y generan un campo magnético de fuga, utilizando las características de la fuga magnética en el lugar del defecto para absorber el polvo magnético,por lo tanto, atrae el polvo magnético para formar la acumulación de polvo magnético en el defecto - marcas magnéticas, en condiciones de iluminación adecuadas, la ubicación y la forma del defecto se revelarán en consecuencia.
| Parámetros técnicos |
|
|
En la actualidad
Nombre
|
HWDC/FWDC
(No se puede optar)
|
|
| |
| Corriente de magnetización por circunferencia (A) |
5000 |
|
| FDM de magnetización longitudinal (AT) |
12000,16000,18000,20000 |
|
| Diámetro interno de la bobina opcional (mm) |
350,400,500,600 |
|
| Disposición máxima opcional de los electrodos (mm) |
1000,1500,2000,3000,5000 |
|
| Motor principal |
Tipo integrado/dividido (gabinete de control separado del motor principal) |
|
| Sensibilidad |
Se mostrará claramente en la pieza de ensayo de tipo A (30/50,15/50,7/50). |
|
| Ciclo de trabajo |
≤ 30% |
|
| Modo de control |
El sistema de control de las emisiones de gases de efecto invernadero |
|
| Interfaz de operación |
Amperiómetro digital/pantalla táctil |
|
| Mecanismo de sujeción |
El sistema de control de las emisiones de gases de efecto invernadero |
|
| Modo de rotación |
Manual o eléctrico |
|
| Movimiento del electrodo de cola |
Manual o eléctrico |
|
| Método de magnetización de CA |
Magnetizado por circunferencia, longitudinal y compuesto |
|
| Desmagnetismo de CA |
Desmagnetismo automático de desintegración |
|
| Modo de rectificación |
La corrección de media onda (HWDC) / la corrección de onda completa (FWDC) |
|
| Método de magnetización CA/CC |
Magnetizado por circunferencia de CA,
Magnetismo circunferencial de CC, magnetismo longitudinal de CA, magnetismo longitudinal de CC, magnetismo compuesto circunferencial de CA + longitudinal de CC,Magnetismo compuesto longitudinal de circunferencia de CC + CA
|
|
| Desmagnetismo de CC |
Desmagnetismo de muy baja frecuencia |
|
| lámpara UV |
Suspendido / de mano |
|
| Tiempo de pulverización |
3 ¢ 6 segundos / Control manual |
|
| Tiempo de magnetización |
0.52 segundos por ciclo |
|
| Tiempo de observación de la rotación |
5 ¢ 10 segundos |
|
| Tiempo de desmagnetizado |
5 segundos por ciclo |
|
| Suministro de aire |
0.4-0.8MPa |
|
| Fuente de alimentación |
El valor de las emisiones de CO2 de los combustibles renovables a partir de los combustibles renovables incluidos en el anexo I del Reglamento (CE) no 715/2009 es el valor de las emisiones de CO2 de los combustibles renovables a partir de los combustibles renovables. |
|
| Dimensión general (mm) |
Duración: 1,5 m + espacio entre electrodos |
|
| ancho: 2,000; altura: 2,200 |
|
Aplicación
Está diseñado para detectar microdefectos superficiales y cercanos a la superficie (por ejemplo, grietas, inclusiones de escoria) de piezas de trabajo ferromagnéticas (como pernos, alfileres, bujes, engranajes, anillos de engranajes, cigüeñal, etc.).) causados por la falsificación, apagado, molienda, fatiga y otros procesos.
Normas de conformidad
Detector de fallas de partículas magnéticas: GB/T 8290 ◄ 2011
Condiciones de observación para la inspección de partículas magnéticas: GB/T 5097-2020 / ISO 3059:2012
Estándar ASTM: Método de detección de partículas magnéticas ASTM E1444-01
Las normas de la UE y internacionales: DIN EN ISO 9934-2:2003
Parámetros técnicos
Rango de detección: Diámetro: 0-260 mm, longitud: 1,200 mm (rango personalizable 0-3000 mm)
Método de detección: detección de partículas magnéticas fluorescentes o no fluorescentes
Método de magnetización: magnetización circunferencial, longitudinal y compuesta
La distancia entre electrodos: ajustable 0 ‰ 1200 mm, rango personalizable 0 ‰ 6000 mm
Mecanismo de sujeción: sujeción manual/pneumática
Corriente de magnetización: 0 ∼6000A
Efecto desmagnetizante: Magnetismo residual < 0,3 mT
Sensibilidad: visualización clara en la prueba estándar de tipo A1 (15/50 μm)
Fuente de alimentación: AC 380V 50Hz de tres fases y cinco cables
Configuración estándar:
Unidad principal de inspección de partículas magnéticas
El digitalAmperiómetro
Sala oscura a prueba de luz con cortina de protección
Lámpara UV suspendida
Partículas magnéticas fluorescentes
tubo de ensayo de concentración de la suspensión magnética
El magnetómetro
Configuración opcional:
Habitación oscura semicerrada
Sala oscura completamente cerrada
Magnetismo de corriente continua (HWDC/FWDC)
Panel de control de pantalla táctil
Observación de la rotación (manual/eléctrica)
Electrodos de cola movidos eléctricamente
Alfombra de malla de cobre a prueba de fuego
| Modelo |
Configuración |
Movimiento del electrodo de cola |
Observación de la rotación |
Panel de operación |
| Manual de trabajo |
Eléctrico |
Manual de trabajo |
Eléctrico |
Amperiómetro digital |
Pantalla táctil |
| El sector económico |
Sala oscura básica |
√ |
|
√ |
|
√ |
|
| Estándar |
Salón oscuro semicerrado |
√ |
|
|
√ |
√ |
|
| Avanzado |
Sala oscura completamente cerrada |
|
√ |
|
√ |
|
√ |
