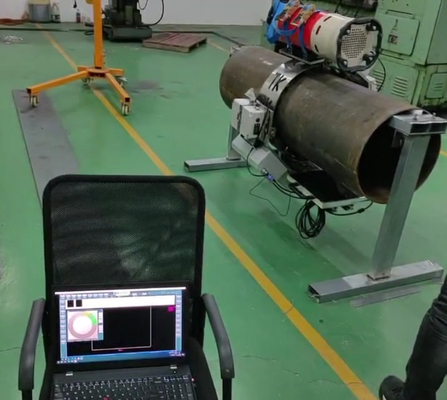

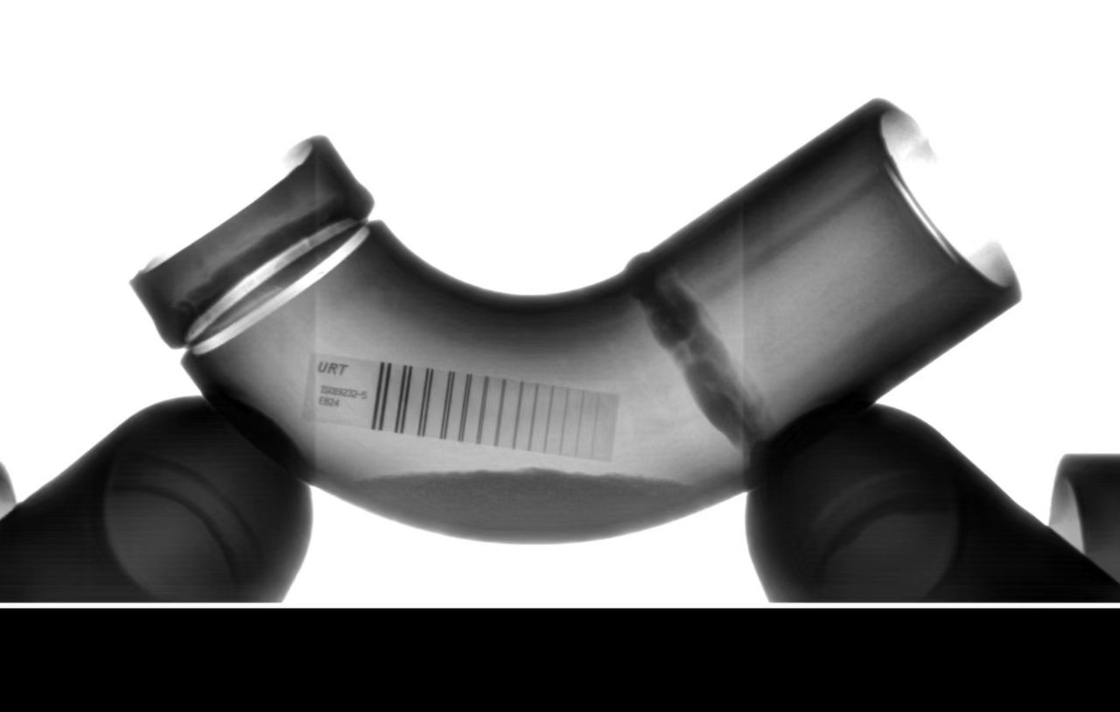

Sistema de rastreo de la pared exterior de la tubería HXPC-200A

HXPC-200ASistema de orugas para la pared exterior de tuberías

1. Introducción general

(1) Marca del equipo: HUATEC

(2) Modelo: HXPC-200A

(3) Velocidad de desplazamiento: ≥100 mm/s;

(4) El modo de desplazamiento adopta el tipo de oruga para asegurar la orientación vertical de la soldadura: ±1 mm, la orientación de la dirección de desplazamiento

Precisión: ±1 mm;

(5) Puede cumplir con los requisitos de conducción de la máquina de rayos direccionales de doble pared y sombra única para tuberías con un diámetro inferior a 1600 mm;

(6) Utiliza un sistema de comunicación inalámbrica de doble banda 5G, distancia de control: 100 metros (terreno abierto);

(7) El uso de una fuente de alimentación de batería de litio de baja temperatura integrada de 36 V, fácil de reemplazar, puede funcionar normalmente a menos 40℃;

(8) Horas de trabajo: más de 8 horas;

(9) Consumo de energía: ≤150W;

(10) Accionamiento síncrono con el vehículo trepador de la pared del tubo (escáner plano) para completar los requisitos de detección de transiluminación DR de doble pared y sombra única

2. Detector portátil de defectos de rayos X

(1) Nombre del equipo: máquina portátil de detección de defectos de rayos X de alta frecuencia y presión constante

(2) Modelo: XXG 300JYGF

(3) Tubo de rayos X: tubo de cerámica metálica

(4) Modo de alimentación del tubo de rayos X: voltaje constante

(5) Rango de regulación de voltaje del tubo de rayos X: 50-300 kV

(6) Paso de regulación de voltaje del tubo: 1 kV/paso

(7) Corriente del tubo de rayos X: 0,5-3,0 mA

(8) Paso de regulación de corriente del tubo: 0,1 mA/paso

(9) Tiempo máximo de exposición: 99 minutos 59 segundos

(10) Rango de ajuste de alta presión de retardo: 0-99 segundos

(11) Potencia máxima del tubo de rayos X: 900 W

(12) Frecuencia de funcionamiento: 100 kHz

(13) Tamaño del foco: AC.EN12543 d=3,0 mm (AC.IEC 336 1,5 mm)

(14) Espesor de penetración: 65 mm (acero A3, distancia focal 700 mm, película HUATEC D7, negro negativo ≥2,0, 10

Minutos)

(15) Tasa de carga temporal: 100% (a una temperatura ambiente de 20℃, condiciones de máxima potencia)

(16) Ángulo de radiación: 40°x 55°

(17) Filtro interno: 1 mmBe

(18) Filtro adicional: 4 mm Alequivalente

(19) Tamaño del cabezal del tubo: φ295 mm x 775 mm (incluido el anillo final)

(20) Peso del cabezal del tubo: 29 kg

(21) Cable de conexión: 50 M

(22) Cable de alimentación: 10 M

(23) Tamaño del controlador: 465 mm x 154 mm x 323 mm

(24) Peso del controlador: 11,3 kg

(25) Potencia de entrada: 200-250 VCA, 47-400 Hz

(26) Método de enfriamiento del ánodo: enfriamiento por aire forzado

(27) Temperatura ambiente permitida: -20℃~+40℃

3. Los accesorios estándar incluyen:

Máquina de orugas para la pared exterior de la tubería del panel DR

Máquina de orugas para la pared exterior de la tubería de rayos X

Detector plano digital 1024,76μm, área de imagen 233 x 97 mm

Software de adquisición y procesamiento de imágenes digitales

Ordenador portátil

Detector de defectos de rayos X de alta frecuencia y presión constante (direccional)

Carril guía de orugas: Ø813 mm, Ø1016 mm, Ø1219 mm, Ø1422 mm 4 piezas.
