Bloque de calibración IIW V1 para ensayos no destructivos

Bloque de calibración para Ensayos No Destructivos IIW V1

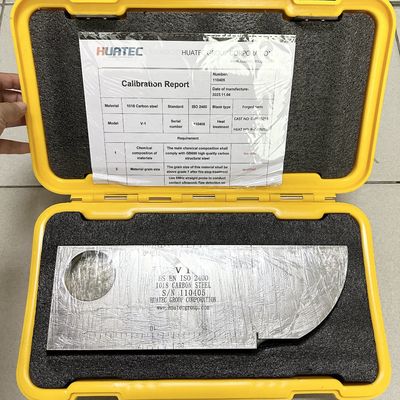

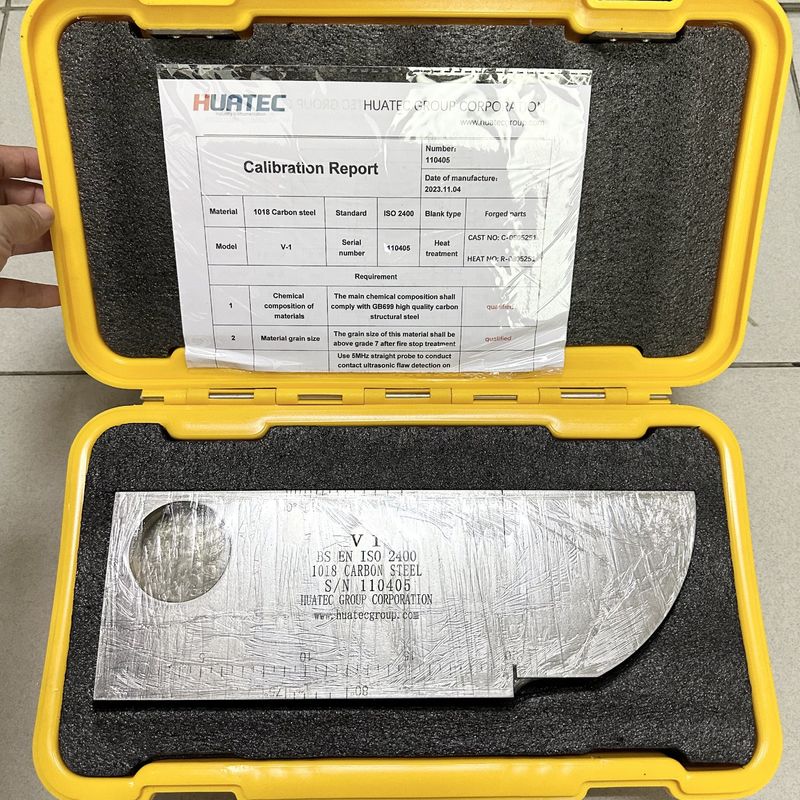

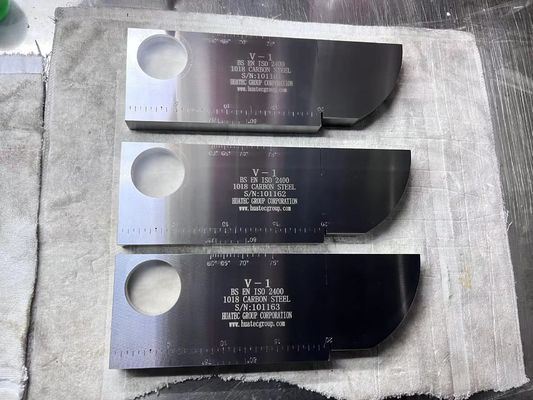

Bloque de calibración IIW V1

Estándar: ISO2400-1972E

El bloque de prueba IIW (bloque de prueba V-1) también se conoce como bloque de prueba holandés. Es un bloque de prueba estándar internacional aprobado por el Instituto Internacional de Soldadura (IIW) y recomendado por la Organización Internacional de Normalización (ISO). La forma y el tamaño se muestran en la Figura 1-1:

Puntos principales de uso:

(1) El rango dinámico, la linealidad horizontal y el rango de detección de ondas longitudinales del detector de defectos se pueden medir utilizando un bloque de prueba de 25 mm de espesor;

(2) El arco de 50 y el orificio pasante de 1,5 se utilizaron para determinar el margen de sensibilidad del ángulo de refracción de la sonda oblicua y la sonda recta de onda longitudinal. También es posible estimar aproximadamente el tamaño de la zona muerta de la sonda recta y la capacidad de penetración del instrumento de medición combinado con la sonda.

(3) El punto de incidencia y la zona muerta de la sonda inclinada se miden utilizando la superficie del arco R100mm, y la proporción del eje de tiempo y el punto cero se pueden corregir;

(4) La resolución longitudinal de la sonda recta se puede medir con el plano de entalla de 85 mm, 91 mm y 100 mm;

(5) Utilice el borde de ángulo recto del bloque de prueba para medir el ángulo de desviación del haz de sonido de la sonda inclinada.
