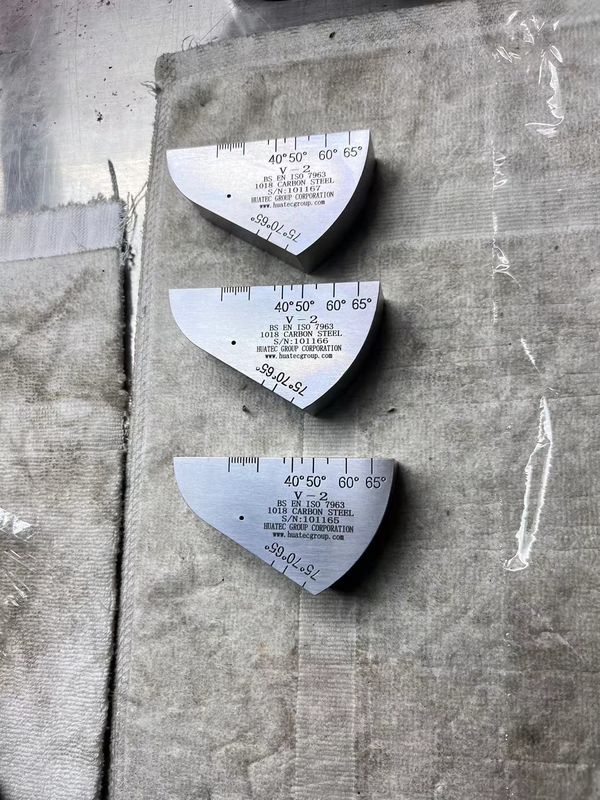

Bloque de calibración NDT IIW V2 Peso bruto 1 kg

Bloque de calibración NDT IIW V2

Estándar: ISO7963-2010

El bloque de prueba IIW2 (bloque de prueba V-2) es el bloque de prueba estándar aprobado por la Sociedad Internacional de Soldadura. El bloque V-2 (DIN54122), en comparación con el bloque de prueba IIW, tiene las ventajas de ser ligero y fácil de transportar, especialmente adecuado para su uso en campo. Ver Figura 1-2.

Puntos principales de uso:

(1) El punto de incidencia y el margen de sensibilidad de la sonda inclinada se midieron utilizando una superficie de reflexión de arco con un radio de R50mm;

(2) Utilizando la superficie de reflexión del orificio de 5 pasos, el rango de refracción de la sonda de inclinación es de 45°-65° y 65°-75°, respectivamente.

(3) La linealidad horizontal y vertical del detector de defectos se puede medir utilizando múltiples reflexiones de onda p del fondo con un espesor de 12,5 mm;

(4) Se utilizan dos superficies de arco, R25 y R50, para corregir el eje de tiempo y el punto cero.
