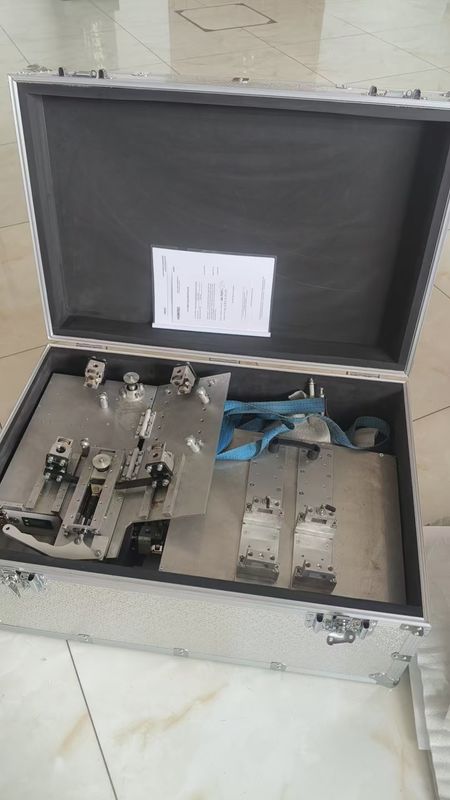

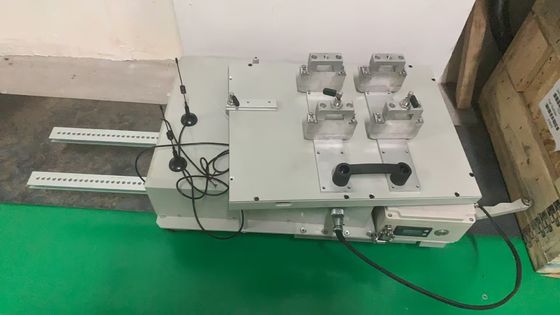

HXPC-200A Caminador de inspección de pared de escalada de tubería exterior
1. Introducción general
(1) Marca del equipo: HUATEC
(2) Modelo: HXPC-200A
(3) Velocidad de desplazamiento: ≥100mm/s;
(4) El modo de desplazamiento adopta el tipo de oruga para asegurar la orientación vertical de la soldadura: ±1mm, la orientación de la dirección de desplazamiento
Precisión: ±1mm;
(5) Puede cumplir con los requisitos de conducción de la máquina de rayos direccionales de doble pared y una sola sombra para tuberías con un diámetro inferior a 1600 mm;
(6) Utilice el sistema de comunicación inalámbrica de doble banda 5G, distancia de control: 100 metros (terreno abierto);
(7) El uso de una fuente de alimentación de batería de litio integrada de baja temperatura de 36 V, fácil de reemplazar, puede funcionar normalmente a menos 40℃;
(8) Horas de trabajo: más de 8 horas;
(9) Consumo de energía: ≤150W;
(10) Accionamiento síncrono con el vehículo de escalada de pared de tubería (escáner plano) para completar los requisitos de detección de transiluminación DR de doble pared y una sola sombra
2. Detector de fallas de rayos X portátil
Nombre del equipo: máquina de detección de fallas de rayos X de alta frecuencia y presión constante portátil
| Modelo |
XXG 300JYGF |
| Tubo de rayos X |
tubo de cerámica metálica |
| Modo de fuente de alimentación del tubo de rayos X |
voltaje constante |
| Rango de regulación de voltaje del tubo de rayos X |
50-300kV |
| Paso de regulación de voltaje del tubo |
1kV/paso
|
| Corriente del tubo de rayos X |
0.5-3.0mA |
| Paso de regulación de corriente del tubo |
0.1mA/paso |
| Tiempo máximo de exposición |
99 minutos 59 segundos
|
| Rango de ajuste de alta presión de retardo |
0-99 segundos
|
| Potencia máxima del tubo de rayos X |
900W |
| Frecuencia de funcionamiento |
100kHz
|
| Tamaño del foco |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)
|
| Espesor de penetración |
65mm (acero A3, distancia focal 700mm, película HUATEC D7, negro negativo ≥2.0, 10 minutos)
|
| Tasa de carga temporal |
100% (a temperatura ambiente de 20℃, condiciones de máxima potencia)
|
| Ángulo de radiación |
40°x 55° |
| Filtro interno |
1mmBe |
| Filtro adicional |
4mm Alequivalente
|
| Tamaño de la cabeza del tubo |
φ295mmx775mm (incluido el anillo final) |
| Peso de la cabeza del tubo |
29kg |
| Cable de conexión |
50M |
| Cable de alimentación |
10M |
| Tamaño del controlador |
465mmx154mmx323mm
|
| Peso del controlador |
11.3kg |
| Potencia de entrada |
200-250VAC, 47-400Hz |
| Método de enfriamiento del ánodo |
enfriamiento por aire forzado |
| Temperatura ambiente permitida |
-20℃~+40℃ |
3. Los accesorios estándar incluyen:
Máquina de escalada de pared exterior de tubería con detector de panel DR
Máquina de escalada de pared exterior de tubería de rayos X
Detector plano digital 1024,76μm, área de imagen 233 x 97 mm
Software de adquisición y procesamiento de imágenes digitales
Ordenador portátil
Detector de fallas de rayos X de alta frecuencia y presión constante (direccional)
Carril guía del rastreador (Personalizado según los requisitos del cliente): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 piezas.
