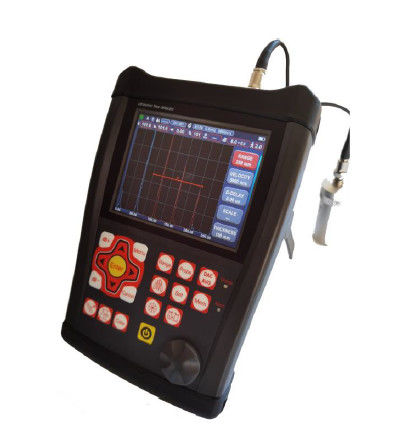

Detector de defectos por ultrasonidos Detector de TOFD y probador de espesor

Detector de defectos por ultrasonido, detección TOFD y medidor de espesor

★Diálogo interactivo fácil de usar que ayuda en operaciones como calibración, creación de curvas, etc.

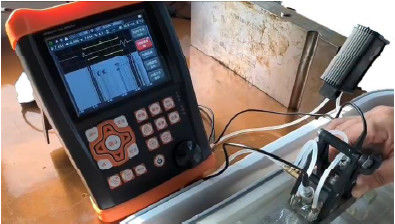

★Modo TOFD,detección TOFD,altamente eficientey de bajo costo.

★ Todas las herramientas que necesita: DAC, AVG, TCG, Bscan en color, AWS, diagrama de soldadura, etc.

★ Frecuencia de repetición de pulsos: ajuste preciso de 10-10000Hz, escaneo de alta velocidad, sin omisiones.

★ Alta relación señal/ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.

★ AD de 12 dígitos, el muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles. Sensible y puede detectar incluso pequeños defectos.

★ Modo de prueba de espesor, Rango de medición: 0,15 mm – 15000 mm (5920 m/s), Resolución de medición: 0,001 mm.

★ Informes de análisis de sonda generados automáticamente.

★ Grabación de video de detección de defectos. Almacenamiento de datos USB ilimitado, salida de informes PDF.

★ Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio.

★ Estándar IP65. Carcasa de aleación + gel de sílice, a prueba de agua y polvo, sólida y duradera. El soporte de amortiguación hace que se mantenga en cualquier ángulo.

★ La batería dura 15 horas con una carga. Cada batería tiene su propio control de carga, por lo que con dos baterías puede funcionar las 24 horas.

Especificaciones

Rango: 0-15000 mm, a velocidad del acero
Velocidad del material: 100～20000 m/s
Frecuencia de repetición de pulsos: 10-10000Hz
Rango dinámico: ≥38dB
Linealidad: Horizontal: +/-0.2% FSW, Vertical: 0.25% FSH, Precisión del amplificador +/-1 dB.
Potencia de resolución: >40dB (5P14)
Restos de sensibilidad: >66dB
Rechazo (supresión): 0 a 80% de la altura total de la pantalla
500 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en la escena sin bloque de prueba；
Gran memoria de 1000 gráficos A
Modos de prueba: Eco de pulso, elemento dual y transmisión directa
Tipos de sonda: Recta simple, Angular simple, Recta dual, Angular dual
Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
Unidades: Pulgadas o milímetros
Requisitos de alimentación: CA 100-240 VCA, 50-60 Hz
Retardo de visualización: -20 a 3400 µs
Retardo de sonda/Desplazamiento cero: 0 a 99,99 µs
Paquete de batería recargable de iones de litio interno con una capacidad nominal de 7,2 V a 8000 mAh
15 horas de tiempo de funcionamiento nominal según el brillo de la pantalla
4 horas de tiempo de recarga típico
H×W×D(mm): 260×175×60 (mm)
Peso: 1,2 kg
Temperatura de funcionamiento: -10℃ a 50℃
Temperatura de almacenamiento: -30℃ a 50℃
Energía de pulso: 200 V, 300 V, 400 V, 500 V seleccionable
Rectificación: Media onda positiva, media onda negativa, onda completa, sistema RF
Ancho de banda (paso de banda del amplificador): 0,1 a 300 MHz
Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
Sensibilidad: 120 dB máx. en resolución seleccionable 0,1, 1,0, 2,0, 6,0 dB.
Conexiones del transductor: BNC o LEMO

Funciones

Visualización automatizada de la ubicación precisa del defecto (Profundidad d, nivel p, distancia s, amplitud, sz dB,ф).
Dimensionamiento de defectos: Dimensionamiento automático de defectos utilizando AVG/AVG o DAC, acelera la presentación de informes de aceptación o rechazo de defectos.
Calibración automatizada del punto cero del transductor, ángulos, borde frontal y velocidad del material.
Conveniente para crear y usar DAC y AVG para evaluar el eco, la curva se puede modificar y compensar.
Conectando una unidad USB, la unidad puede obtener memoria ilimitada, salida de informes PDF y sistema de actualización.
Creación automatizada de video del proceso de prueba y reproducción; use una unidad USB, la duración del video es ilimitada.
Bscan en color.
TOFD.
Diagrama de soldadura.
Hay 15 estándares en la unidad.
Conexión Bluetooth a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.
Función de corrección de superficie curva.
Función de medición de altura de grieta.
Ampliar la puerta: extensión del rango de la puerta en todo el ancho de la pantalla.
Función de ganancia automática.
Envolvente: Visualización simultánea de la exploración A en vivo a una velocidad de actualización de 60 Hz y envolvente de la visualización de la exploración A.
Retención de pico: Compare las formas de onda de pico congeladas con las exploraciones A en vivo para interpretar fácilmente los resultados de la prueba.
Congelación de escaneo: La congelación de la pantalla retiene los datos de la forma de onda y la trayectoria del sonido.
Alarma: Pitido y LED.
Reloj en tiempo real.
Llenar eco.
Capturar marca.
Color del eco dentro de la puerta.

Paquete de instrumentos base
Detector de defectos por ultrasonido portátil
Transductor de haz recto (2,5 MHz, Φ20)
Transductor de haz angular (4 MHz, 8 mm×9 mm, 60°)
Cable de interconexión para el transductor (Q9-C5, o C9-C5 opcional)
Paquete de batería recargable de iones de litio, 7,8 amperios hora
Unidad de fuente de alimentación/cargador
Manual de operación en inglés
Software de la aplicación
Correa
