Esquema de configuración del sistema de calibración de vibración de frecuencia media
1. Descripción general
El esquema realiza principalmente la calibración automática/manual de la sensibilidad, linealidad, características de amplitud-frecuencia y fase-frecuencia del sensor de vibración, y genera el informe de prueba correspondiente. El sistema es de estructura simple, fácil de operar y usar, y cumple con JJG233-2008 "Regulaciones de verificación para sensores de aceleración piezoeléctricos", GB/T20485.21-2007/ISO16063-21:2003 "Métodos de calibración para sensores de vibración y choque Parte 21 Método de comparación Calibración de vibración", "JJG 134-2003 Requisitos de prueba y calibración, como Regulaciones de verificación para sensores de velocidad magnetoeléctricos y Regulaciones de verificación para el vibrómetro de trabajo JJG 676-2000.
2. Rendimiento principal
Rango de frecuencia disponible: 5Hz-10kHz;
Amplitud de vibración disponible: 0-± 700 m/s2;
Puede verificar/calibrar con precisión voltaje, carga, aceleración de salida IEPE, velocidad y otros sensores y probadores de vibración. Admite el método de comparación punto por punto, el método de barrido de frecuencia sinusoidal, el método de excitación aleatoria y el método de excitación por choque y otros métodos de verificación/calibración.
3. Composición básica

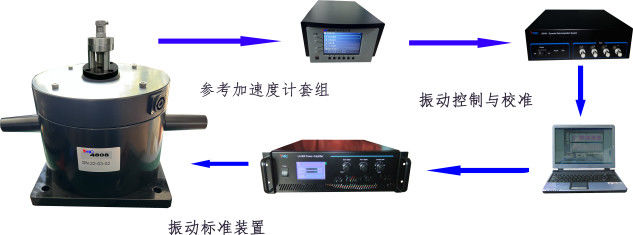

El esquema se compone de un acelerómetro estándar, un amplificador de carga de bajo ruido, una pequeña mesa vibratoria, un amplificador de potencia lineal, un colector de datos dinámicos y un software de prueba y control de características del sensor. La prueba automática y el control de circuito cerrado de la sensibilidad del sensor, la linealidad de la amplitud y la respuesta de frecuencia se realizan mediante control por computadora.
Nota: El acelerómetro bajo prueba depende del producto real, y la figura es solo para referencia del acelerómetro de salida de carga.
4. Parámetros técnicos del equipo
4.1. Mesa vibratoria
La mesa vibratoria estándar HG-5024M utiliza material de imán permanente de tierras raras Ndfeb; Tiene las características de pequeño volumen, peso ligero, amplio rango de frecuencia, estructura razonable y alta confiabilidad. Especialmente diseñado para la calibración de vibraciones, pruebas de vibraciones y pruebas de vibraciones de la fuente de vibración estándar, se puede utilizar como calibración, calibración y prueba de sensores de vibración, también se puede utilizar para piezas de instrumentos grandes y medianos de la vibración ambiental, prueba de fatiga, medición de estructura pequeña y mediana de la respuesta dinámica, prueba de frecuencia de resonancia e impedancia mecánica, prueba modal.
| Fuerza de excitación sinusoidal máxima |
≥120N (200N Refrigeración por aire) |
| Frecuencia de funcionamiento |
5Hz～10000Hz |
| Aceleración máxima |
1m/s2～700m/s2 (Valor pico) |
| Velocidad máxima |
1,4 m/s (Valor pico) |
| Desplazamiento máximo |
12,7 mm (pico a pico) |
| Flujo de fuga |
＜5mT |
| Relación señal-ruido |
≥50dB |
| Estabilidad de frecuencia |
≤0,1% |
| Estabilidad de amplitud |
≤0,3% |
| Grado de distorsión |
≤5% |
| Vibración transversal |
≤10% |
| Error de indicación de frecuencia |
≤0,1% |
| Rigidez de soporte |
5,6 N/mm |
| Impedancia de CC de la bobina |
0,8Ω |
| Corriente de entrada máxima |
15Arms (25Arms Refrigeración por aire) |
| Calidad de las piezas móviles |
180 g |
| Peso |
35 kg |
| Tamaño de la mesa |
Ф62,5 mm (Orificio de montajeФ50,8,5-M8) |
| Dimensión total |
Ф215×200 mm |
| Rango de temperatura |
Temperatura de funcionamiento: 5℃ ~ 40℃;
Temperatura de almacenamiento: -20℃ ~ 70℃.
|
| Humedad relativa |
No más del 75% (La temperatura no es superior a 30℃) |
| Exportación |
Enchufe de 4 pines |
| Amplificador de potencia recomendado |
LA-500 (20V25A) |
Nota: HG-5024M se puede utilizar como una mesa vibratoria estándar para la construcción estándar de acuerdo con las Regulaciones de verificación de la mesa vibratoria estándar JJG 298-2015.
Rango de frecuencia: 10-10000Hz; Amplitud máxima: 300 m/s2.
4.2. Amplificador de potencia lineal
El amplificador de potencia LA-500 adopta un chasis estándar de 19 pulgadas, pantalla LCD a color verdadero, corriente, voltaje, frecuencia de señal y protección, salida de potencia lineal, baja distorsión, buena relación señal-ruido; Con voltaje de salida, indicación de corriente y orificios de monitoreo final; Múltiples funciones de protección; Accionamiento directo de agitadores modales de la serie MS y agitadores pequeños de la serie VT/SVT
| Modelo del producto |
LA-500 |
| Potencia de salida nominal |
500 VA |
| Impedancia de entrada |
>10 kΩ |
| Voltaje de salida nominal |
25 Vrms |
| Corriente de salida nominal |
20Arms |
| Distorsión no lineal |
＜1% |
| Relación señal-ruido |
≥80dB |
| Ganancia |
10 V/V±2dB |
| Respuesta de frecuencia Hz |
Corriente continua |
0 - 50k±1dB |
| Corriente alterna |
20 - 50k±1dB |
| Rango de frecuencia Hz |
Relación de potencia total |
20 - 5k |
| Potencia reducida |
0 - 50k |
| W╳H ╳D mm |
483╳132,5
╳480
|
| Kg |
22,5 |
| Fuente de alimentación |
220V50Hz8A |
| Equipado con modelo de vibrador: |
SVT-03 |
4.3. Consulte el acelerómetro
El acelerómetro de referencia HG-8305 adopta una estructura de compresión central, buenas características de temperatura, alta estabilidad a largo plazo, fuerte resistencia al impacto; La instalación dual M5 (10-32 opcional) en la parte inferior y superior puede realizar la calibración de precisión de la sensibilidad del sensor en modo back-to-back, la transmisión de valor de vibración estándar y las funciones estándar de verificación estable.
Curva de respuesta de frecuencia
Curva de temperatura
| Sensibilidad de referencia (±10%) |
0,110 pC/(m/s2) |
| Rango de frecuencia de funcionamiento |
0,2 Hz～10 kHz |
| Aceleración de vibración sinusoidal máxima de funcionamiento |
9800 m/s2 |
| Rango de frecuencia de amplitud |
±2% |
0,2 Hz～5 kHz |
|
| ±10% |
5 Hz～10 kHz |
|
| Respuesta fase-frecuencia (±1°) |
0,2 Hz～10 kHz |
|
| Frecuencia natural de instalación |
≥40 kHz |
|
| Sensibilidad transversal |
≤2% |
|
| Rango de temperatura de funcionamiento |
–74~+200℃ |
|
| Resistencia de aislamiento |
≥1011Ω |
|
| Estabilidad anual |
≤0,5% |
|
| Linealidad de amplitud de aceleración |
≤0,5% |
|
| Sensibilidad de temperatura transitoria |
0,5 ms-2/℃ (0,3 Hz) |
|
| Sensibilidad magnética |
1 ms-2/T |
|
| Sensibilidad a la deformación de la base |
0,01 ms-2/με |
|
| Parte sensible |
Cuarzo |
|
| Capacitancia |
～70 pF |
|
| Peso |
38G |
|
| Modo de instalación |
10-32 |
|
| Modo de salida |
10-32 |
|
| Modo de salida |
Polaridad positiva |
|
| Par de apriete de montaje |
0,5 Nm～3,5 Nm |
|
Nota: Los amplificadores de carga HG-8305 y HG-8102B se utilizan como kits de vibración y se pueden utilizar como acelerómetros de referencia de acuerdo con las Regulaciones de verificación para acelerómetros piezoeléctricos JJG 233-2008.
4.4. Amplificador de carga de bajo ruido
HG-8102B: un amplificador de carga de bajo ruido multimodo con normalización de sensibilidad del sensor de 4 bits, con carga, voltaje, IEPE y otros tres modos de entrada, ganancia, paso alto, paso bajo y opciones de archivos múltiples normalizados; Tamaño pequeño, alta integración; Cuatro conjuntos de salida decimal normalizada (1,000~10,99 pC/UNIDAD); Adecuado para medición y calibración de precisión.
| Entrada |
voltaje /IEPE (4mA/24VDC):±10V ; Carga eléctrica:±106pC |
| Exportación |
±10VP/5 mA (Máx.) |
| Compensación de CC |
±10 mV |
| Ruido |
≤5μVrms (La ganancia máxima se pliega a la entrada) |
| Clasificación de ganancia |
0,1；1；10；100；1000 mV/pC (Cuando la capacitancia de la fuente es 1 nF) |
| Precisión |
±0,5% |
| Filtro de paso bajo: |
0,3,1k,3k,10k,30k,100kHz (Frecuencia de corte - 3dB±1dB, Tasa de atenuación -12dB/OCT) |
| Filtro de paso alto: |
0,3,1,3,10,30,100Hz (Frecuencia de corte - 3dB±1dB, Tasa de atenuación -6dB/OCT) |
| Temperatura |
Temperatura de funcionamiento: 0℃- +50℃；Temperatura de almacenamiento: -55℃-+85℃ |
| Humedad |
95% R.H. Máx. |
| Fuente de alimentación |
Corriente alterna: 220V50Hz |
| Dimensión |
45 mm (Ancho) ╳122 mm (Alto) ╳200 mm (Profundo) |
| Peso |
1,5 KG |
| Modo de conexión |
Modo de entrada: M5；Modo de salida: BNC；Fuente de alimentación: 3GTJE3 (CA) |
| Línea de entrada: |
Cable de bajo ruido M5 STYV-1 de doble cabezal de 2 m |
| Línea de salida |
Cable de salida BNC de doble cabezal de 2 m y 50Ω |
| Cable de alimentación |
3GTJA (CA)； 1PCS |
4.5. Colector de datos dinámicos (Controlador)
El colector de datos dinámicos HG-9204H es un colector de datos dinámicos de entrada de 4 canales y salida de 2 canales con alta frecuencia de muestreo. Se puede combinar con el software básico de medición y control HG-9800-02 para formar un sistema de adquisición de datos dinámicos, y también se puede combinar con el software de prueba de características del sensor HG-9800-05 para formar un sistema de control de vibración de circuito cerrado.
| Ingrese el número de canales |
4 |
|
| Modo de señal |
Carga, voltaje, IEPE |
|
| Ancho de banda de entrada de señal de voltaje |
CC-100kHz |
|
| Ancho de banda de entrada de señal IEPE |
0,3 Hz-100 kHz |
|
| Relación señal-ruido |
≥96 dB |
|
| Dígito AD |
16 |
|
| Precisión AD |
优于±0,5％ |
|
| Rango de entrada |
voltaje /IEPE: ±10Vp
Rango de entrada de carga:±1×105pC
|
|
| Ganancia incorporada |
entrada de voltaje /IEPE: 1 vez, 10 veces, 100 veces Entrada de carga: 0,1, 1, 10, 100 veces |
|
| Fuente de alimentación de excitación IEPE |
4mA±1mA /(20-24VCC); |
|
| Frecuencia de muestreo de un solo canal |
Máximo 1 M de muestreo paralelo por canal |
|
| Exportación DA |
2 salidas independientes |
|
| Resolución DA |
16 bits |
|
| Tasa de conversión DA |
500 kHz; |
|
| Amplitud de salida de señal |
±10VP; |
|
| Precisión |
Mejor que ± 0,5% |
|
| |
| dimensiónw×D×H (mm) |
W240mm×H69mm×D277mm |
|
| Peso (g) |
3,5 kg |
|
| Fuente de alimentación |
100 – 240 V CA, 50/60 HZ |
|
| Software de soporte |
Software de adquisición y control de señales HG-9800 |
|
4.6. Sistema de prueba y control de características del sensor (Computadora y software)
Módulo de prueba y control de características del sensor HG-9800-05:
Con nuestros sensores estándar, amplificadores de potencia, mesa vibratoria estándar, controlador, etc., la sensibilidad, la linealidad de amplitud, la respuesta de frecuencia del sensor de aceleración se pueden probar automáticamente, el rango de frecuencia puede alcanzar los 40 kHz y el informe de prueba se puede generar automáticamente.
1, prueba de frecuencia de punto: puede establecer cualquier conjunto de valor de frecuencia y amplitud de vibración (puede establecer aceleración, velocidad, desplazamiento, etc.), completar automáticamente la prueba de vibración de un solo punto, multipunto y formar un informe;
2, prueba de barrido de frecuencia: establezca el punto de frecuencia de referencia, el límite superior e inferior del punto de frecuencia y realice automáticamente la prueba de sensibilidad y respuesta de frecuencia;
3, prueba aleatoria (rápida): utilizando señales aleatorias, complete rápidamente la prueba de respuesta de frecuencia del sensor de vibración;
4. Complete automáticamente la prueba de linealidad de amplitud y forme un informe;
1. Configuración básica y precio
| |
Nombre |
Número de modelo |
Cantidad |
Precio de referencia |
-
|
Acelerómetro estándar |
HG-8305 |
1 |
|
-
|
Pruebe el accesorio back-to-back |
|
1 |
|
-
|
Amplificador de carga de bajo ruido |
HG-8102B |
1 |
|
-
|
Mesa vibratoria estándar |
HG-5024M |
1 |
|
-
|
Amplificador de potencia lineal |
LA-500 |
1 |
|
-
|
Colector de datos dinámicos de 4 canales (Controlador) |
HG-9204H |
1 |
|
-
|
Software de prueba y control de características del sensor |
HG-9800 |
1 |
|
-
|
Computadoras de prueba e impresoras |
|
1 |
|
-
|
Soporte técnico y servicio |
|
1 |
|
| |
|
|
Nota: Los precios anteriores no incluyen los costos de calibración.
