Sistema de radiografía digital (DR) del instrumento NDT
Características:
¢ Cumplir con la última norma NB/T 47013.11-2015
Transformación digital del sistema de detección de imágenes en tiempo real de rayos X
¢ Inspección de imágenes digitales portátiles en el lugar de trabajo
Rango dinámico alto de 16 bits
¢ 120 μm de píxeles, alta resolución 4.0 lp/mm
Conversión eficiente de imágenes de rayos X con yoduro de cesio CsI
El campo de visión de imagen de 25cmX30cm

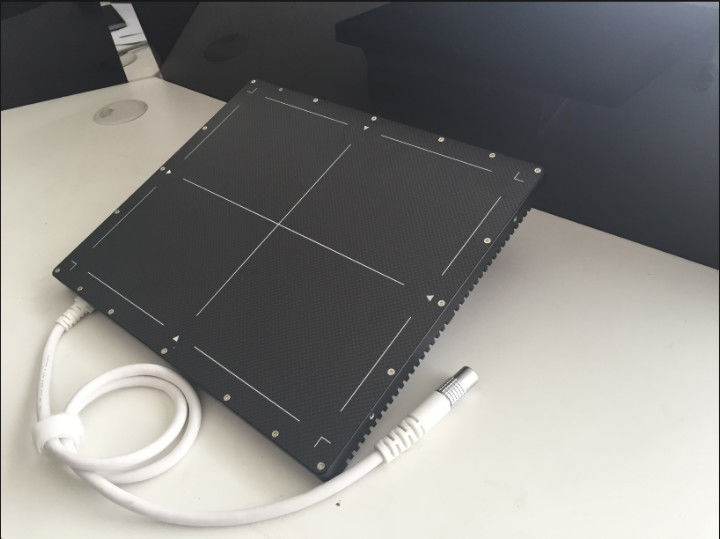

Detector de panel plano digital de rayos X para la industria
Parámetros básicos:
| Modelo |
Se trata de la HDR-2530. |
| Tamaño de píxel |
120 mm |
| Conversión A/D |
16 bits |
| Scintillador |
CsI:TI o GOS |
| Rango dinámico |
> 12000:1 |
| Resolución espacial límite |
4.0lp/mm |
| Área de obtención de imágenes |
250 mm por 300 mm |
| Matriz de píxeles |
2560x2048 |
| Tasa de lectura |
2s |
| Rango de energía |
20 a 320 kV |
| Las dimensiones |
333 mm x 282 mm x 15 mm |
| Peso |
2 kilos |
| Interfaz de datos |
Gigabit |
2"Software para el procesamiento y mejora de imágenes digitales
Mejora de imagen e integración de sistemas de almacenamiento Actualmente, las funciones de procesamiento y filtración más prácticas están especialmente diseñadas para sistemas de imágenes en tiempo real de rayos X.que puede aumentar la sensibilidad de las imágenes procesadas en 0Con la ayuda del puerto Ethernet de alta velocidad, puede ayudarle a obtener imágenes estáticas e imágenes dinámicas al mismo tiempo, y guardarlas en formato de imagen de 8/16 bits,y puede grabarse directamente en discos DVD para almacenamiento permanente, que es conveniente para el archivo y revisión de los datos de prueba, al tiempo que ahorra costos de prueba y espacio de archivo.
Conexión y control de las tabletas
¢ conexión de panel plano de red de Gigabit, y solicita el estado de la conexión y el fallo
Corrección de los pixeles de desviación/ganancia/mal
Se puede seleccionar la corrección de desplazamiento/ganancia/mal pixel, si se superpone o no
¢ Impresión del progreso del procesamiento del software
Muestra de valor en gris de píxeles
Display y procesamiento de imágenes en tiempo real
¢ Imagen en tiempo real ROI mapeo rápido de escala de grises, que es conveniente para la observación rápida de imágenes efectivas de la región de interés
¢ Display en tiempo real reducción integral del ruido: 2/4/8 cuadros opcionales
Procesamiento por algoritmo de visualización en tiempo real: película negativa/color/binarización
¢ Display en tiempo real de agudización y mejora de la imagen
Colección de integración de imágenes: 8/16/32/64/128/256 superposición de cuadros
Registro de vídeo continuo: formato de compresión opcional
Compilación automática de secuencias de nombres y nombres de imágenes/vídeos
️ 0-65536, ajuste de escala de grises de 16 bits
️ Ajuste de gama/contraste/brillo/umbral
Marca de información de la imagen, múltiples contenidos son opcionales
Procesamiento de imágenes estáticas
¢ ROI rápida de escala de grises, que es conveniente para la observación rápida de imágenes eficaces de la región de interés
¢ bmp / png / jpg / tiff ((8bit/16bit) / RAW / su / dcm lectura de archivos
️ Grayscale / película negativa / color falso / binarización / procesamiento de algoritmos de agudización / mejora
️ Vidrio de aumento, observación de aumento de 1 a 5 veces
️ Ajuste de gama/contraste/brillo/umbral
- Calibración y medición del tamaño, y la información requerida puede marcarse en la imagen
Verificación automática del indicador de calidad de imagen de alambre duplex (opcional)
Cumplir con los requisitos de la norma NB/T 47013.11-2015 "Ensayo no destructivo de equipos a presión en pruebas de imagen digital de rayos X", verificación automática del indicador de calidad de imagen de doble filamento,y puede determinar el SNR.
