Sistema de medición del espesor de corrosión por deslizamiento magnético
- Configuración

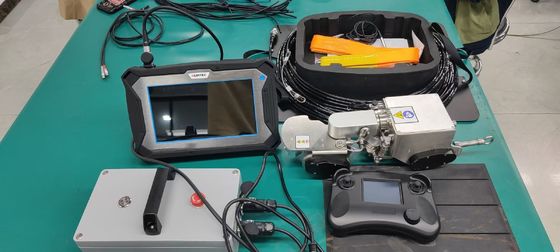

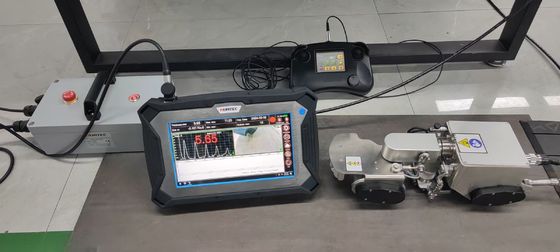

| Punto de trabajo | Nombre | Unidad | Cantidad | | En el caso de la |
| 1 | Anfitrión de pruebas ((PC y software)) | conjunto | 1 | El 25% | |
| 2 | HUATEC TG-M70 rastreador magnético de dos ruedas (incluido el módulo de medición de vídeo y espesor) | conjunto | 1 | El 65% | |
| 3 | Cables de control de ensayo | el medidor | 25 | El 10% | |
| 4 | Prevención de caídas de las cuerdas de seguridad | el medidor | 25 | | / Opcional |
| 5 | Manual de funcionamiento | El PC | 1 | | |
| 6 | Certificado de calibración | Pc | 1 | | |
| | | |
- Breve introducción
- Este sistema haceNo necesita andamios, no necesita pulir la capa antiséptica, sin ningún agente de acoplamiento..
- Utilizando la rueda de magneto permanente de tierras raras de alta resistencia, incluso si hay un apagón inesperado, no se caerá de la superficie detectada.movimientos verticales e invertidos de múltiples actitudes en la superficie de los componentes ferromagnéticos.
- Instalar una sonda de espesor de ultrasonido electromagnético para la detección rápida y el posicionamiento contra la erosión de la pared
- Escaneo preciso del área para probar la corrosión del espesor.
- Compatibilidad de las pantallas de escaneo A y B
- Equipado con una cámara de vídeo, puede observar oportunamente la situación de vídeo de la superficie inspeccionada.
- El sistema de control remoto para controlar la dirección de escaneo, y se puede preestablecer la dirección de escaneo.
3Caracteres de rastreador magnético de dos ruedas

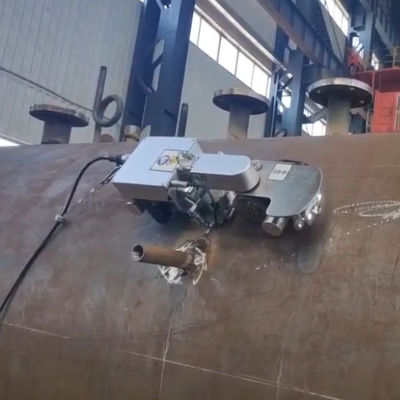

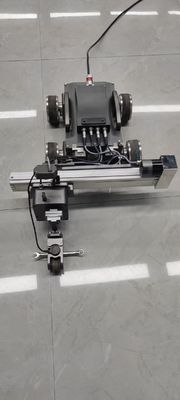

El rastreador magnético de dos ruedas es un instrumento avanzado que puede transportar una variedad de equipos de ensayo no destructivos.ha acumulado un gran número de experiencias de liquidación in situ en muchos campos como la petroquímica, inspecciones especiales de la olla, y la energía eléctrica. puede llevar ultrasonido electromagnético en la parte inferior de la tubería, codo o tres eslabones y otras corrosiones,la erosión de las zonas más graves para hacer inspección o B medición del espesor de exploración, el campo de la industria llamado expertos en detección de corrosión de tuberías
El rastreador magnético de dos ruedas tiene las siguientes características: estructura compacta, alta flexibilidad, succión magnética, alta precisión de control, tecnología de detección avanzada, detección de video compatible,y un mecanismo único de elevación de sondasPara la detección automática de la corrosión de tuberías, recipientes y placas
1) Estructura compacta y gran flexibilidad
El diseño compacto y exquisito le permite realizar fácilmente la detección de corrosión para varios tipos de tuberías y recipientes ferromagnéticos.Las balas magnéticas son de 350 mm (longitud) × 140 mm (ancho) × 130 mm (altura) y pesan menos de 5La estructura única de las dos ruedas permite caminar libremente sobre tuberías con un mínimo de 100 mm.El radio mínimo de giro es de 400 mm y el codo con un radio mínimo de flexión de 100 mm se puede pasar fácilmentePor lo tanto, el alcance del movimiento y el escaneo de arrastramiento magnético de dos ruedas se ha ampliado enormemente.
2) Súper de succión magnética
En términos de diseño, utiliza imanes magnéticos de tierras raras para hacer imanes permanentes de alta resistencia en dos rondas de ascensiones magnéticas.No existe peligro de que la carrocería del vehículo caiga de la superficie detectada.Por lo tanto, el rastreador magnético de dos ruedas puede realizar de forma segura el escaneo de postura horizontal, vertical e invertida.lo que significa que no afectará a ningún movimiento vertical al arrastrar 5 kg de peso.
3) Alta precisión de control
La velocidad de desplazamiento magnético de dos ruedas es de 0-6 m/minuto y puede avanzar a una velocidad constante, mediante el codificador de precisión puede lograr la función de establecer la brecha de detección,puede satisfacer mejor las necesidades de detección del usuarioPor ejemplo, el cliente necesita realizar un proceso de detección de huecos cada 50 mm en un punto en la parte posterior del codo: el controlador se puede programar,y la subida magnética de dos ruedas se puede operar e inspeccionar cada 50 mmMejorar la eficiencia y precisión de la detección.
1Parámetros técnicos
¿ Qué pasa?Cables de control de detección:25 metros
Se mide el radio mínimo de curvatura en la superficie del objeto: el eje longitudinal ≥ 50 mm y la circunferencia ≥ 125 mm.
L Medida del espesor:Precisión 0,04 mm, rango 2 ~ 120 mm (acero)
L ★Largo de trabajo / elevación: ≤ 4 mm
l ★No perpendicularidad de medición (normal para el transductor/sonda en relación con el objeto objeto de ensayo): ±25o
Frecuencia de la excitación:3.0~5.0MHz, velocidad de medición: 16~1 veces/s
r Rango de velocidad del sonido: 1000~9999 m/s, incremento de ajuste: 1 m/s
Función de la puerta: puerta automática, puerta única manual, puerta doble manual
¿ Qué pasa?Monitoreo de video: tanto la visión delantera como la retrovisión de cámaras duales, los píxeles dinámicos y estáticos son de 3 millones /2304×1296
L sonda magnética de temperatura normal: imanes débiles o menos permanentes, la succión magnética≤ 15N, de forma circular Φ30 × 44 mm de altura, peso ≤ 80 g
l ★Tamaño y peso del cuerpo del dispositivo de arrastramiento (aproximadamente): L380×W130×H120mm,6kg
Temperatura de trabajo: -10 °C a +50 °C
2Software de análisis de mediciones
L Impresión simultánea del espesor, A, B resultados de la exploración
El registro de ensayos, la lista de valores de espesor, se emite directamente para facilitar el análisis y el procesamiento de los datos.
1 ★Compatible con el sistema operativo Win7/10 (32/64 bits)
