Sistema de Imagen Ultrasónica 3D en Tiempo Real TFM de Arreglo en Fase Paralelo Completo de 64 Canales HPA-22T1 con Retardo 0-40 Μs y P 2.5ns

Sistema de imágenes ultrasónicas 3D en tiempo real TFM de matriz en fase paralela completa de 64 canales HPA-22T1

El HPA-22T1 es un nuevo 64 canales sistema de detección de imágenes ultrasónicas de enfoque total (TFM) de matriz en fase paralela completa, desarrollado independientemente por nuestra empresa. El sistema recopila datos FMC en tiempo real y utiliza tecnología de imágenes de hardware de alta velocidad basada en el chip de procesamiento de señales para lograr una detección de imágenes de enfoque total (TFM) 2D / 3D de matriz en fase en tiempo real de alta precisión de materiales metálicos y no metálicos.

La plataforma de metadatos RF de matriz en fase industrial que puede procesar directamente los datos originales completos por computadora.

Especificaciones:

Características:

• Modelo de algoritmo de reconstrucción de enfoque total (TFM)
  De acuerdo con el modelo de algoritmo de reconstrucción de enfoque total (TFM), la tecnología de imágenes de hardware de alta velocidad basada en el chip de procesamiento de señales se utiliza para calcular los resultados de la imagen de enfoque total (TFM) en tiempo real y la velocidad de actualización de la imagen puede alcanzar los 50 fps.
• 64 canales de hardware de matriz en fase totalmente paralelos
  Con 64 canales de hardware de matriz en fase totalmente paralelos, puede recopilar hasta 4096 datos FMC de ondas tipo A en tiempo real con una profundidad de muestreo de 2 m.

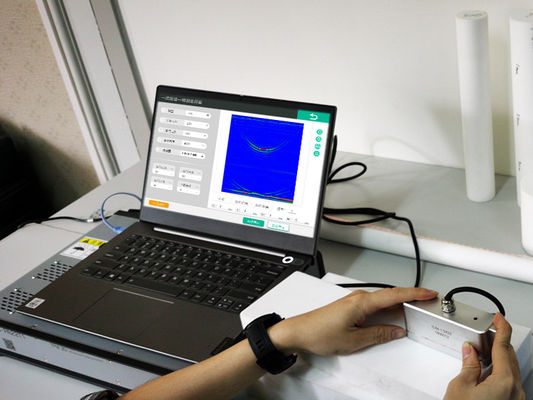

• Detección de imágenes de enfoque total (TFM) en tiempo real
  Admite la detección de imágenes rápidas de materiales compuestos aeroespaciales, soldaduras a tope de líneas de ferrocarril de alta velocidad, llantas y ejes de locomotoras eléctricas, pernos de palas de turbinas eólicas y soldaduras a tope de paredes gruesas.
• Imágenes C-scan rápidas
  Basado en el enfoque total 2D (TFM) combinado con el posicionamiento del codificador, se pueden realizar imágenes C-scan rápidas para los materiales detectados.
• Módulo de enfoque total (TFM) de onda transversal 3D

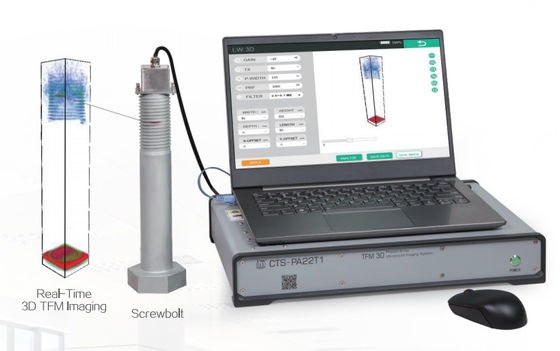

  Basado en la sonda de matriz bidimensional y las cuñas correspondientes, se puede realizar la detección en tiempo real del área de soldadura para formar una visualización gráfica 3D estereoscópica; 3D-TFM combinado con el codificador puede formar una imagen de detección 4D intuitiva y transparente del área de soldadura.
• Múltiples modos 3D-TFM
  Una variedad de soluciones TFM para soldaduras, fundiciones y forjas; una alternativa ideal para la inspección RT de soldaduras de acero inoxidable austenítico de paredes medianas y gruesas.
• Detección 4D en tiempo real
  3D-TFM se combina con el codificador para formar una imagen de detección 4D en tiempo real y la velocidad de escaneo es de hasta 100 mm / s.
• Detección TFM de piezas especiales
  Para diferentes piezas de trabajo a inspeccionar, el modelo de enfoque total autodefinido puede realizar la detección TFM efectiva de varios materiales especiales como plexiglás, carcasas esféricas, cerámicas y otras piezas de trabajo.
• Almacenamiento de datos originales y generación de informes
  El sistema proporciona funciones como el almacenamiento de datos de matriz completa original y el almacenamiento de resultados de pruebas, análisis cuantitativo de la ubicación de defectos, etc. Puede proporcionar informes de pruebas de acuerdo con el formato de informe requerido por los usuarios.
