TG-8000 Medidor Ultrasónico de Profundidad para Capa Endurecida por Inducción
Antecedentes:
El tratamiento de endurecimiento superficial puede mejorar la resistencia al desgaste y la resistencia a la fatiga de los componentes sometidos a estrés dinámico. Estas características están determinadas principalmente por la dureza superficial, la profundidad endurecida y el perfil de profundidad de la tensión residual. La profundidad de la capa endurecida es un indicador de calidad importante en el proceso de tratamiento de endurecimiento superficial. Actualmente, la calidad del proceso de endurecimiento solo se puede garantizar mediante métodos de prueba aleatorios. Este método no solo daña los componentes, sino que también desperdicia tiempo y tiene un alto costo.
|
Rendimiento de detección de la profundidad de la capa endurecida
|
Objeto a medir |
Profundidad de la capa endurecida por inducción |
| Rango de medición |
0.7 ～ 15mm |
| Resolución de medición |
0.1mm |
| Repetibilidad de medición |
±0.1mm (por ubicación) |
| Sensibilidad |
80 dB o más (banda estrecha de 5 MHz) |
| Ganancia ajustable |
Máx. 120dB Mín. 0.1dB paso |
| Frecuencia central de amplificación de recepción |
1-20Mhz |
| Linealidad vertical |
Dentro de ±2.8% |
| Linealidad horizontal |
Dentro de ±0.6% |
| Cargador de CA |
Entrada de carga rápida de CA 65W 100 ～ 240V±10% 50/60Hz±3Hz |
| Batería |
Batería de iones de litio |
| Tiempo de carga |
1.5h |
| Tiempo de funcionamiento |
Aproximadamente 12h (Varía según las condiciones de uso del usuario) |
| Temperatura ambiente |
0～50℃ (durante el funcionamiento) -20～60℃ (durante el almacenamiento) |
| Pantalla y tamaño de pantalla |
Pantalla LCD HD de 5.0 pulgadas |
| Dimensiones externas (mm), peso (g) |
183mm (Ancho)×113mm (Alto)×45mm (Profundo) 780g |
| Interfaz externa |
Tarjeta de memoria SD |
| Puerto de transmisión de datos tipo C |
Solución:

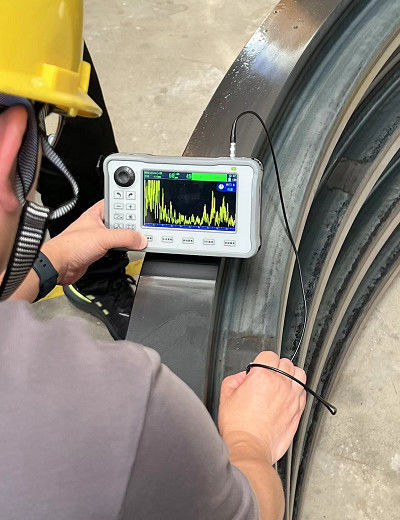

Nuestra empresa utiliza un método ultrasónico rápido y no destructivo para medir la profundidad de las capas endurecidas. Este método puede reducir la carga de trabajo y el costo de la inspección, y garantizar que el producto sea siempre de alta calidad ajustando el proceso de producción a tiempo. El instrumento puede optimizar los parámetros de fabricación, acortar el tiempo de inactividad de la máquina después de reemplazar el sensor inductivo, realizar la función de control de fabricación rápida y una buena gestión de la calidad.
Nuestro equipo:
El dispositivo utiliza el siguiente principio: la capa endurecida casi no tiene resistencia a las ondas ultrasónicas, mientras que los materiales que no han sido sometidos a tratamiento de endurecimiento dispersarán una gran cantidad de ondas ultrasónicas. El sistema de detección registra la señal de retrodispersión y la procesa con nuestros elementos de medición electrónicos. A través de una evaluación automática integral de datos, se puede obtener la profundidad endurecida final del material.
Características
● El equipo de medición se puede integrar en el proceso de producción.
● La precisión de la medición es muy alta: el error al determinar el valor de la profundidad de la superficie es de aproximadamente ± 0.1 mm (método metalográfico)
● Obtenga resultados de medición rápidamente: cada medición solo toma unos segundos.
● Se pueden evaluar grandes cantidades de piezas muy rápidamente.
● Mediante el uso de diferentes cuñas, se pueden medir piezas de trabajo de diferentes tamaños.
● El dispositivo puede moverse libremente (peso total: 780 g).
● Los parámetros se pueden ajustar fácilmente de acuerdo con los requisitos del cliente.
Parámetros técnicos
● Transductor de pulso ultrasónico
● Frecuencia de recepción ultrasónica: 1—20 MHz.
● Dos canales de recepción y envío.
● Procesamiento de envolvente de señal.
● El acoplamiento acústico se logra a través de cuñas especiales.

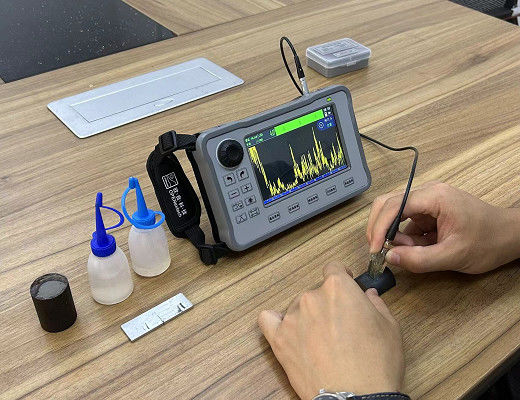

Configuración estándar
| Número de serie |
Nombre |
Cantidad |
| 1 |
Anfitrión |
1 |
| 2 |
Sonda |
1 |
| 3 |
Línea de sonda |
1 |
| 4 |
Cuña |
1 |
| 5 |
Carga rápida |
1 |
| 6 |
Agente de acoplamiento de botella dividida y muestra de calibración |
Cada 1 |
| 7 |
Cable de alimentación |
1 |
| 8 |
Manual |
1 |
| 9 |
Certificado |
1 |
| 10 |
Tarjeta de garantía |
1 |
Configuración opcional
Bloques de cuña que se pueden personalizar para adaptarse a diferentes formas de piezas de trabajo
