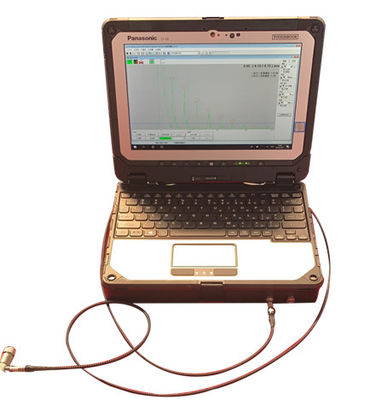

Sistema Integrado de Pruebas Ultrasónicas de Puntos de Soldadura Automotrices HFD-SW30

Parámetros técnicos

1. Temperatura de almacenamiento: -51+ 71 °C

2. Temperatura de trabajo: -29+ 63 °C

3. Dimensiones externas: 25 × 183 × 85 mm

4. Peso: aproximadamente 1.98 kg

5. Nivel de protección: cumple con el estándar estadounidense MIL-810G, y los niveles de resistencia al agua y al polvo alcanzan el estándar IP65

Resistente a sismos/impactos/temperaturas amplias, superando la prueba de caída de 120 cm, teclado impermeable

6. Resistencia a impactos: máximo 0.15 gramos/11 milisegundos, de acuerdo con la norma IEC60068-2-27

7. Resistencia a vibraciones: 5-150 Hz, máximo 2 gramos, 1 octava por minuto, de acuerdo con la norma IEC60068-2-6Fc

8. Interfaz de sonda: LEMO 00 o Microdot

9. Interfaz de entrada/salida del dispositivo: puerto de bus de expansión

10. Interfaz de alimentación: adaptador de corriente

11. USD: 3.0

12. Fuente de alimentación de trabajo Voltaje de trabajo: 5V CC, proporcionado a través de la interfaz integrada del ordenador

13. Fuente de alimentación del codificador: fuente de alimentación externa 100-230 voltios; CA; Potencia máxima 5W

14. Consumo de energía: consumo máximo de energía 2.5W

15. Tipo de pulso ultrasónico: pulso de onda aguda

16. Frecuencia de repetición PRF: valor máximo 1000 Hz, 3 modos (dependiendo del rango de calibración), rango de ajuste continuo 8-1000 Hz, secuencia de pulso discontinua, voltaje de excitación: máximo 400V

17. Condensador de carga: 1 nF, 220 pF

18. Tiempo de borde de subida de la onda de arranque:<15nS

19. Ni: 50 ohmios, 1000 ohmios

20. Modo de sonda (TR): encendido/apagado, penetración

21. Establecer y evaluar el rango de calibración: mínimo 0-2.5 mm, 0-0.1 pulgadas (en acero); Máximo 0 a 9700 mm, 0 a 381 pulgadas (en acero)

22. Rango de velocidad del sonido: 500~15000 m/s, 0.02~0.59 "/μS; Tiene una lista de materiales completa y editable23. Desplazamiento del pulso: -10~1500 mm; - 0.39~50 "(en acero)

24. Retraso de la sonda: 0~100 μS

25. Rango de frecuencia: 0.5~20 MHz (-3 dB); 4 filtros

26. Rango de frecuencia de repetición: 1-1000 Hz; Ajustable automática o manualmente

27. Ganancia: 110 dB, paso ajustable 0.5/1/2/6 dB

28. Modo de trabajo: tipo de reflexión de pulso, doble cristal, con penetración posterior

29. Detección: Onda completa, media onda positiva, media onda negativa, RF (radiofrecuencia) (máximo 150 mm/5.9 "en acero)

30. Supresión: 0-90% lineal

31. DAC/TCG: DAC tiene un máximo de 16 puntos de datos (reflector de referencia), un rango dinámico de 37 dB y una pendiente máxima de 6 dB/μS; 3 curvas ajustables; Convertible a modo TCG (corrección de ganancia por tiempo) (umbral de registro horizontal); Cumple con estándares de prueba nacionales e internacionales

32. DGS: DGS registra la curva de tamaño de reflectancia equivalente efectiva de todas las sondas con función DGS; Se puede configurar como DAC o TCG; El método de evaluación se puede mostrar como un valor en dB relacionado con la curva, diámetro equivalente o nivel de evaluación (JIS); Corrección de atenuación y transmisión de velocidad del sonido; Los reflectores de referencia se pueden seleccionar como agujeros con fondo plano, agujeros horizontales o fondos planos grandes

33. Puerta de monitoreo: 2 puertas de monitoreo independientes, con ancho de puerta que excede el rango de calibración máximo; La evaluación se basa en A-scan; Alarma de puerta: cerrada, síncrona, asíncrona; Lógica: alarma acústica y/o

34. Medición de distancia: Puede medir la distancia entre el lado de la onda o el pico del eco en una puerta independiente (puerta A o puerta B) y el punto cero; O medir la diferencia de distancia entre los ecos entre las puertas: Puerta B - Puerta A

35. Resolución de medición: La máxima ruta de sonido/grado a lo largo del tiempo es de 12.6 mm: 0.01 mm; O 0.2% del ancho de pantalla completo

36. Resolución vertical: 0.5% de la altura de pantalla completa o 0.2 dB

37. Digitalización A-scan: 1024 × 1024 píxeles

38. Congelación de pantalla: congelación estática de A-scan, congelación dinámica de A-scan (pico, señal dinámica en tiempo real), con un promedio de congelación de 2-3 ciclos de pulsos ultrasónicos

39. Comparación de ecos: visualización simultánea de la señal dinámica actual y la señal A-scan accedida

40. Idioma: alemán, inglés, francés, español, chino, japonés

41. Unidad: milímetros, pulgadas, sutil

42. Almacenamiento de datos: La base de datos puede guardar y administrar la configuración del instrumento, las tareas de prueba y los resultados de prueba; Incluyendo A-scan, DAC y anotaciones de texto; E importar hojas de cálculo; La capacidad de almacenamiento está limitada por el tamaño del disco duro.
