Medidor de espesor ultrasónico TG-5710 A / B Scan 0.100-1800mm Rango amplio

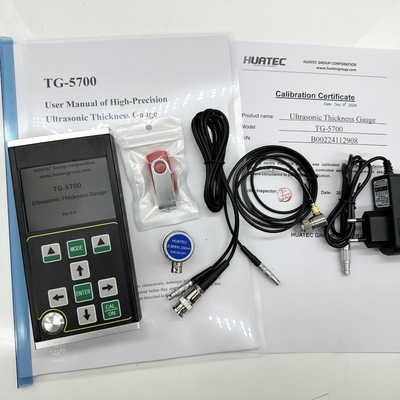

TG-5700 Medidor de espesor ultrasónico de amplio rango A/B Scan 0.100-1800mm

El TG-5710 es un nuevo medidor de espesor ultrasónico digital de alta precisión con escaneo A/B. Adopta el principio de medición de espesor ultrasónico basado en la reflexión de pulsos. Es adecuado para la medición del espesor de materiales que pueden hacer que la onda ultrasónica se propague en él a una velocidad constante y obtener la reflexión de su parte posterior. La resolución de medición es de 0,001 mm y el rango de medición es tan delgado como 0,10 mm (acero).
Este producto puede medir con precisión placas y piezas procesadas. Por otro lado, puede monitorear el grado de adelgazamiento de tuberías y recipientes a presión en equipos de producción después de la corrosión durante el uso. Se puede utilizar en petróleo, industria química, metalurgia, construcción naval, aeroespacial, energía y otros campos.
Este producto cumple con las siguientes normas: Especificación de calibración para medidor de espesor ultrasónico (JJF 1126-2004).

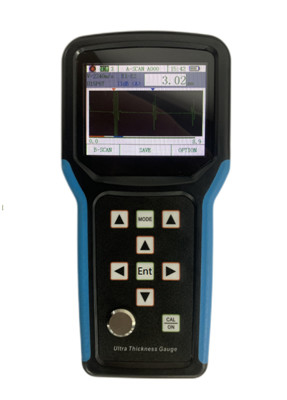

Este producto tiene modo A-scan, modo B-scan y modo de visualización numérica;

● El rango de medición es amplio, y se adopta la tecnología única de "eco múltiple" para realizar la medición de piezas ultra delgadas, con un espesor de medición mínimo de 0,15 mm (acero);

● Este producto puede medir el espesor con alta precisión, y la resolución de medición máxima puede alcanzar 0,001 mm; La resolución de repetición puede alcanzar ± 0,002 mm;

● Tiene las funciones de penetración de recubrimiento y eco a eco de medición, que se utiliza para medir materiales con capa de pintura y recubrimiento en la superficie;

● Múltiples modos de medición: los modos mb-e, E-E y me-e cumplen con la medición de piezas de trabajo gruesas convencionales; El modo Thin realiza la medición de piezas delgadas

● Los modos numéricos incluyen: modo de valor de espesor convencional, modo de diferencia / tasa de reducción y modo de valor máximo

● Dos modos de ganancia: ganancia automática / ganancia manual

● Se pueden configurar el apagado manual y el apagado automático, con función de ahorro de energía

● Admite una variedad de sondas, incluida la sonda de doble cristal y la sonda de un solo cristal, y admite una sonda de alta frecuencia de hasta 20 MHz

● Admite almacenamiento masivo y puede almacenar 100000 valores de espesor, 500 grupos de formas de onda A-scan y 500 grupos de formas de onda B-scan al mismo tiempo

● Pantalla TFT-LCD a color grande de 3,5 pulgadas con resolución de alta definición de 320x240 (QVGA)

● Tiene una variedad de métodos de calibración, admite calibración de un punto, calibración multipunto y modos de calibración manual, y puede calibrar la velocidad del sonido y la posición cero de la sonda al mismo tiempo; Admite la corrección de la trayectoria en V de la sonda de doble cristal

● Admite la conversión del sistema métrico y británico; Puede cambiar entre unidades de milímetros y pulgadas

● Admite visualización en inglés

Es adecuado para medir el espesor de metales (como acero, hierro fundido, aluminio, cobre, etc.), plásticos, cerámicas, vidrio, resina, fibra de vidrio y otros buenos conductores ultrasónicos.

El principio de la medición de espesor ultrasónico es similar al de la medición de ondas de luz. El pulso ultrasónico emitido por la sonda llega al objeto medido y se propaga en el objeto. Cuando llega a la interfaz del material, se refleja de nuevo a la sonda. El espesor del material medido se determina midiendo con precisión el tiempo de propagación ultrasónica en el material.

Sonda opcional:
