Sistema de radiografía digital (DR) HDR-2530
Características:
l Cumple con el último estándar NB/T 47013.11-2015
l Transformación digital del sistema de detección de imágenes en tiempo real por rayos X
l Inspección de imágenes digitales portátiles in situ
l Alto rango dinámico de 16 bits
l Píxeles de 120 μm, alta resolución de 4.0 lp/mm
l Conversión eficiente de imágenes de rayos X con yoduro de cesio CsI
l Campo de visión de imagen de 25 cm x 30 cm

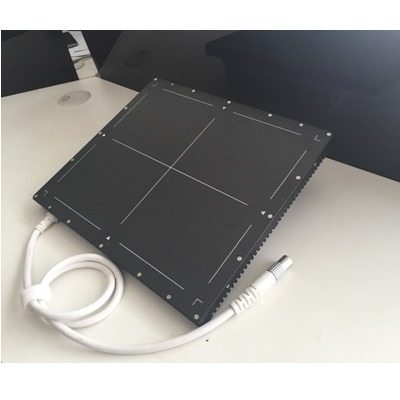

1-Detector de panel plano digital de rayos X industrial
Parámetros básicos:
| Modelo |
HDR-2530 |
| Tamaño de píxel |
120 um |
| Conversión A/D |
16 bits |
| Centelleador |
CsI:TI o GOS |
| Rango dinámico |
>12000:1 |
| Resolución espacial límite |
4.0 lp/mm |
| Área de imagen |
250 mm x 300 mm |
| Matriz de píxeles |
2560x2048 |
| Velocidad de lectura |
2s |
| Rango de energía |
20-320 kV |
| Dimensiones |
333 mm x 282 mm x 15 mm |
| Peso |
2 kg |
| Interfaz de datos |
Gigabit |

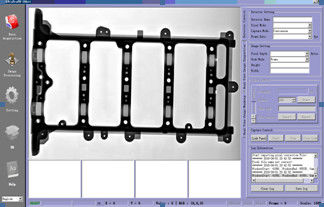

2——Software de procesamiento y mejora de imágenes digitales
Integración del sistema de mejora y almacenamiento de imágenes. Actualmente, las funciones de procesamiento y filtrado más prácticas están especialmente diseñadas para sistemas de imágenes en tiempo real por rayos X, lo que puede aumentar la sensibilidad de las imágenes procesadas en un promedio de 0.6% - 0.8%. Con la ayuda del puerto Ethernet de alta velocidad, puede ayudarlo a obtener imágenes estáticas e imágenes dinámicas al mismo tiempo, y guardarlas en formato de imagen de 8/16 bits, y se pueden grabar directamente en discos DVD para almacenamiento permanente, lo que es conveniente para el archivo y la revisión de los datos de prueba, al tiempo que ahorra costos de prueba y espacio de archivo.
Conexión y control de la tableta
l Conexión de panel plano de red Gigabit y solicita el estado de la conexión y la falla
l Corrección de compensación/ganancia/píxeles defectuosos
l Corrección de compensación/ganancia/píxeles defectuosos, se puede seleccionar si se superpone o no
l Indicación de la relación de visualización
l Recordatorio de la velocidad de fotogramas actual
l Visualización del progreso del procesamiento del software
l Visualización del valor de escala de grises de los píxeles
Visualización y procesamiento de imágenes en tiempo real
l Mapeo de escala de grises rápido ROI en tiempo real, que es conveniente para la observación rápida de imágenes efectivas de la región de interés
l Reducción de ruido integral de visualización en tiempo real: 2/4/8 fotogramas opcionales
l Procesamiento de algoritmos de visualización en tiempo real: película negativa/color/binarización
l Visualización en tiempo real del afilado y la mejora de la imagen
l Recopilación de integración de imágenes: superposición de 8/16/32/64/128/256 fotogramas
l Grabación de video continua: formato de compresión opcional
l Nombramiento de imágenes/videos y compilación automática de secuencias de nombres
l 0-65536, ajuste de escala de grises de 16 bits
l Ajuste de gamma/contraste/brillo/umbral
l Marca de información de la imagen, se pueden seleccionar múltiples contenidos
Procesamiento de imágenes estáticas
l Mapeo de escala de grises rápido ROI, que es conveniente para la observación rápida de imágenes efectivas de la región de interés
l Lectura de archivos bmp / png / jpg / tiff (8 bits/16 bits) / RAW / his / dcm
l Procesamiento de algoritmos de escala de grises/película negativa/falso color/binarización/afilado/mejora
l Lupa, observación de aumento de 1 a 5 veces
l Volteo de imagen
l Ajuste de gamma/contraste/brillo/umbral
l Calibración y medición de tamaño, y la información requerida se puede marcar en la imagen
Verificación automática deDúplexcalidad de imagen de alambreindicador (opcional)
Cumple con los requisitos del estándar NB/T 47013.11-2015 "Pruebas no destructivas de equipos a presión, pruebas de imágenes digitales por rayos X", verificación automática del indicador de calidad de imagen de doble filamento y puede determinar la SNR.
