TG-M70C Robot de medición de la corrosión por rastreo magnético y del espesor ultrasónico electromagnético para la detección de la corrosión de paredes de placas

TG-M70C Robot de medición de espesor por ultrasonido electromagnético y detección de corrosión con orugas magnéticas para la detección de corrosión en paredes de placas

1. Breve introducción

Este sistema no necesita andamios, no necesita quitar escamas, óxido ni pintura, no necesita acoplante. Puede realizar una detección rápida de la corrosión del espesor de la pared a gran altura a través del sistema de control remoto.

• Usando la rueda magnética permanente de alta resistencia de tierras raras, incluso si hay una falla de energía inesperada, no se caerá de la superficie detectada. Puede realizar movimientos horizontales, verticales e invertidos de múltiples actitudes en la superficie de componentes ferromagnéticos.
• Instalar sonda de espesor por ultrasonido electromagnético para una detección y posicionamiento rápidos contra la erosión de la pared
• Escaneo preciso del área para probar la corrosión del espesor.
• Coincidencia de visualización de escaneo A y escaneo B.
• Equipado con una cámara de video, la situación del video de la superficie inspeccionada se puede observar en tiempo real.
• El sistema de control remoto para controlar la dirección de escaneo, y puede preestablecer la dirección de escaneo.
• (Opcional) función de alta temperatura: con función de advertencia y protección contra sobretemperatura, puede realizar la detección directa de piezas de trabajo a alta temperatura dentro de -10~+150℃.
• 2. Configuración y precio

• Artículo	Nombre	Unidad	Cantidad	Observación
  1	Host de prueba (PC y software)	conjunto	1
  2	Oruga magnética de dos ruedas TG-M70C (módulo de medición de video y espesor incluido)	conjunto	1
  3	Caja de control y fuente de alimentación	Pieza	1
  4	Controlador	Pieza	1
  5	Mecanismo de marcado de defectos	Pieza	1	Opcional
  6	Cable de control de prueba	metro	30	Se puede personalizar ≤50m
  7	Dispositivo anticaída de cuerda de seguridad	metro	30
  8	Otros accesorios (almohadillas de desmontaje magnéticas, etc.)	conjunto	1
  Total (incluye IVA, gastos de envío y tasas de formación del personal)

• 3.Oruga magnética y host
  1. Características funcionales
• ★(Opcional) función de alta temperatura: con función de advertencia y protección contra sobretemperatura (cuando la temperatura excede, recordará al usuario que conduzca la oruga a la zona de temperatura ambiente; después de enfriar, recordará al usuario que conduzca la oruga al área de alta temperatura y continúe la operación de detección), puede realizar la detección directa de piezas de trabajo a alta temperatura dentro de -10~+150℃.
• ★Cámaras duales integradas de vista frontal y trasera: la posición de inspección y la ruta de inspección de los componentes superiores se pueden monitorear y ajustar en tiempo real en el suelo, lo que garantiza una trayectoria de inspección controlable.
• Succión magnética fuerte, carga pesada, alta seguridad: el uso de una rueda magnética permanente de alta resistencia de tierras raras, se puede adsorber firmemente en la superficie de materiales ferromagnéticos (cuando está estacionaria por mano de obra también es difícil de derribar), es decir, incluso si la falla de energía accidental no se caerá. También está equipado con un dispositivo de prevención de caídas para evitar caídas accidentales.
• Variedad de posturas de movimiento: Es seguro viajar sobre la superficie de materiales ferromagnéticos en diferentes posturas como vertical, horizontal (arriba y abajo), inclinado e invertido.
• Alta precisión de movimiento: adoptando el modo de accionamiento de doble motor de alta potencia, puede avanzar y retroceder y girar con precisión; equipado con un codificador de alta precisión puede realizar una detección de pasos programada precisa a nivel de milímetro, y puede establecer con precisión el espaciamiento de pasos y la carrera de avance y retroceso longitudinal.
• Diseño de cuerpo flexible e ingenioso: tamaño compacto, radio de giro pequeño; con un asa, se puede mover, colocar y reciclar fácilmente.
• ★Función de guía orientada al movimiento: Con la función de videovigilancia macro, puede observar la situación del video de la superficie inspeccionada a tiempo.
• ★Con posicionamiento de distancia (error de posicionamiento ≤30 mm), (opcional) función de marcado de defectos, conveniente para repetir la observación de áreas sospechosas.
• ★Con mecanismo de elevación eléctrica de la sonda, la sonda se puede levantar al cruzar obstáculos como soldaduras y protuberancias, evitar ser retenida.
• El "mecanismo de sujeción de escaneo" diseñado profesionalmente garantiza la estabilidad del viaje y el acoplamiento de la sonda.
• Con cables especiales, enchufes a prueba de explosiones y dispositivos de protección contra fugas, tiene una alta seguridad eléctrica.
• Los módulos de circuito EMAT y otros en el cuerpo del robot están sellados en una caja protectora para evitar que entre agua, limaduras de hierro y otros objetos extraños.
• El bastidor de cable portátil integra un panel de control industrial extraíble, de alto brillo (visible a la luz solar) y de alta definición que tiene en cuenta el entorno operativo y las condiciones de uso en el campo.
• Control de movimiento totalmente programado y procesamiento síncrono paralelo: los datos de ultrasonido, los datos de imagen y los datos de distancia de viaje se pueden adquirir al mismo tiempo, lo que puede garantizar la sincronización y la precisión de los datos y los registros, y mejorar en gran medida la eficiencia del trabajo.
• El software operativo del mainframe tiene módulos funcionales para la interacción humano-computadora, la gestión de usuarios, la entrada de parámetros, la generación e impresión de informes, el mantenimiento y la copia de seguridad de datos, los registros de operación, la ayuda en línea, etc.
  1. Parámetro técnico
• Host: CPU≥ i5/4GHz de cuatro núcleos, panel plano industrial de gama alta, pantalla HD de alto brillo de 10,6 pulgadas (se puede personalizar), disco duro de alta velocidad estándar de 500G (expandible), protección IPX3.
• Cable de control (distancia de rastreo): 30 m (se puede personalizar ≤50 m)
• Movimiento de movimiento: ajuste de velocidad de tercera marcha (baja velocidad 20 mm/s, velocidad media 50 mm/s, alta velocidad 100 mm/s), puede viajar rápidamente a la posición de detección o retroceder al suelo; Capacidad de cruce de obstáculos de escalera convexa ≤4 mm
• ★Radio de curvatura mínimo de la superficie de la pieza de trabajo R: el movimiento axial longitudinal exterior de la tubería ≥85 mm, el movimiento circunferencial exterior de la tubería ≥110 mm; el movimiento del eje longitudinal interior de la tubería ≥250 mm, el movimiento circunferencial interior de la tubería ≥850 mm; el movimiento exterior de la bola ≥150 mm, el movimiento interior de la bola ≥850 mm
• ★Cuerpo de oruga (con módulo EMAT integrado): L395×W150×H145 mm, con un peso de unos 7,5 kg
• Controlador: L220×W145×H60 mm, pantalla táctil de 3,5 pulgadas 640×480 píxeles, peso aproximado de 0,4 kg
• Videovigilancia (inspección visual)
• Fuente de iluminación: fuente de iluminación LED de alto brillo, ajuste de 5 niveles
• ★Cámara frontal: color CMOS, píxeles dinámicos y estáticos 2 millones /1920×1080, ángulo de visión máximo de 90°, zoom óptico de 10×, plataforma giratoria combinada: rotación hacia arriba y hacia abajo 180°, rotación izquierda y derecha 60°
• ★Cámara trasera: color CMOS, píxeles dinámicos y estáticos 3 millones /2304×1296, ángulo de visión de 90°
• Fuente de alimentación: monofásica AC100~240V, 50/60Hz, consumo de energía ≤200VA
• Temperatura -10℃~+50℃, Humedad ≤85%R.H
• ★(Opcional) función de alta temperatura:
• -10~+50℃: funcionamiento continuo, no se requiere refrigeración especial
• 50~150℃: vertical, suspensión horizontal, inclinación, postura de manos y otras posturas (será bueno), cada tiempo de trabajo ≤3h @50~100℃, ≤2h @100~150℃, intervalo de enfriamiento ≥1h; posición propensa horizontal (la cocción más severa), cada tiempo de trabajo ≤2h @50~100℃, ≤1h @100~150℃, intervalo de enfriamiento ≥1h.
• Unidad de medición de espesor EAMT
  1. Características funcionales
• ★No necesita pulido de la superficie, penetración del revestimiento anticorrosión y óxido, y no necesita acoplante.
• ★La medición del espesor puede penetrar la corrosión de la superficie, la pintura, la protección contra la corrosión y otros revestimientos de hasta 4 mm de espesor. El valor del espesor de los objetos metálicos que se muestran en el instrumento no necesita considerar el cálculo del espesor del revestimiento.
• ★La no perpendicularidad de la medición (transductor/sonda a la línea normal del objeto a probar) es de hasta ±25^o, lo que requiere menos perpendicularidad después de colocar la sonda.
• Los resultados de la medición del espesor se pueden mostrar en forma de valor digital, forma de escaneo A, forma de imagen de escaneo B basada en el tiempo, ★y forma de imagen de escaneo B basada en la distancia (codificador).
• ★Usando un algoritmo inteligente experto, hay tres modos de medición de espesor: modo automático, modo manual de una sola puerta (método de un solo pico), modo manual de doble puerta (método de pico a pico). Reduce en gran medida la influencia de los factores humanos y simplifica los pasos de operación.
• Base de datos incorporada de velocidad de onda de corte del material base y puede personalizar el valor de velocidad de onda de corte.
  1. Parámetros técnicos
• Medición de espesor: Precisión 0,04 mm, Rango 2~120 mm (Acero)
• ★Espacio de trabajo / elevación:≤4 mm
• ★No perpendicularidad de la medición (normal al transductor/sonda con respecto al objeto en prueba):±25^o
• Rango de velocidad del sonido1000~9999 m/s, Incremento de ajuste 1 m/s
• Función de puerta: puerta automática, puerta única manual, puerta doble manual
• Sonda de ultrasonido electromagnético: imanes permanentes débiles o menos, la succión magnética≤15N, circular Φ30× alto 44 mm, peso≤80 g
• Temperatura de trabajo: -10~+50℃
• Software de análisis de medición
• ★Visualización simultánea de los resultados de espesor, A, Bscan
• Emitió directamente un registro de prueba, ★lista de valores de espesor, para facilitar el análisis y procesamiento de datos
• Compatible con el sistema operativo Win7~11 (32/64 bits)

•

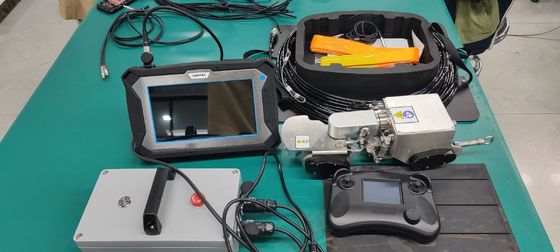

• 4. Lista de embalaje
• Host de prueba (PC y software) 1 juego
• Oruga magnética de dos ruedas TG-M70C

• (Módulo de medición de video y espesor incluido) 1 juego

• Caja de control y fuente de alimentación 1 pieza
• Controlador 1 pieza
• Mecanismo de marcado de defectos 1 pieza (opcional)
• Cable de control de prueba 1 juego
• Bloque de prueba estándar (acero al carbono circular Φ20 × espesor 10 mm) 1 pieza
• Otros accesorios (almohadillas de desmontaje magnéticas, etc.) 1 juego
• Dispositivo anticaída de cuerda de seguridad 1 pieza
• Manual de operación 1 libro
• Informe de prueba de fábrica 1 copia
• Caja de transporte antivibración 1 pieza

•
